Перед тем, как выбрать батарею отопления для квартиры, необходимо просчитать, сколько секций должно быть установлено в каждой конкретной комнате и определиться с мощностью и показателем давления этого прибора. Делается это следующим образом:

Выбираем мощность радиатора

В данном случае необходимо учесть следующие моменты:

• Тип здания (из кирпича или панелей).
• Площадь отапливаемой комнаты.
• Количество окон.
• Наличие внешних стен.
• Тип остекления в квартире (стеклопакеты или деревянные окна).

По стандарту в комнате с высотой потолков 3 м, имеющей одно окно с деревянной рамой и одну дверь обычно ставится радиатор с мощностью 90-125 Вт на 1 м 2 .

Полезная информация: Чтобы подобрать батарею оптимальной мощности для комнаты для простоту расчетов нужно ее площадь умножить на 100 Вт.

Если там находится одно окно и две стены наружного типа эту цифру надо увеличить на 20%.

При наличии двух окон и двух наружных стен – на 30%.

При расположении окна на северной или северо-восточной стороне: + 10%.

При размещении радиатора в нише: + 5%.

При наличии сплошного экрана на батарее: + 15%.

Определяемся с количеством секций

Средняя мощность секции радиаторов различных видов:

Есть еще один вариант расчета как выбрать количество секций батареи отопления, чтобы в отапливаемом помещении было комфортно, который считается более точным. Данный расчет также производится с учетом их теплоотдачи. При этом в качестве единицы пространства используется не площадь помещения, а его «кубатура», то есть объем воздушной массы, который предстоит отапливать. Каждая комната обсчитывается отдельно: сначала выбирается мощность отопительного прибора, а потом рассчитывается количество его секций.

Учитывая, что для обогрева 1 м 3 воздушного пространства жилой комнаты необходимо 39-41 Вт энергии, для того, чтобы обогреть помещение площадью 10 м 2. с высотой потолков 3,0 м нужно 1230 Вт.

• Высчитываем кубатуру: 3 х 10 = 30 м 3 .
• Определяем расход энергии: 41 х 30 = 1230 Вт.

Условимся, что каждая секция современной батареи отопления вырабатывает примерно 200 Вт энергии. То есть, чтобы вычислить оптимальное количество секций нужно 1230:200 = 6,15 секций. Округляем в большую сторону. Выходит, в помещении с кубатурой в 30 м 3 нужно установить радиатор с 7-ю секциями.

Полезная информация: При установке батареи в помещении углового типа в формулу расчета количества секций добавляется коэффициент теплопотерь (1,1-1,3), значение которого должно соответствовать климатической зоне. В итоге получится: 1230·1,3:200=7,995. То есть для такой комнаты подойдет радиатор из 8 секций.

Разбираемся с рабочим давлением

Приобретая радиаторы отопления, нужно учитывать показатель их рабочего давления, который должен быть выше давления отопительной системы дома

Это особенно важно при проведении гидравлических испытаний, когда нагрузка на систему особенно интенсивная. Для батарей различного вида он имеет собственное значение:

• У чугунных – 6-12 атм.
• У алюминиевых – 16-20 атм.
• У биметаллических – 35 атм.
• У стальных – 6-10 атм.

Про необходимость наличия расширительного бачка в отопительных системах частных домов, а также про его установку, у нас есть отдельная статья.

Как открутить секцию батареи без ключа. Разборка алюминиевого и биметаллического радиатора

Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.

В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.

Это — основной инструмент, который используют при сборке/разборке радиаторов отопления

На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.

Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ. Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая.

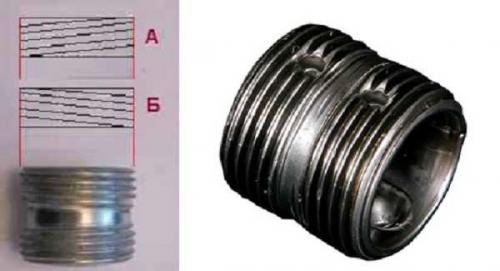

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.

Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.

Как снять секцию с чугунной батареи. Как разобрать и промыть чугунные батареи отопления в домашних условиях

Чугунный радиатор со временем может терять свою тепловую мощность из-за грязи, приплывшей вместе с теплоносителем и оставшейся внутри секций. В нем могут разрушаться прокладки. Это оборачивается разрушением слоя краски и протеканием отопительного устройства.

В первом случае достаточно снять радиатор и очистить или промыть его . В другом, кроме очистки, его еще нужно разбирать. Если батарея отопления является относительно новой, то сложностей с ее разборкой не должно возникнуть. Если в доме стоит устройство с «возрастом» 40 и более лет, то его разборка будет сопровождаться проблемами. Ведь за долгое время:

1. Стыки секций «срастаются».
2. Внутренние выступления ниппеля разъедает теплоноситель.

Ситуацию несколько облегчает то, что раньше для лучшего соединения на ниппель наматывали паклю с краской. Благодаря этому пакля не позволяет секции срастись с ниппелем. На стык, образуемый секциями, всегда ставили резиновую прокладку. Во многих случаях именно ее пересыхание и укрывание трещинами, а также последующее разрушение становится причиной утечки воды, которая ухудшает вид краски.

Чистка чугунной батареи

Этот процесс нужно делать перед разборкой радиатора. Учитывая то, что батарея отопления является весьма тяжелой (если есть 5 секций, то она весит 37,5 кг, это без учета накопленной грязи), чистку и разборку лучше делать с помощником. Промыть отопительный прибор можно в ванной (если ее размеры позволяют) или во дворе.

Чтобы хорошо почистить батарею отопления, стоит воспользоваться специальными средствами:

1. Кальцинированной содой.
2. Молочной сывороткой.
3. Средством для промывки автомобильного радиатора.
4. Водяным пневмопистолетом.

Промывание кальцинированной содой и сывороткой

Чистка кальцинированной содой осуществляется так:

1. На два отверстия крайней секции ставят заглушки (пробки).
2. Кальцинированную соду разводят в горячей воде. Хватит половины стандартной пачки на 6-10 л.
3. Поднимают с пола батарею отопления, ставят ее на секцию с заглушками. Секция с двумя свободными отверстиями должна оказаться вверху.
4. Через одно отверстие заливают воду с кальцинированной содой. Через другое будет выходить воздух, поэтому его не надо заглушать.
5. Заглушают оба отверстия и ставят батарею на пол. Отопительное устройство должно лежать.
6. Чтобы кальцинированная сода могла отъесть прилипшую грязь, ржавчину и возможно даже старую краску, которая попала с водой, радиатор нужно встряхнуть . Для этого берутся за верх и поднимают/опускают его несколько раз. Низ не должен отрываться от пола. То же повторяют с другой стороны.
7. Отдыхают в течение 1 часа.
8. Легко постукивают по всему периметру деревянным молотком. Это делают для того, чтобы грязь окончательно отстала от стенок . В это время может отставать краска. Это означает, что она плохо крепилась к чугуну.
9. Ставят батарею отопления на тумбочку так, чтобы одна из заглушек оказалась в воздухе.
10. Подставляют под заглушку ведро и откручивают заглушку.
11. После спуска воды радиатор нужно промыть. Для этого откручивают заглушку на противоположном конце и вставляют шланг от водопровода. Открывают кран. Вода будет поступать в радиатор под давлением, благодаря чему удастся смыть грязь и до конца прочистить отопительное устройство.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-snyat-sekciyu-s-radiatora-remont-styka

Как разобрать радиатор отопления. Отключение подачи теплоносителя

Перейдем к практике.

Прежде, чем снимать радиатор, нужно отключить отопление и слить воду. Как это сделать?

Я разберу отключение отопления в квартире многоквартирного дома. Для автономных систем отопления трудно дать какие-то общие рекомендации из-за их индивидуальности.

Самый простой сценарий — отключение воды установленными на подводках вентилями, шаровыми кранами или дросселями. Достаточно перекрыть запорную арматуру на обеих подводках — и можно разбирать соединения на радиаторных пробках, предварительно подставив под них таз или другую емкость для слива воды.

Между подводками с отсекающими вентилями обязательно должна быть смонтирована перемычка. Без нее перекрытый дроссель или кран остановит циркуляцию во всем стояке. Очень скоро к вам придут соседи и станут вслух подвергать сомнению ваши высокие моральные качества.

Правильное подключение: отсекающие шаровые краны на подводках и перемычка между ними.

Если подводки лишены запорной арматуры, придется искать и сбрасывать стояк. Здесь стоит сделать небольшое лирическое отступление.

В многоквартирных домах со стоячной разводкой используются две схемы расположения розливов:

Верхний розлив подразумевает вынесенную на чердак подачу. Стояки соединяют ее с расположенным в подвале или подполе обратным розливом. Каждый стояк функционирует независимо от остальных и отключается в двух точках — внизу и вверху;

Пара схем отопления с верхним розливом.

В доме с нижним розливом разводка подачи и обратки выполнена в техническом подвале. Стояки попеременно подключаются к обоим розливам и попарно соединяются перемычками на верхнем этаже дома. Соответственно, отключать придется два стояка — подающий и обратный.

Чтобы определить тип разводки, загляните в подвал. Если по периметру дома проложены две горизонтальных трубы в теплоизоляции — у вас нижний розлив, одна — верхний.

Нижний розлив: по периметру дома проложены и обратка, и подача.

Для начала найдите свой стояк. В подвале легче всего ориентироваться по лестничным маршам между входом и площадкой первого этажа, на чердаке — по окнам квартир. Дальнейшие действия зависят от типа розлива.

Верхний розлив

В случае верхнего розлива порядок действий по отключению будет таким:

1. Перекройте вентиль на чердаке. Заглушку не выкручивайте;

Отвод стояка от розлива подачи на чердаке выглядит примерно так.

1. Перекройте вентиль в подвале;

Стояк и розлив обратки в подвале.

1. Выверните заглушку на один-два оборота и дождитесь падения напора струи воды, бьющей по резьбе. Так вы убедитесь с полной исправности запорной арматуры;
2. Выверните заглушку полностью. Зависшая в стояке вода выльется после того, как вы вскроете подводку к радиатору.

Нижний розлив

Вот инструкция по отключению своими руками стояка отопления в доме с нижним розливом:

1. Перекройте свой стояк и два соседних с ним;
2. Выверните заглушку на один-два оборота;

Если вместо заглушки на стояке стоит сбросник, задача сильно упростится.

1. Поочередно приоткройте вентиля на соседних стояках. Так вы выявите стояк, связанный с вашим;
2. Полностью откройте ненужный вам вентиль. Парный вашему стояк перекройте;
3. Выверните заглушки на своем и связанном с ним стояках.
