Сегодня на рынке стройматериалов вниманию потребителей представлены радиаторы из различных материалов, но чугунные по-прежнему востребованы.

Если выбор пал именно на изделия из чугуна, а первую очередь следует обращать внимание на следующие параметры:

• на рабочее давление – благодаря этому показателю можно узнать, какое давление теплоносителя (обычно воды) способен выдержать конкретный радиатор. Чем выше здание, тем большее давление для эффективного результата необходимо отопительному прибору;
• на рабочий температурный режим – он означает оптимальную температуру для теплоносителя на входе и выходе его из системы при каждом нагреве. Например, величина 90/70 говорит о том, что на входе температура теплоносителя должна составлять 90°C, а на выходе – 70°C;
• на величину площади поверхности теплоизлучения;
• на показатель, какая теплоотдача у чугунных радиаторов данной модели. Этот показатель говорит о количестве тепла, которое отдает секция батареи за время нахождения теплоносителя в ней до момента его выхода из радиатора.

Также немаловажное значение имеет форма приобретаемого отопительного прибора. Ранее у чугунных батарей времен Советского Союза была форма гармошки, поэтому небольшая поверхность нагрева не могла обеспечивать высокий уровень теплоотдачи радиаторов отопления.

Кроме этого, теплоноситель частично теряет тепло во время передвижения от отопительного котла в направлении радиаторов по причине того, что при обустройстве водяного отопления монтируют массивный и длинный трубопровод.

Чтобы нагреть жидкий теплоноситель до 90°C у котла должна быть большая мощность. В частных домовладениях обычно предпочтение отдается теплогенераторам с небольшой мощностью и поэтому в них системы отопления функционируют в низкотемпературном режиме, а для обеспечения комфортных условий проживания увеличивают количество секций в батареях.

Современные чугунные батареи можно собирать из необходимого количества секций. К примеру, модель радиатора 1К60П-500 состоит из плоских пластин, каждая из которых имеет мощность всего 70 Вт и площадь нагрева равную 0,116 м². Но теплоотдача чугунных батарей, собранных из этих пластин, гораздо больше, чем у известных многим потребителям «гармошек». Такая практически литая нагревательная панель способствует образованию широкого потока тепла.
Необходимую тепловую мощность чугунных радиаторов отопления желательно подбирать на основании расчетов, выполняемых специалистами проектных организаций для конкретного помещения. Кроме этого, можно приобрести готовые радиаторы, которые состоят из разного (4-6-8-12) количества ребер.

Площадь обогрева чугунной батареи. Простые вычисления по площади

Вычислить величину батарей отопления для определенного помещения можно, ориентируясь на его площадь. Это самый простой способ – использовать сантехнические нормы, которые предписывают, что тепловой мощности 100 Вт в час нужно для обогрева 1 кв.м. Надо помнить, что этот метод используется для помещений, у которых потолки стандартной высоты (2,5-2,7 метра), а результат получается несколько завышенным. К тому же он не учитывает таких особенностей, как:

• число окон и тип стеклопакетов на них;
• количество в комнате наружных стен;
• толщина стен здания и из какого материала они состоят;
• тип и толщина использованного утеплителя;
• диапазон температур в данной климатической зоне.

Тепло, которое для обогрева комнаты должны давать радиаторы: площадь следует умножить на тепловую мощность (100 Вт). К примеру, для комнаты в 18 кв.м требуется такая мощность батареи отопления:

18 кв.м х 100 Вт = 1800 Вт

То есть, в час для обогрева 18-ти квадратных метров необходимо 1,8 кВт мощности. Этот результат надо поделить на количество тепла, которое в час выделяет секция отопительного радиатора. Если данные в его паспорте указывают, что это составляет 170 Вт, то следующий этап вычислений выглядит так:

1800 Вт / 170 Вт = 10,59

Это число надо округлить до целого (обычно округляется в большую сторону) – получится 11. То есть, чтобы в комнате температура в отопительный сезон была оптимальной, необходимо установить радиатор отопления с 11-ю секциями.

Такой метод подходит только для вычисления величины батареи в помещениях с центральным отоплением, где температура теплоносителя не выше 70 градусов Цельсия.

Есть и более простой способ, который можно применять для обычных условий квартир панельных домов. В этом приблизительном расчете учитывается, что для обогрева 1,8 кв.м площади нужна одна секция. Другими словами, площадь помещения надо разделить на 1,8. Например, при площади 25 кв.м необходимо 14 частей:

25 кв.м / 1,8 кв.м = 13,89

Но такой метод расчета неприемлем для радиатора пониженной или повышенной мощности (когда средняя отдача одной секции варьируется в пределах от 120 до 200 Вт).

Источник: https://alyuminievye-batarei.aystroika.info/stati/rasschityvaem-moshchnost-chugunnogo-radiatora-chto-takoe-teplootdacha-i-moshchnost-radiatorov

Теплоотдача чугунных радиаторов на квадратный метр. Разбор характеристик чугунного радиатора

Существуют базовые параметры, отталкиваясь от которых владелец частного дома выбирает для себя подходящее устройство. Давайте рассмотрим, что это за параметры:

• Мощность. Это самый основной параметр, исходя из которого, проводятся расчеты, какую площадь сможет обогреть одно устройство. Очень часто производители указывают мощность только 1 секции чугунного радиатора, именно поэтому частник сам должен будет рассчитать, сколько секций нужно добавить на агрегат для более рационального использования агрегата.

Это интересно! Мощность одной секции чугунной батареи равна 160 Вт, а алюминиевой биметаллической – 200.

• Теплоотдача. Теплоотдача батареи зависит от металла, из которого она изготавливается. Как известно, чугун обладает более низкой теплоотдачей, если сравнивать со сталью или же алюминием. Однако есть одна интересная закономерность, которой обладает этот материал. Заключается она в следующем – чугун долго нагревается, но также долго отдает тепло, поэтому в помещении тепло может удерживаться достаточно долго. Благодаря низкой инерции можно сохранять нужный температурный уровень даже после выключения отопления.

Схема подключения чугунных батарей

Совет : чугунные батареи наиболее эффективны в открытых системах отопления с естественной циркуляцией, потому что в них теплоноситель протекает более медленно, что способствует быстрому прогреванию радиаторов.

• Габариты. Чугунные батареи довольно крупные и тяжелые. Для владельцев двухэтажных частных коттеджей это является серьезной проблемой, потому что им придется самостоятельно затаскивать 60-ти или 70-киллограмовый радиатор на второй этаж. Да и монтировать такие тяжелые батареи на место довольно проблематично в одиночку. Вес одной секции равен 7 кг, а 10-секционные будут обладать довольно внушительной массой, для которой понадобиться 14 л воды.

Важно! Если для жителей квартиры это не проблема, то частникам придется поломать голову над тем, что к будет передвигать такие объемы, а также нагревать.

• Качество теплоносителя. Чугун не вступает в реакцию с кислородом, кроме того в качестве теплоносителя можно использовать абсолютно любую жидкость, причем даже сомнительного качества.

Совет: То, что чугунные батареи могут работать на любом теплоносителе, не значит, что в систему можно залить что попало. Подумайте про трубопровод и сам котел — они-то как раз нуждаются в качественной жидкости, потому что тогда сроки их службы значительно сократятся.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/teplootdacha-odnoy-sekcii-chugunnogo-radiatora-realnaya-teplootdacha-sekcii-batarei

Тепловая мощность чугунного радиатора. Сравнение радиаторов разных типов

Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:

• алюминиевые;
• биметаллические;
• чугунные.

Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:

• тепловая мощность;
• допустимое рабочее давление;
• давление опрессовки (испытания);
• вместительность;
• масса.

Примечание. Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру.

Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.

Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.

Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.

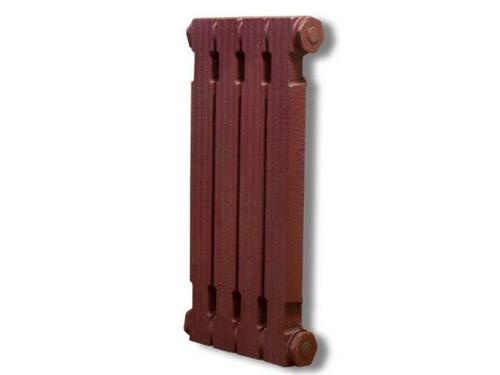

Теплоотдача чугунных радиаторов ссср. Реальная теплоотдача секции радиатора

Как уже указывалось, мощность (теплоотдача) радиаторов обязательно указывается в их техническом паспорте. Но почему же спустя несколько недель после установки отопительной системы (а то и раньше) вдруг оказывается, что вроде бы и котёл греет как надо, и батареи установлены по всем правилам, а в доме холодно? Причин снижения реальной теплоотдачи радиаторов может быть несколько.

Чугунный радиатор Viadrus (Чехия)

Приведем показатели поверхности нагрева и заявленной теплоотдачи для наиболее распространённых моделей чугунных радиаторов. Эти цифры в дальнейшем понадобятся нам для примеров расчёта реальной мощности секции радиатора.

Как уже сказано, при использовании таких радиаторов для средне-, низкотемпературных систем отопления (например, 55/45 или 70/55) теплоотдача чугунного радиатора отопления будет меньше заявленного в паспорте. Поэтому чтобы не ошибиться с количеством секций, его фактическую мощность нужно пересчитывать по формуле:

Q = K х F х ∆ t

где:

К — коэффициент теплопередачи;

F — площадь поверхности нагрева;

при этом

t_вх– температура входящей в радиатор воды,

t_вых– температура воды на выходе из радиатора;

t_вн.- средняя температура воздуха в помещении.

При температуре входящего теплоносителя 90 гр., выходящего 70 гр., а температуры в комнате 20 гр.

∆ t = 0,5 х (90 + 70) – 20 = 60

Коэффициент К для наиболее распространённых чугунных радиаторов можно посмотреть здесь:

Даже реальная теплоотдача одной секции среднего чугунного радиатора с площадью 0,299 кв. м (М-140-АО) при температуре входящей воды 90 гр., а выходящей — 70 гр будет отличаться от заявленной. Это происходит из-за теплопотерь в подводящих трубах, и по другим причинам (например, сниженный напор), предусмотреть которые в лабораторных условиях невозможно.

Итак, теплоотдача секции площадью 0,299 кв. м. при температуре 90/70 составит:

• 7 х 0,299 х 60 = 125,58 Вт

Учитывая, что теплоотдача всегда указывается с некоторым запасом, умножим эту цифру на 1,3 (этот коэффициент используется для большинства чугунных радиаторов) и получаем: 125,58 х 1,3 = 163, 254 Вт – в сравнении с заявленной 175 Вт.

Еще больше будет разницы в цифрах, если входящая в радиатор вода не нагревается выше 70 град. (а выходящий теплоноситель, соответственно, остывает до 60-50 град.), поэтому перед тем как покупать новые радиаторы, желательно узнать реальные тепловые параметры своей отопительной системы.

Как сэкономить на отоплении?

Первое правило разумной экономии – это запомнить, на чём экономить нив коем случае нельзя! Радиаторы всегда нужно брать с запасом, ведь снизить температуру в помещении можно с помощью уменьшения температуры воды в системе или с помощью запорных кранов. А вот если реальная теплоотдача окажется ниже заявленной производителем – в комнатах будет в лучшем случае прохладно. Кстати, неплохие по большинству параметров чугунные радиаторы Коннер в условиях реальной эксплуатации имеют теплоотдачу процентов на 20-25 ниже, чем указано в паспорте

Радиатор 1К60П-500 (Минск)

Как уже указывалось, теплоотдача может отличаться от заявленной и из-за того, что температура воды в отопительной системе гораздо ниже «стандартной», то есть той, при которой проводились заводские испытания, так как заявленная мощность излучения достижима лишь при лабораторных условиях. Представьте себе, что секция радиатора МС-140 (указана мощность 160 Вт) при температуре воды 60/50 град. (а больше «котёл не тянет»!) будет выдавать мощность не более 50 Вт. И если вы поверили техническому паспорту и решили поставить 5 отопительных секций, то вместо 800 Вт (160 х 5) вы получите всего 250.

Однако предусмотреть эту ситуацию и даже воспользоваться ею вполне возможно! Исходя из расчётов, приведённых выше, чем ниже ∆ t (то есть температура воды-теплоносителя), тем тем большей должна быть излучающая поверхность радиатора. Так при ∆ t 60 для излучения 1 кВт достаточно радиатора высотой 0,5 м х 0,520 м, а при ∆ t 30 — 0,5 м х 1,32 м.

«Традиционный» чугунный радиатор МС-140М2

Однако именно за счёт низкой температуры носителя и увеличения излучающей площади радиатора или количества секций можно снизить расходы на отопление.

Рабочая температура чугунных батарей. Технические характеристики чугунных радиаторов

Чугунные батареи изготавливаются посредством такого метода, как литье. Чугунный сплав, в первую очередь, выделяется тем, что он обладает однородным составом. Такие радиаторы лучше всего подходят для систем отопления автономного типа или для центральных отопительных систем. Можно выбрать разные размеры чугунных радиаторов отопления.

Среди достоинств чугунных радиаторов можно выделить следующие:

• Устойчивость к воздействию коррозии. Чугун – это такой материал, который практически не подвергается влиянию коррозии. Подобные радиаторы отопления способны выдержать высокую температуру теплоносителя, до +150 градусов.
• Чугунные радиаторы можно использовать для теплоносителя любого качества. Их можно использовать даже для тех систем, в которых используется теплоноситель с высоким содержанием различных щелочей. Чугун – это такой материал, который не так уж и легко поцарапать или растворить.
• Чугунные батареи изготавливаются со стенками большой толщины. Благодаря этому подобные приборы способны прослужить такой длительный период времени. Чугунные батареи можно использовать как для открытых отопительных систем, так и для тех систем, которые опорожняют время от времени. Например, радиаторы из стали в подобных условиях уже после 2-3 лет начнут покрываться ржавчиной или даже могут лопнуть.

Чугунные батареи имеют толстые стенки

• Чугунные батареи выделяются отличными теплоаккумулирующими свойствами. Если пройдет час с того момента, как отключится отопление, чугунный радиатор будет излучать около 30% тепла. Если сравнивать чугунные радиаторы с другими типами, то теплоотдача чугунных радиаторов отопления будет в несколько раз. Чугунные радиаторы идеально подойдут для таких систем, в которых нагрев теплоносителя является нерегулярным.
• У чугунных радиаторов довольно большое сечение. Это способствует тому, что их чистку необходимо проводить не так уж часто.
• Чугунные радиаторы обладают самым продолжительным сроком службы. Производители подобных устройств несколько скромничают, когда указывают срок службы чугунных батарей отопления. Исходя из того, что указывают производители, чугунные радиаторы должны прослужить от 10 до 30 лет, однако подобные отопительные приборы нередко служили своим хозяевам и полвека. Если использовать теплоноситель хорошего качества, то чугунный радиатор вполне может отпраздновать и свое столетие.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/chugunnye-batarei-ili-bimetallicheskie-kakie-kriterii-sleduet-uchityvat-pri-vybore-batarey

Теплоотдача чугунного радиатора МС-140. Технические характеристики радиаторов МС-140 — 500

Радиаторы группы MC относятся к разряду секционных – они собираются в единое целое из отдельных секций.

Секция чугунного радиатора мс 140.

Секции соединяются в радиатор с использованием межсекционных прокладок.

Межсекционная прокладка для чугунного радиатора мс 140.

Прижимается одна секция к другой при помощи ниппеля.

Ниппель чугунного радиатора мс 140.

Торцы радиатора закрываются пробками, которые могут быть запорными и проходными.

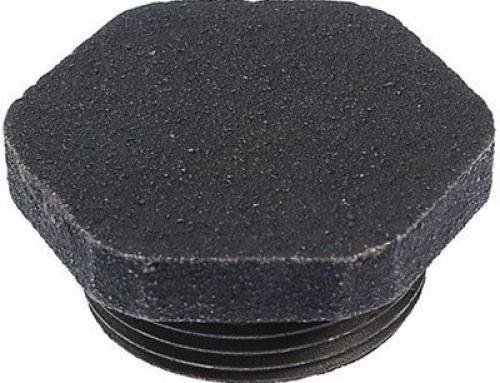

Запорная пробка радиатора мс 140.

Проходная пробка радиатора мс 140.

Отливаются секции из серого чугуна с графитовыми добавками. Отдельные параметры радиаторов МС 140 могут незначительно варьироваться в моделях разных производителей.

Основные характеристики чугунного радиатора модели MC 140:

Другие технические данные:

Базовые характеристики радиатора можно определить по названию модели и маркировочным обозначениям.

Например , модель MC-140-500-0,9-7 обозначает радиатор с названием MC, глубиной 140 мм, межосевым расстоянием 500 мм, предельным давлением в системе 0,9 МПа, с количеством отдельных блоков в радиаторе, равном 7.

Теплоотдача алюминиевых радиаторов: заявленная и реальная

Многолетний опыт использования батарей из алюминия показал, что заявленные в техпаспортах изделий параметры недотягивают до реальных цифр. Это не означает, что производители врут, просто они не упоминают, что данные показатели действительны в идеальных условиях эксплуатации, чего в жизни, как правило, не бывает.

Например, теплоотдача алюминиевых радиаторов, которая указывается в документах, может соответствовать истине, если между температурой воздуха и теплоносителя существует разница в 70 градусов. То есть, формула, по которой эти параметры вычисляются, выглядит следующим образом:

(tобратки+ tподачи): 2 – tвоздуха = 70 градусов

Если в техпаспорте указана мощность алюминиевого радиатора 200 Вт при разнице температур 70 °С, то при комнатной температуре +22 °С расчеты получатся следующие:

(tобратки +tподачи) = (22 + 70)х2 = +184 градуса.

Так как по гостам разница температуры в подаче и обратке не должна превышать 20 градусов, то их значение можно высчитать так:

Температура теплоносителя в подающей трубе равна 184:2 +10 = 102 градуса.

В обратной трубе она будет соответствовать 184:2 – 10 = 82 °С.

Исходя из этих вычислений, секция алюминиевого радиатора будет отдавать тепла на 200 Вт, а воздух в помещении прогреется до +22 только в случае, если температура теплоносителя равна 102 градусам. Это нереально, так как максимальный нагрев, который обеспечивают современные котлы – 80-90 градусов, а значит, указанная в техпаспорте мощность 200 Вт не соответствует истине.

Чтобы разобраться, какова реальная тепловая мощность алюминиевых радиаторов отопления, существует таблица с понижающими коэффициентами. Достаточно умножить параметры, указанные в документах, на соответствующие им коэффициенты, и будет получена реальная мощность обогревателя.
