Как выбрать стальной радиатор. Особенности стальных радиаторов

Как выбрать стальной радиатор. Особенности стальных радиаторов

Стальные радиаторы предназначены для отопительных систем с рабочим давлением от 6 до 15 атмосфер и температурой теплоносителя 110-120 градусов, что позволяет использовать их как для автономного, так и для централизованного отопления в зданиях со средней этажностью.

Преимуществами отопительных приборов из нержавеющей стали являются:

• Высокая теплоотдача, благодаря высокой теплопроводности стали КПД радиатора близок к 100%.
• Низкая инерционность. Радиатор быстро нагревается и быстро остывает, что позволяет поддерживать идеальный микроклимат в помещении.
• Небольшой вес, который упрощает монтаж и транспортировку, а также позволяет устанавливать радиаторы даже на слабые стены.
• Простота конструкции обеспечивает легкость обслуживания прибора.
• Долговечность.
• Широкий выбор моделей в различных габаритах.
• Эстетичный внешний вид. Благодаря разнообразию дизайнерских решений и возможности окраски панелей в широкой цветовой гамме, стальной радиатор идеально впишется в любой интерьер.

К недостаткам можно отнести:

• Подверженность коррозии. Не смотря на использование всевозможных защитных покрытий на внутренней поверхности радиатора рано или поздно все равно начинается разрушительный процесс.
• Низкая устойчивость к гидравлическим ударам. Сварные швы соединяющие стальные листы в пластинах панельных радиаторов и секции в трубчатых являются уязвимыми местами для перепадов давления, они могут приводить как к деформации радиатора, так и появлению протечек.

Трубчатый или панельный

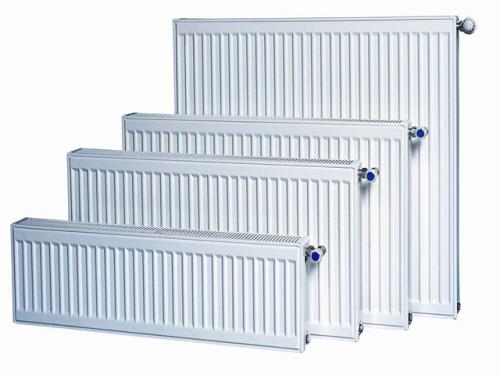

Существует два конструктивных типа радиаторов отопления: панельные и трубчатые. Первые дешевле, легче и компактнее, но прочность у них ниже. Вторые имеют больший вес и выдерживают более высокое давление в отопительной системе. Ниже рассмотрим особенности каждого из типов.

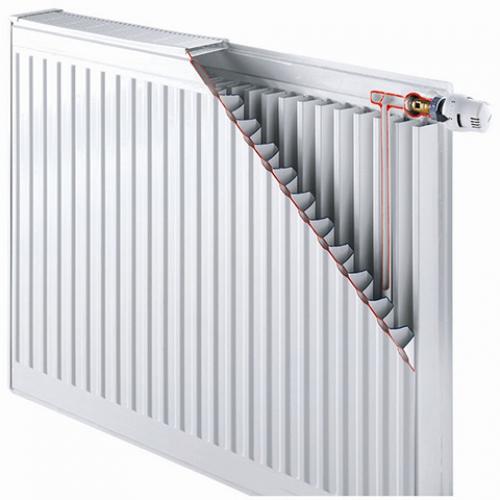

Панельный стальной радиатор отопления состоит из 2 базовых элементов:

• Нагревательная панель. Внутри нее полое пространство, через которое протекает теплоноситель. Тепло может излучаться как через плоскую панель обращенную в помещение, так и передаваться на конвекционный элемент.
• Конвекционный элемент представляет собой гофрированную пластину, прилегающую к нагревательной панели, его задача расширять площадь теплоотдачи благодаря оребрению и обеспечивать конвекцию воздуха в помещении. Благодаря конвекции воздух в помещении прогревается быстрее, но также в воздух поднимается пыль.

В каталогах часто можно видеть тип радиатора обозначенный двумя цифрами. Первая цифра указывает на количество нагревательных панелей в конструкции, а вторая на количество конвекционных вариантов. Самые распространенные типы – 11, 22 и 33, но существуют также модели меньшим количеством конвекционных элементов (21, 31 и 32) и совсем без конвекции (10,20 и 30).

Достоинства панельных радиаторов:

• Малый вес.
• Высокая теплоотдача.
• Низкая цена.

Недостатки:

• Низкая стойкость к гидроударам и невысокое рабочее давление.
• Низкая инерционность. Быстро остывают после выключения отопительной системы.
• Конвекция приводит к повышению количества пыли в воздухе.

Трубчатые радиаторы отопления

По этому принципу работали старые чугунные радиаторы в домах советской постройки. В отличие от панельных радиаторов трубчатые состоят из секций, в которых два коллектора соединены между собой более тонкими трубками, на секцию таких трубок может быть от двух до четырех, секции соединяются между собой посредством сварки.

Также трубчатые радиаторы можно расширять, добавляя новые секции, что позволяет более точно подобрать мощность отопительного прибора для конкретного помещения. В случае с панельными радиаторами это невозможно.

Преимущества:

• Стойкость к гидроударам.
• Долговечность.
• Эстетичный внешний вид.
• Меньшая толщина.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/kak-vybrat-stalnoy-radiator

Принцип работы стального радиатора. Неспециализированные сведения

Основной конструкционной изюминкой отопительных устройств данного класса есть отсутствие классических секций, вместо этого лицевая сторона выполнена в виде сплошной панели. Последняя планирует из двух стальных страниц, каковые принимают нужную форму в следствии прессования. В частности, в них штампуются протоки для теплоносителя.

При сварке двух проштампованных пластин образуется узкая панель, толщина которой чуть ли превышает один сантиметр. Радиатор может состоять как из одной, так и из нескольких таких панелей. Подобная конструкция дает много плюсов, но вместе с тем и кое-какие недостатки, каковые мы рассмотрим ниже

Если сравнивать с классическими либо биметаллическими радиаторами отопления, емкость стальных панелей мизерная. Именно поэтому в отопительной системе осуществляется стремительная циркуляция теплоносителя, и, как следствие, фактически моментальный нагрев.

Уже спустя 10 – 15 мин. панельное отопление нагревает помещение. Но, эта особенность имеет и обратную сторону – остывают радиаторы, в случае выключения системы, так же быстро, как и нагреваются.

Помимо этого, серьёзной изюминкой таковой конструкции есть конвекция воздуха, действительно, это относится лишь к радиаторам, складывающимся из нескольких панелей. предоставит шанс реализована благодаря наличию воздушных каналов, расположенных между протоками для теплоносителя.

В следствии прибор осуществляет нагрев не только методом излучения тепловой энергии от корпуса, но и за счет циркуляции теплового воздуха в помещении. Именно поэтому КПД конструкции может быть около 75 процентов.

Но, не обращая внимания на то, что панели для радиаторов отопления изготавливают из высокопрочной качественной стали, они вычислены для работы при низком давлении в системе (не более десяти атмосфер) и температуре теплоносителя до 110 градусов по шкале Цельсия. По этим обстоятельствам их используют в большинстве случаев в частных и многоэтажных загородных зданиях.

Так как в централизованных системах отопления давление образовывает выше десяти атмосфер, в квартирах панельные батареи устанавливают лишь в случае обустройства автономных отопительных систем.

Обратите внимание! Применять панельные радиаторы в централизованной системе отопления нельзя не только по обстоятельству ее большого давления, но и загрязненного теплоносителя. Узкие протоки быстро забиваются и устройство выходит из строя. Исходя из этого для работы в аналогичных условиях лучше применять биметаллические радиаторы.

Основной конструкционной изюминкой отопительных устройств данного класса есть отсутствие классических секций, вместо этого лицевая сторона выполнена в виде сплошной панели.

Последняя планирует из двух стальных страниц, каковые принимают нужную форму в следствии прессования. В частности, в них штампуются протоки для теплоносителя.

При сварке двух проштампованных пластин образуется узкая панель, толщина которой чуть ли превышает один сантиметр. Радиатор может состоять как из одной, так и из нескольких таких панелей.

Подобная конструкция дает много плюсов, но вместе с тем и кое-какие недостатки, каковые мы рассмотрим ниже.

Преимущества и недостатки

• Мизерная емкость стальных панелей
• Остывают радиаторы быстро, в случае выключения системы
• Конвекция воздуха между панелями

Если сравнивать с классическими либо биметаллическими радиаторами отопления, емкость стальных панелей мизерная. Именно поэтому в отопительной системе осуществляется стремительная циркуляция теплоносителя, и, как следствие, фактически моментальный нагрев.

Уже спустя 10 – 15 мин. панельное отопление нагревает помещение. Но, эта особенность имеет и обратную сторону – остывают радиаторы, в случае выключения системы, так же быстро, как и нагреваются.

Помимо этого, серьёзной изюминкой таковой конструкции есть конвекция воздуха, действительно, это относится лишь к радиаторам, складывающимся из нескольких панелей. Проведение шанса реализована благодаря наличию воздушных каналов, расположенных между протоками для теплоносителя.

В следствии прибор осуществляет нагрев не только методом излучения тепловой энергии от корпуса, но и за счет циркуляции теплового воздуха в помещении. Именно поэтому КПД конструкции может быть около 75 процентов.

Выбор стальных радиаторов отопления. Рейтинг стальных радиаторов

Стальные радиаторы отопления российского производства «РОСТерм» выдерживают рабочее давлении до 9,5 атм. и температуру теплоносителя до 110°С. Панельный радиатор размерами 500х500 мм создает тепловой поток в 1118 Вт и весит 14 кг. Цена – 5864,04 руб.

Необходимо сказать, что на самом деле радиатор стальной «РОСТерм» производится не в России, и не в Германии (как сообщает большинство каталогов), а в Индии. Но по немецким технологиям. И по российскому ГОСТ 31311-2005 «Приборы отопительные». Сталь, из которой производятся радиаторы, соответствует европейскому стандарту EN 10130.

Отзывов на стальные радиаторы «РОСТерм» не много, и единственный негатив в них – указание на внешний вид радиаторов. Как говорится, «на любителя».

Prado радиаторы стальные панельные – не смотря на испанское название, производятся в России, в Удмуртии, на ОАО НИТИ «ПРОГРЕСС». Выдерживают рабочее давление до 9 атм. и температуру теплоносителя до 120°С. Мощность номинального теплового потока – 1069 Вт. Масса – 15,3 кг.

Логотип компании Prado

Цена: 3758 руб. на модель Classic с боковой подводкой и 4948 руб. на модель Universal с нижней подводкой.

На общем обыденном фоне отзывов на интернет-форумах бросается в глаза крик души одного ижевчанина: из-за протекания в их доме пришлось менять 30% стальных радиаторов «Прадо».

Напомним, что Ижевск – это цитадель Prado: стальные радиаторы данной марки выпускаются именно здесь.

Радиаторы Prado в упаковке в магазине

Еще одна претензия к радиаторам Prado – микротрещины на лакокрасочном покрытии, замеченные некоторыми из покупателей

Стальные радиаторы «Лидея» производятся в братской Белоруссии. Мощность – 1080 Вт, масса – 15, 1 кг. Рабочее давление – 10 атм. Максимальная температура теплоносителя – 120°С.

Логотип компании «Лидея»

Цена 3306 руб. на модель с боковым подключением и 4205 руб. с нижним подключением.

На форумах масса негативно окрашенных откликов относительно стальных радиаторов «Лидея». Но такое ощущение, что кто-то хочет до этой продукции докопаться, но не получается. Разные «эксперты и аналитики» пытаются делать расчёты, доказывающие, что с ними будет холодно или их нельзя устанавливать в многоэтажных домах, но ни одного конкретного нарекания (протечка, недоброкачественное покрытие и т.п.) на радиаторы «Лидея» найти не удалось.

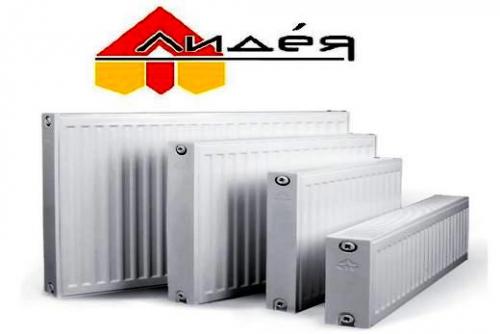

Линейка стальных радиаторов панельных «Лидея»

Напрашивается вывод, что «Лидея» — качественная продукция, но кто-то хочет радиаторы стальные в Россию из Белоруссии не пустить.

Турецкая фирма Kalde уже не один десяток лет остается остается ведущим производителем панельных радиаторов отопления. Подробнее с ними ознакомиться можно по адресу:  http://remontspravka.com/radiator-kalde-opisani e/

У вас потекла батарея и вы не знаете, что делать? Смотрите следующую статью .

Стальные радиаторы «Керми» — немецкий бренд. Все известные каталоги утверждают, что радиаторы этого типа изготавливаются действительно в Германии, а не в Китае или Турции. Обладают очень высоким КПД – 97%. Покрываются двухслойным лакокрасочным покрытием, выдерживающим температуру до 180°С. Рабочее давление – 10 атм., максимальная температура теплоносителя – 110°С.

Логотип радиатора «Керми»

Мощность – 965 Вт. Вес – 17,07 кг.

Цена радиатора Kermi с боковым подключением – 3524 руб., с нижним подключением – 4408 руб.

Отзывы о радиаторах Kermi положительные (см. статью ). Особо отмечают качество покрытия – «за 8 лет службы не пожелтело, не вздулось» — цитата с форума «Отзовик».

Другой позитив – отсутствие информации о протечках.

Главная претензия – панели малопригодны для установки в многоэтажках с центральным отоплением: узкие каналы забиваются всем тем, что плавает в отечественных теплоносителях, прочистить их невозможно или очень сложно.

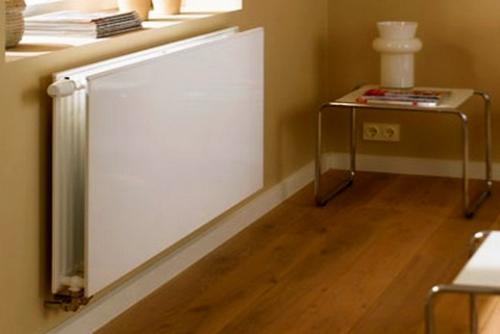

Радиатор «Керми» в интерьере

Но, в общем-то, ни один тип панельных стальных батарей не предназначен для установки в зданиях с центральным отоплением. И использование их в многоквартирном жилом фонде – инициатива жильцов, осуществляемая на свой страх и риск.

Так что эта претензия, скорее всего, обычное повторение расхожей информации о непригодности импортных стальных радиаторов для эксплуатации в РФ.

Радиаторы стальные панельные Purmo – продукт финского производства. Относятся к числу самых лёгких на российском рынке – вес типа «22» габаритами 500х500 мм – всего 13,6 кг. Рабочая температура теплоносителя – 110°С, мощность – 894 Вт. Рабочее давление – до 10 атм.

Как выбрать панельный радиатор. Как узнать, какие панельные радиаторы отопления лучше

Панельный радиатор представляет собой отопительный прибор, работающий по принципу комбинированного (лучистого и конвективного) теплообмена.

Основным конструктивным элементом отопительного прибора данного типа является панель прямоугольной формы – сваренные по контуру стальные листы, в которых штамповкой выполнены каналы для движения жидкости. Панельные радиаторы являются цельным отопительным прибором и не делятся на секции. Как и другие радиаторы, в обиходе их называют «батареями», хотя в данном случае это название является не совсем корректным ввиду отсутствия вышеупомянутого секционного деления.

Устройство панельного радиатора.

Конструктивные особенности

Радиатор данного типа может состоять из одной либо нескольких панелей (как правило, не более четырех). К панелям с внутренней стороны приваривается конвективный элемент – стальной профилированный лист П-образного сечения. Конвектор нагревается от панели и отдает тепло проходящему через него воздуху. Применение конвективных элементов позволяет повысить тепловую мощность прибора до 60%.

Для чего же тогда производители выпускают модели без конвективных вставок? Дело в том, что, несмотря на значительное увеличение мощности, конвективные вставки являются местом обильного накопления пыли, для удаления которой необходимо использовать специальную щетку. Приборы без конвектора применяются в помещениях, к которым выдвигаются повышенные гигиенические требования – например, в медицинских учреждениях.

Многообразие типоразмеров панельных радиаторов.

На что обратить внимание при выборе?

Чтобы определить, какие лучше панельные радиаторы отопления среди многообразия моделей различных производителей, нужно сравнить между собой их основные параметры.

Тип панельного радиатора

Радиаторы могут иметь различное количество панелей и конвекторов, что указывается в их маркировке по типу. Маркировка по типу содержит две цифры, первая из которых показывает количество панелей, а вторая – конвективных элементов. К примеру, тип 21 – две панели, к одной из которых приварен конвектор.

Типы панельных радиаторов.

Геометрические размеры панели.

К основным геометрическим размерам панели относятся ее длина, высота и ширина, а также шаг расположения циркуляционных каналов. Эти размеры определяют площадь теплоотдачи, которая напрямую влияет на эффективность прибора.

Основные геометрические размеры.

Геометрические размеры конвективного элемента

К ним относятся глубина конвектора, количество изгибов и толщина металла. Глубина и число изгибов определяют площадь поверхности теплоотдачи, толщина материала влияет на инерционность отопительного прибора.

Толщина листа металла панели и конвектора

Диаметр присоединительной резьбы

В большинстве случаев в стальных радиаторах используются присоединительные патрубки с внутренней резьбой диаметром 1/2 дюйма либо наружной диаметром 3/4 дюйма. По желанию покупателя радиатор может комплектоваться переходниками одного из вышеперечисленных вариантов.

Монтажные размеры

Присоединительные размеры.

Удельная масса (в кг/м) и емкость (в л/м)

Удельная масса позволяет оценить весовое совершенство модели. В то же время, чем выше данный параметр, тем отопительный прибор обладает большей инерционностью.

Удельная емкость (количество теплоносителя на метр длины радиатора) является одним из параметров, напрямую влияющим на тепловую мощность прибора.

Качество покраски

Применяемая при производстве панельных радиаторов конструкционная сталь подвержена коррозии, поэтому немаловажным фактором для обеспечения их долговечности является качество окраски. Перед покупкой, особенно если производитель не принадлежит к именитым брендам, следует тщательно осмотреть изделие на наличие дефектов лакокрасочного слоя.

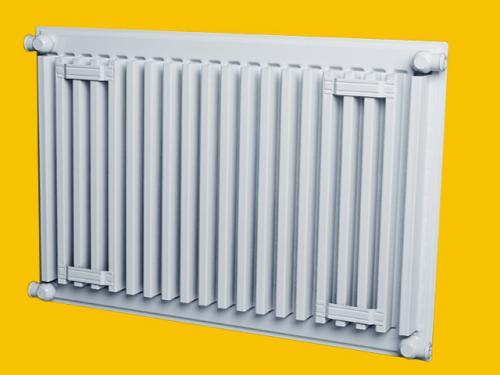

Радиатор с одной панелью и конвективной вставкой (тип 11).

Рабочие характеристики

К рабочим характеристикам панельных радиаторов отопления относятся:

• рабочее давление (10 атм);
• максимальное давление (в 1,5 раз выше рабочего);
• максимальная температура (110°С);
• тепловая мощность (см. таблицу 1).

Таблица 1 - Сравнение тепловой мощности радиаторов длиной 1000 мм.

Рейтинг стальных радиаторов. Как рассчитывался рейтинг

В рейтинге участвуют модели, объем продаж которых позволяет выявить определенную статистику. Рейтинг рассчитывается по таким важным для потребителя показателям, как: качество , надежность , поддержка , наличие , цена . Параметр " Качество " определяется качеством сборки, качеством покраски, качеством материала, процентом брака. " Надежность " определяется по обращениям клиентов по гарантии, по отзывам монтажных организаций, по сроку службы. " Поддержка " определяет уровень технической поддержи, наличие официального представительства, возможность без проблем получать гарантийное обслуживание. " Наличие " характеризует доступность товара на складах России, общее количество и разнообразие модельного ряда.

Почему в сравнении не участвует показатель "Теплоотдача", который любят описывать в не профессиональных рейтингах?
Все очень просто. Все стальные панельные радиаторы конструктивно одинаковые, а значит при идентичных размерах они будут иметь почти равную мощность (+/- 5%). Иное физически не возможно. Поэтому сравнивать по мощности одинаковые радиаторы не разумно. А указанная на сайтах большая разница в мощности у разных производителей, получается потому, что она измеряется при не одинаковых параметрах Дельта t.

Приносим свои извинения, но и з-за давления и угроз со стороны некоторых производителей, не желающих мириться с объективной реальностью, мы вынуждены убрать из рейтинга пункты о Качестве и Надежности радиаторов. Но наши знания и опыт никуда не делись.

Как устроен стальной радиатор отопления. Конструкция и типы обогревателей из стали

Стальные батареи отопления бывают двух видов:

1. Панельные изделия, представляющие собой цельную конструкцию.
2. Трубчатые радиаторы, состоящие из секций.

Технология изготовления батарей отопления из стали у всех производителей практически одинаковая. Так называемые радиаторы стальные – штампованные изделия, изготовленные путем глубокого штампования поверхности металлического листа.

Производство включает в себя несколько этапов:

1. Высококачественную листовую сталь пропускают через пресс , который формирует на ее поверхности 2 горизонтальных канала вверху и внизу и вертикальные по 3 штуки на каждые 10 см длины. Они будут пропускать через себя теплоноситель после подключения к отопительной системе и являются, как преимуществом, так и недостатком стальных панельных систем.
2. Две штамповки соединяют при помощи роликовой сварки вместе, создавая тем самым панель. Именно она является основой этого типа батарей отопления.
Готовое изделие подвергают методу многоступенчатой окраски , в которую входит не только придание ему определенного цвета (чаще всего белого), но и обработка антикоррозийным средством, и финишным глянцевым покрытием. Эти манипуляции значительно увеличивают срок эксплуатации изделия.
3. Каждая панель оснащается набором монтажных устройств, и пакуется в специальную тару , оберегающую их от ударов при перевозке.

Так выглядит общая технология, по которой изготавливаются батареи панельного типа. Отличия у каждой фирмы могут состоять в толщине и качестве листовой стали, а так же материале, из которых делают комплектующие элементы для них.

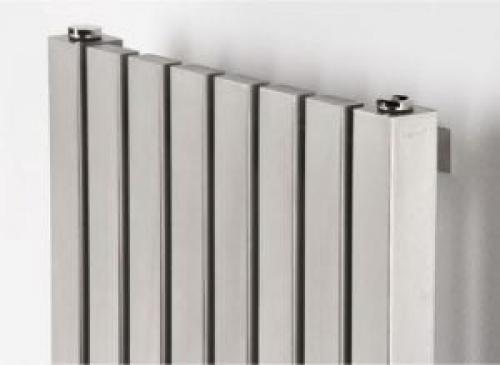

Трубчатые стальные радиаторы состоят их двух коллекторов, расположенных внизу и верху и трубок между ними. Эти конструкции могут состоять из нескольких секций, количество трубок в них может варьироваться от 3-х до 6-ти.

Как панельные, так и секционные стальные отопительные радиаторы могут быть настенными и напольными, стандартными или вертикальными, а их мощность зависит от типа модели.

Таблица мощности стальных радиаторов 22 тип. Расчет мощности стальных радиаторов

Чтобы увеличить эффективность отопительной системы, нужно правильно рассчитать площадь и приобрести качественные отопительные элементы.

Формула с учетом площади

  Формула расчета мощности стального устройства отопления с учетом площади:

Р = V x 40 + теплопотеря из-за окон + теплопотеря из-за наружной двери

• Р – мощность;
• V – объем помещения;
• 40 Вт – тепловая мощность для обогрева 1м³;
• потери тепла из-за окон – рассчитывать из значения 100 Вт (0,1 кВт) на 1 окно;
• потери тепла из-за наружной двери – рассчитывать из значения 150-200 Вт.

Пример:

Комната 3х5 метра, высотой 2,7 метров, с одним окном и одной дверью.

Р = (3 х 5 х 2,7) х40 +100 +150 = 1870 Вт

Так можно узнать, какая будет теплоотдача устройства отопления на обеспечение достаточного обогрева заданной площади.

Если комната расположена в углу или торце здания, к расчетам мощности батареи нужно добавить еще 20% запаса. Столько же нужно добавлять в случае частых понижений температуры теплоносителя.

Стальные радиаторы отопления в среднем значении выдают 0,1-0,14 кВт/секции теплоэнергии.

Т 11 (1 ребро)

Глубина емкости: 63 мм. Р = 1,1 кВт

Т 22 (2 секции)

Глубина:100 мм. Р = 1,9 кВт

Т 33 (3 ребра)

Глубина: 155 мм. Р = 2,7 кВт

Мощность Р приведена для батарей высотой 500 мм, длиной 1 м при dT = 60 град (90/70/20) – типовая конструкция радиаторов, подходит для моделейот разных производителей.

Таблица: теплоотдача радиаторов отопления

Расчет на 1 (11 тип), 2 (22 тип), 3 (33 тип) ребра

Теплоотдача отопительного устройства должна быть не менее 10% от площади помещения, если высота потолка менее 3 м. Если потолок выше, то прибавляется еще 30%.

В комнате батареи устанавливаются под окнами у наружной стены, вследствие чего, тепло распространяется самым оптимальным образом. Холодный воздух из окон блокируется тепловым потоком из радиаторов, идущим вверх, тем самым исключает образование сквозняков.

Если жилое помещение расположено в районе с суровыми морозами и холодными зимами, нужно полученные цифры умножать на 1,2 – коэффициент теплопотери.

Еще один пример расчета

За пример взято помещение площадью 15 м²и с высотой потолка 3 м. Рассчитывается объем комнаты: 15 х 3=45 м³. Известно, что для обогрева помещения в местности со средним климатом нужно 41 Вт/1 м³.

45 х 41 = 1845 Вт.

Принцип тот же, что и в предыдущем примере, но не учитываются потери теплоотдачи из-за окон и двери, что создает определенный процент погрешности.  Для нужно знать, сколько выдаёт тепла каждая из секций. Рёбра могут быть в разном количестве у стальных панельных батарей: от 1 до 3. Сколько рёбер у батареи, на столько и усилится теплоотдача.Чем больше теплоотдача от системы отопления, тем лучше.
