Как сделать систему отопления закрытого типа в частном доме. Принцип работы отопления закрытого типа

Как сделать систему отопления закрытого типа в частном доме. Принцип работы отопления закрытого типа

Как выглядит схема отопления закрытого типа? Основная конструктивная особенность, которая и обуславливает название такой системы – ее герметичность.

Система отопления закрытого типа, схема которой включает элементы, часть из которых используется и в других типах отопления, выглядит так:

• отопительный котел;
• воздушный клапан;
• термостат;
• отопительные приборы;
• расширительный бачок;
• балансировочный клапан;
• шаровой вентиль;
• насос и фильтр;
• манометр;
• предохранительный клапан.

Вот как выглядит отопление закрытого типа, схема и принцип работы которого довольно прост: циркулирующая в системе жидкость нагревается в котле и поступает в трубопровод. При расширении излишки жидкости попадают в бак, а при падении температуры возвращаются, что позволяет поддерживать внутреннее давление в системе на заданном уровне (прочитайте также: "").

Как заполнить систему отопления в частном доме , закрытую от внешнего давления? Как правило, в такой системе используется принудительная циркуляция. Из-за этого проявляется один из недостатков отопления закрытого типа – энергозависимость. Электроэнергия необходима для функционирования насоса, который обеспечивает постоянное движение воды по трубопроводу.

Но если постоянных перебоев с электричеством нет, закрытые системы отопления частного дома будут работать правильно (прочитайте: ""). К тому же, такую систему можно дополнить, например, «теплыми полами», которые позволят увеличить теплоотдачу и сохранение тепла, что, в свою очередь, повысит экономичность такой конструкции.Циркуляционный насос устанавливается на обратке прямо перед отопительным котлом. Здесь же можно разместить и расширительный бачок. При таком расположении важных для системы элементов можно забыть о необходимости создания постоянного уклона трубопровода и не обращать особого внимания на диаметр труб.

Это упростит и удешевит монтаж, но и у такого облегчения тоже есть свои «подводные камни»: создание постоянного уклона позволит системе работать даже в том случае, если электричество пропадет, что предотвратит необходимость перезапуска системы. Для полного понимания устройства закрытой системы отопления можно посмотреть на фото, где изображена схема данной конструкции (прочитайте также: "").Система отопления закрытого типа защищена от попадания воздуха, но ликвидировать этот процесс невозможно. Например, при доливании жидкости в систему какое-то количество воздуха все же сможет просочиться в трубопровод. Попавший в трубы воздух будет скапливаться в верхней части системы и образовывать воздушные пробки, которые ухудшат работу системы и увеличат риск возникновения неполадок.

Чтобы спустить попавший в систему воздух, можно использовать кран Маевского или поплавковые отводчики, которые работают автоматически. Если воздух растворился в воде, то удалить его можно при помощи сепараторов, которые устанавливаются прямо в трубопроводе.

Для экономии тепла отопительная система закрытого типа использует термостат, который автоматически включает и отключает насос при изменении температуры воздуха в помещении.

Открытая система отопления в частном доме. Особенности

Слово «теплоснабжение» говорит само за себя, оно явно подразумевает снабжение теплом любых зданий и сооружений, включая жилые. Причем теплоснабжение делится на местное – его еще называют автономное, и централизованное (центральное). Автономное или индивидуальное отопление изначально необходимо для отдельных жилых домов – к примеру, дач.

Чаще всего встречается водяное отопление. В нем участвуют котел, отопительные элементы (радиаторы), трубы для соединения. Котел греет воду, чтобы по трубам она поступала в радиаторы. В них происходит теплоотдача, а затем снова вода попадает в котел и процесс повторяется заново. Довольно часто в отопительных системах воду называют теплоносителем.

Центральное теплоснабжение необходимо для обслуживания промышленных, а также жилых районов. Устроено такое отопление аналогично местному, различие исключительно в масштабах. Вместо котла в данном случае используются центральные котельные и они могут отапливать сразу большое число строений.

Местное и центральное теплоснабжение может быть представлено открытой или закрытой системой.

Местная система отопления называется открытой в том случае, если она сообщается с атмосферой посредством расширительного бака. Если контакт с атмосферой отсутствует, то она является закрытой.

В централизованной открытой системе отопления вода из нее еще и поступает в краны. В закрытой центральной системе теплоснабжения нагретая вода, приходящая по трубам в здание, нагревает воду в теплообменнике.

Лучше рассмотреть принцип, по которому работает центральная система, немного подробнее. В котельной или ТЭЦ вода нагревается и происходит возмещение расширения воды при изменении температуры. После этого уже горячая вода поступает в отопительную сеть при помощи насоса, который обеспечивает циркуляцию. К тепловой сети подключения домов происходят по прямому и обратному трубопроводам. По прямому трубопроводу вода попадает в дом, а затем часть ее идет на отопление, а часть обеспечивает жителей горячей водой.

Закрытая система отопления это. Закрытая система отопления

На сегодняшний день рынок сопровождает бурный рост цен, особенно это касается металла и любых изделий, с ним связанных. Отопительное оборудование тоже регулярно дорожает, и затрачивая немалые средства на его приобретение и установку, потребитель желает иметь надёжное оборудование с длительным сроком службы.

Что это такое?

Любая система отопления основывается на связке — трубы-вода-расширительный бак. Последний отвечает за компенсацию изменений внутрирадиаторного пространства. Холодная вода характеризуется меньшим объёмом, тогда как нагреваясь, она увеличивается в объёме и нуждается в большем пространстве. Расширитель как раз и предоставляет воде необходимое пространство. Как и большинство систем обогрева, расширители могут быть открытыми и закрытыми.

На сегодняшний день рынок сопровождает бурный рост цен, особенно это касается металла и любых изделий, с ним связанных. Отопительное оборудование тоже регулярно дорожает, и затрачивая немалые средства на его приобретение и установку, потребитель желает иметь надёжное оборудование с длительным сроком службы.

Основные компоненты системы

Любая система отопления основывается на связке — трубы, вода и расширительный бак. Последний отвечает за компенсацию изменений внутрирадиаторного пространства. Холодная вода характеризуется меньшим объёмом, тогда как нагреваясь, она увеличивается в объёме и нуждается в большем пространстве. Расширитель как раз и предоставляет воде необходимое пространство.

Как и большинство систем обогрева, расширители могут быть открытыми и закрытыми.

Закрытая система отопления (ЗСО) отличается от открытой и пользуется всевозрастающим спросом, поскольку в состоянии длительное время находится в автономном режиме, к тому же она автоматизирована. Помимо вышеназванного, есть и другие отличия.

• Закрытая система будет эффективна на любых теплоносителях, вплоть до антифриза, что совершенно исключено в открытых аналогах, если роль теплоносителя выполняет антифриз, из-за летучести последнего.
• В закрытой системе выдерживается устойчивое давление с неизменными показателями, что делает возможным использовать любую бытовую технику.
• Теплоносители лишены взаимодействия с кислородом — природным окислителем, поэтому все внутренние узлы системы защищены от коррозийных процессов. В системе такого типа расширительный бак можно установить в любой точке, но делают это чаще всего поблизости от котла. Автоматические воздухоотводчики предотвращают появление воздушных прослоек. В открытой системе расширитель всегда должен занимать верхнюю точку, нередко его выносят на чердак, что предполагает дополнительный расход труб и утеплителя.

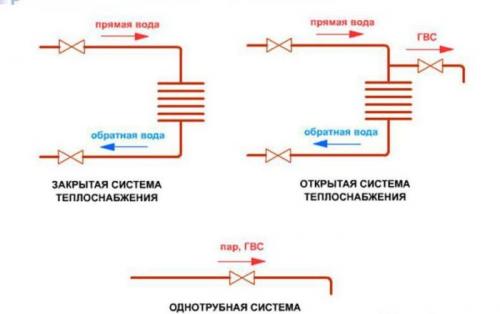

Открытая и закрытая система отопления в многоквартирном доме. Классификация систем теплоснабжения

Различают следующие виды схем теплоснабжения.

По количеству вырабатываемого тепла классифицируют централизованные и децентрализованные виды теплоснабжения. В централизованных системах один источник тепловой энергии снабжает несколько зданий. В децентрализованной системе, каждое здание или группа домов, отдельные помещения вырабатывают тепло самостоятельно.

Классификация децентрализованных типов теплоснабжения, подразделяет их на индивидуальные, когда каждая квартира отапливается самостоятельно и местные — где источник тепла обогревает весь многоквартирный дом.

По способу подключения к сетям классифицируют зависимые и независимые типы систем теплоснабжения. Зависимые – когда теплоноситель (жидкость или пар) нагревается в котельной и, проходя по трубопроводной сети, поступает в радиаторы отапливаемого помещения. Независимые – жидкость из теплосети, проходит через теплообменник и нагревает теплоноситель отопления дома (теплоноситель, который нагревается в котельной, не попадает в систему теплоснабжения дома).

По способу устройства горячего водоснабжения и нагрева воды различают открытые и закрытые виды подачи тепла.

Открытая система теплоснабжения

В открытой схеме теплоснабжения вода, нагреваемая на котельной, используется одновременно в горячем водоснабжении и в качестве теплоносителя отопительных приборов. Постоянный расход воды для нужд горячего водоснабжения приводит к необходимости регулярной подпитки теплосети. Из-за использования воды в горячем теплоснабжении её температура должна быть 65-70 градусов. Такая схема весьма устарела, она повсеместно использовалась в СССР.

Преимущества и недостатки открытого теплоснабжения

Преимущества открытого типа подачи теплоносителя:

• минимум оборудования так, как не требуется применение теплообменников;
• из-за того что температура воды ниже, потери при транспортировке по теплотрассам на большие расстояния меньше чем в закрытой системе.

Недостатки открытой схемы:

Грязная вода. Из-за большой протяжённости теплотрассы, поступающая в трубопроводы горячего водоснабжения жидкость, содержит большое количество грязи, ржавчины, которые она собирает по пути от котельной до потребителя. Из-за большой протяжённости трубопроводов теплоснабжения вода в кране может иметь неприятный запах и цвет и не соответствовать санитарным нормам. Установка же водоподготовительных устройств в каждом доме потребует существенных денежных затрат.

Высокая потребность в горячей воде в часы пик приводит к ощутимому падению давления в трубопроводах. Из-за чего вынуждает ресурсоснабжающие предприятия устанавливать дополнительные подкачивающие насосы и автоматику для контроля величины давления в системе. Иначе падение давления приведёт к меньшему количеству теплоносителя, проходящему через теплообогреватели в квартирах, и как следствие, снижению температуры воздуха в помещениях.

Высокие потери жидкости из тепловой системы вынуждают ставить на котельных, ТЭЦ и других производящих энергию предприятиях массивные установки для водоподготовки, которые очищают от солей и других примесей речную воду.

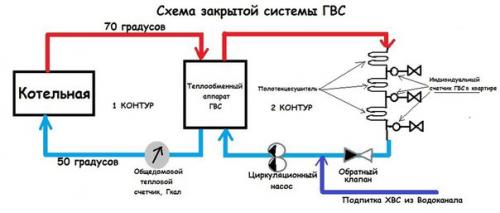

Отличия открытой и закрытой схемы водоснабжения

В закрытой системе, в отличие от открытой, используемая в качестве теплоносителя жидкость циркулирует по трубопроводам, не покидая их. Для горячего водоснабжения используется питьевая водопроводная вода, которая нагревается теплоносителем в специальных устройствах (теплообменниках), устанавливаемых в домах или центральных тепловых пунктах. В закрытых схемах температура воды в теплотрассе колеблется от 120 до 140 градусов, а потери жидкости отсутствуют или минимальны.

Плюсы закрытой схемы:

• для горячего водоснабжения подключается чистая водопроводная вода, в отличие от открытой схемы, соответствующая всем санитарно-гигиеническим нормам без примесей и неприятных запахов;
• нет необходимости устанавливать на теплоснабжающих предприятиях дополнительные насосы и приборы автоматического контроля параметров, так как давление в тепловой сети постоянное и не зависит от расхода горячей воды;
• на котельных и других источниках теплоснабжения не нужно устанавливать дополнительные установки водоподготовки, потому что циркулирующая жидкость, уже обессоленна и содержит минимальное количество примесей;
• энергосберегающий эффект, достигаемый за счёт регулировки нужной температуры подачи тепла на тепловых пунктах, выполняемый в автоматическом режиме.

К недостаткам этой системы отопления можно отнести дорогое оборудование и автоматику, необходимое для устройства пунктов обмена энергией, где регулируется температура нагрева водопроводной воды.

Второй недостаток это высокие температуры теплоносителей в магистральных теплотрассах и, как следствие, высокие потери тепла. Этот недостаток в сейчас потерял свою актуальность из-за применения технологии теплоизоляции труб пенополиуретаном, которая обеспечивает прочность изоляционного покрытия и эффективную защиту от тепловых потерь.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/shema-zakrytyh-sistem-otopleniya-chto-predstavlyaet-soboy-zakrytaya-sistema-otopleniya

Закрытая система отопления с естественной циркуляцией. Принцип работы системы отопления с естественной циркуляцией

Главная задача водяной отопительной системы – это заставить теплоноситель циркулировать по трубам. Чтобы дом прогревался, горячая вода из котла должна поступать в трубы и радиаторы. Система отопления с естественной циркуляцией работает по принципу гравитации. Жидкость перемещается по трубам гравитационным способом без использования насоса. Плотность и вес жидкости становится меньше при нагревании, а после остывания приходит в первичное состояние.

В таком устройстве давление фактически отсутствует. По расчетам, можно увидеть, что при напоре 10-метрового водяного столба приходится давление в 1 атмосферу. Получается, что в устройстве отопления одноэтажного дома давление составит от 0,5 до 0,7 атм., а в двухэтажном доме – не более 1 атм.

Достоинства и недостатки обогрева с естественной циркуляцией

Как и любое устройство, водяное отопление с естественной циркуляцией имеет свои преимущества, но также и недостатки. Чем хороша система?

Простая установка и обслуживание, легкий запуск системы. Весь монтаж можно сделать самостоятельно.
1. Не нужно покупать дорогое оснащение.
2. Система работает стабильно. Теплоноситель дает наибольшую тепловую отдачу и сохраняет нужную температуру в помещении.
3. Нет зависимости от электричества. Устройство продолжит работать, если электричество отключат.
4. Если дом утеплен хорошо, то с такой системой можно хорошо сэкономить.
5. Отсутствие насоса, который создает много шума.
6. Если вовремя проводить техническое обслуживание, то отопительное устройство может проработать свыше 35 лет.

Минусы системы:

Несмотря на то что отопительная система требует мало материалов, расходы станут намного больше при уменьшении местного сопротивления трубопровода. Потому что, придется устанавливать трубы большего размера.
• Дом прогревается намного медленнее.
• Если трубы проходят через не отапливаемые помещения, то эти участки следует утеплить. Иначе есть риск, что жидкость замерзнет.
• Такая система отопления подходит только для частных домов с площадью не более 100 кв. м., так как она действует в радиусе до 30 метров. Это происходит из-за того, что система имеет маленький циркулярный напор.
• Главное условие – чердак в доме. Именно туда устанавливают расширительный бак.

Закрытая система отопления с насосом. Сравнение закрытой и гравитационной систем

Помимо закрытой, в индивидуальных домах применяется система отопления без насоса, получившая название самотечной или гравитационной.

При ее организации нагретую котлом отопительную жидкость направляют по вертикальной трубе в расширительный бак, которой располагают в самой верхней точке дома (на чердаке). Вода поступает в бак самотеком за счет меньшей плотности горячих водных масс, выталкиваемых холодными.

От бака прокладывают с небольшим уклоном горизонтальную трубу с боковыми отводами к каждому радиатору, по которой нагретая вода затекает в теплообменные приборы. Снизу от каждой батареи отходит отвод, который подключают к общему трубопроводу обратки , проложенному с некоторым уклоном и подсоединенному к котлу.

Таким образом, система отопления с естественной циркуляцией не нуждается для обеспечения тока жидкости в каких-либо дополнительных приборах. Основные отличия самотечной и закрытой принудительной систем заключаются в следующем:

• Среднее давление в отопительном контуре индивидуальных систем составляет 1 – 1,5 бара. Чтобы достичь нижнего порога в одну единицу, расширительный бак придется поднимать на высоту 10 м от котла. Это не всегда удается достичь в домах с двумя этажами и совершенно невозможно получить такое расстояние в одноэтажных зданиях.
• В системах без циркуляционного насоса из-за низкого давления нельзя использовать контуры теплых полов. Впрочем, и в контурах с принудительной циркуляцией нередко в коллекторный узел разводки отопительного трубопровода устанавливают дополнительный циркуляционник.

Рис. 3 Материалы труб для отопления : нержавейка, медь, полипропилен, сшитый полиэтилен

• Теоретически самотечная система отопления в частном доме может функционировать без электроэнергии, хотя в реальности многие автоматизированные газовые котлы также не работают без электричества. Однако бензиновый генератор поможет справиться с проблемами отсутствия электроэнергии в любых системах, обеспечивая напряжением питания циркуляционные электронасосы и автоматику котлов.
• Если скорость перемещения тока воды в самотечных системах можно повысить, подключив в линию обратки через байпас циркуляционный электронасос, то проблемы с эстетичностью внешнего вида практически неразрешимы. Даже если спрятать горизонтальную трубу от расширительного бака под потолком, то подходящие к каждому радиатору по стенам вертикальные участки труб не только испортят внешний вид комнат, но и принесут массу неудобств при расстановке мебели, навешивании карнизов.
• В принудительных системах трубопровод можно полностью скрыть под полом, что многие и делают.
• Для предохранения воды от замерзания в нее добавляют антифризы , основные из которых – дешевой ядовитый этиленгликоль и абсолютно безвредный пропиленгликоль. Если в закрытый контур можно залить ядовитую жидкость, и она не будет иметь выхода наружу, то в открытом контуре придется применять только дорогостоящую незамерзайку .

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/shema-zakrytyh-sistem-otopleniya-chto-predstavlyaet-soboy-zakrytaya-sistema-otopleniya

Система отопления закрытого и открытого типа. Открытая система

Движение теплоносителя в такой гидросистеме основано на законах термодинамики: вода движется естественным путем за счет своего расширения при нагревании. Естественная циркуляция подразумевает: вода нагревается и меняет свою плотность, тем самым создается необходимое давление и гидравлический напор, за счет чего происходит движение жидкости в трубах.

К основным элементам данной системы относят отопительный котел , расширительный бак открытого типа (негерметичный), радиаторы отопления и трубы для теплопровода . Теплоносителем выступает обычная вода.

Помимо указанных элементов в частном доме должен быть разгонный стояк, а для обеспечения эффективной циркуляции теплогенератор устанавливается на самом нижнем уровне, а расширительный бачок на самом верхнем по отношению к остальным приборам. Сам трубопровод монтируют под небольшим углом, чтобы предотвратить образование воздушных пробок.

Принцип работы

• Котел нагревает жидкость, циркулирующую по трубам.
• Горячая вода под давлением выталкивается холодной вверх по теплопроводу.
• Излишки горячей воды собираются в расширительном баке для предотвращения скачков давления и безопасной работы отопительных приборов.
• При охлаждении теплоносителя его объем уменьшается и часть воды возвращается из расширителя обратно в магистраль к котлу.

Как правило, такой тип отопления не предполагает установки циркуляционного насоса, однако для лучшей циркуляции теплоносителя открытую систему можно модернизировать электрическим насосом. Важно правильно рассчитать гидравлические показатели отопительного контура и выставить необходимую скорость движения воды.

Преимущества и недостатки

Среди плюсов данной схемы можно выделить:

• Простоту эксплуатации.
• Энергонезависимость.
• Низкую стоимость.
• Низкий уровень шума.

Тем не менее, открытые системы отопления становятся все менее востребованными и популярными ввиду очевидных ограничений и недостатков :

• Невысокая эффективность обогрева. Самотечная схема предполагает медленное движение теплоносителя, а наличие большого количества поворотов трубопровода еще больше замедляет поступление жидкости в отопительные приборы.
• Ограничение по площади отопления. Открытый отопительный контур способен отопить только небольшие по площади частные дома (до 100-120 кв.м.).
• Сложность установки. При монтаже необходимо правильно рассчитать угол наклона теплопровода, а также избегать использование большого количества соединений труб. Для хорошей циркуляции жидкости необходимо правильно рассчитать внутреннее сечение трубы (чем больше площадь, тем больше диаметр трубы).
• Быстрый износ. Коррозия труб и металлических элементов возникает быстрее в негерметичном контуре, т.к. через открытый бак вместе с водой в магистраль поступает кислород.
• Постоянный контроль за уровнем воды в расширительном баке. В открытом бачке вода испаряется, поэтому важно вовремя подливать в него воду.
• Замерзание воды. Негерметичные расширители необходимо устанавливать в теплых помещениях или обеспечить им качественную теплоизоляцию.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/zamknutaya-sistema-otopleniya-v-chastnom-dome-shema-kak-vybrat-zakrytuyu-otopitelnuyu

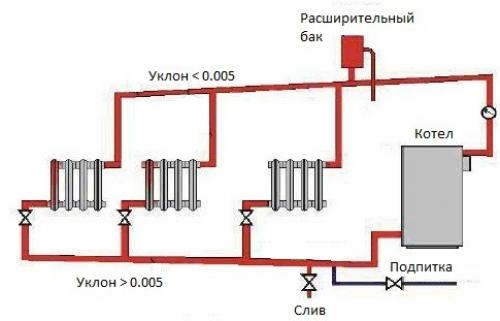

Открытая система отопления. Определение открытой отопительной системы

Общеизвестно, что между котельной установкой и приборами отопления по трубам циркулирует жидкий теплоноситель, работающий в качестве посредника для передачи тепловой энергии. В отличие от печей, нагревающих воздух вокруг себя напрямую, водяная система способна переносить теплоту на большие расстояния. Это и привело к ее повсеместному внедрению. Простейшая схема открытой системы отопления для одноэтажного дома представлена на рисунке:

Вода, протекающая по трубопроводам, расширяется вследствие нагревания. Образующийся излишек вытесняется в специальную емкость – расширительный бак. Особенность открытой схемы, отличающая ее от других систем – установленный в самой высокой точке бак открытого типа. Простыми словами, емкость, куда вытесняется излишек горячего теплоносителя, напрямую сообщается с атмосферой.

Функционирует схема следующим образом. При повышении температуры объем воды в сети возрастает, соответственно, поднимается ее уровень в расширительном баке. При этом часть воздуха из емкости просто вытесняется в атмосферу через патрубок. Когда в силу разных причин температура падает, снижается и уровень теплоносителя в резервуаре, а воздух извне занимает его место, свободно входя через открытый патрубок.

Примечание. Нельзя путать рассматриваемую схему с таким понятием, как открытая система теплоснабжения. Понятие касается централизованных сетей, из которых теплоноситель безвозвратно отбирается на нужды горячего водоснабжения. При индивидуальном отоплении частных домов и других зданий подобные схемы не применяются.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/shema-zakrytyh-sistem-otopleniya-chto-predstavlyaet-soboy-zakrytaya-sistema-otopleniya

Как переделать открытую систему отопления в закрытую. Как переделать открытую систему отопления на закрытую?

В игру «Что, Где, Почём»,…вступает наш постоянный телезритель.
Теперь внимание вопрос …
Как Вы умудряетесь не размораживать систему с ВОДОЙ (!),…если топите только на выходных?

Приварите к Вашему Р. Б. переливную трубку и пустите все излишки вниз в котельную.
А заливать не обязательно с чердака. Вваривается резьба с крантиком в обратку и подпитываете включением насоса.
Но уменя опять из головы не выходит вопрос телезрителя,…ВОДА в неотапливаемом доме.

Появилась необходимость избавиться от напольного котла (типа АОГВ) и освободить место для более важных вещей (кухни)
дом одноэтажный частный 9очень древний) система с естественной циркуляцией.
котел стоит в центре дома. От него поднимается подающая труба и разветвляется на два напраления.
Переделывать всю систему отопления не представляется возможным, потому есть надежда что основную часть можно оставить без глобальной переделки.
Чтобы поставить настенный котел надо переделать систему в закрытую (напорную) поскольку минимальное давление в системе должно быть не менее 0,8 Атм.
Сделать это в теории несложно:
1. убираем расширительный бачек. вместо него ставим герметичный расширительный бак.
2. устанавливаем воздушники в верхних точках и вот вроде и все (насос в настенных котлах уже есть)
но меня мучает вопрос — а куда потечет вода?! а потечет она по пути наименьшенго сопротивления, а следовательно, может выйти так, что половина системы будет горячей, а вторая нет. ведь при естественной циркуляции это распределение происходило за счет уклонов в нужном направлении и разности плотностей воды.
по образованиею я как раз специалист по теплогазснабжению. но в части отопления у меня есть пробелы (за что перед самим собой стыдно).
Конечно можно посчитать гидравлику и все такое, но ответ из опыта куда оперативнее, чем мои копания в справочниках.
Посему прошу вашей помощи уважаемые камрады!

Система отопления с естественной циркуляцией или, иначе, гравитационное отопление, всегда имеет, по своей конструкции, открытый расширительный бачок, куда выходит воздух из трубопроводов при заполнении их водой и компенсируется температурное расширение воды.

Но открытость бачка, при работе отопления, имеет недостатки в виде испаряющейся воды (теплоносителя) и насыщения теплоносителя кислородом воздуха. Испарение воды из бачка приводит к необходимости часто доливать воду в систему, а насыщение воды кислородом — к окислению металлических поверхностей составляющих систему отопления (трубы, радиаторы, теплообменник), что уменьшает срок службы системы в целом.

Выходом из создавшейся ситуации является несложная переделка открытого отопления в замкнутую систему. Сам принцип естественной циркуляции сохранится, то есть теплоноситель будет циркулировать за счет физических свойств нагретой и остывшей воды, но только этот процесс будет проходить по замкнутому трубопроводу с избыточным давлением.

Эту модернизацию очень хорошо проводить вкупе с установкой циркуляционного насоса, что даст все преимущества современного отопления на старой системе.

Перевод на закрытую систему отопления

Перевод на закрытую систему заключается в демонтаже открытого расширительного бачка, установке группы безопасности, а также экспанзомат для отопления. Перед началом работ нужно подобрать экспанзомат для отопления необходимого объема, что требуется для эффективной работы отопления, правильно просчитав объемы всех элементов (труб, радиаторов и теплогенератора).

Экспанзомат для отопления

Комплект группы безопасности включает в себя: манометр, предохранительный клапан и автоматический воздухоотводчик, но стоит довольно дорого и, для уменьшения затрат, можно собрать эту группу из отдельных узлов.

Группа безопасности с сборе

Рассмотрим каждый из них:

1. Предохранительный клапан. Служит для защиты герметичных емкостей, в том числе и систем отопления, от превышения допустимого давления.

Они выпускаются с различным пределом заводской тарировки, что позволяет применять их в различных условиях.

Для работы в системах отопления, обычно, применяют «взрывники», с пределом 3,5 бара, но, при выборе клапана нужно обратить внимание на рекомендации завода-изготовителя котлов. Многие производители стальных котлов не рекомендуют (даже запрещают) использовать стальные теплогенераторы при гидравлических давлениях выше 1,5 бара.

Поэтому, если для отопления выбран стальной котел, то предохранительный клапан следует выбрать с пределом срабатывания 1,5 бара.

2. Манометр. Служит для индикации давления жидкости или газов. Так как отопление работает с избыточным давлением, то с помощью манометра осуществляется контроль его величины.

3. Автоматический воздухоотводчик. Это устройство служит для автоматического удаления воздуха из герметичной емкости или трубопроводов.

О том, как подключить экспанзомат для отопления, мы посвятили отдельную статью. Читайте здесь.
