Очередная статья в рубрике – «потребление квартиры». Итак, как сейчас уже начался отопительный сезон многим интересно мощность своих батарей. Ведь от мощности зависит тепло в комнате и в целом в квартире (знать это нужно при расчете радиаторов отопления на уровне проектирования отопительной системы). Сегодня я расскажу о мощности 1 секции чугунного радиатора …

Мощность одной секции чугунного радиатора. Мощность 1 секции чугунного радиатора

Чугунные радиаторы бывают различных марок, однако их не так много и их можно перечислить по пальцам. Все остальное лишь их вариация. Сегодня самые основные.

Мощность одной секции чугунного радиатора. Мощность 1 секции чугунного радиатора

Классический и самый распространенный радиатор, устанавливается во многих квартирах нашей страны, а также многих стран постсоветского пространства. Ширина секции 140 мм, высота (между подводящими трубами) 500 мм. Дополнительная маркировка MC 140 – 500. Мощность 1 секции этого радиатора – составляет 175 Вт тепловой энергии.

Однако есть много вариаций этого радиатора

МС 140 – 500 с оребрением (коллектор)

Мощность одной секции чугунного радиатора. Мощность 1 секции чугунного радиатора

Самый энергоэффективный вариант радиатора МС 140. Все дело в том, что между секциями устанавливаются дополнительные чугунные ребра, которые также дают дополнительный обогрев помещению. Мощность такого радиатора составляет 195 Вт тепловой энергии (что на 20Вт больше чем у классического МС 140). Однако у таких радиаторов есть существенный минус, нужно следить за частотой этих ребер, если они забьются (пылью например), то тепловая эффективность падает на 30 – 40 Вт!

MC 140 – 300

Мощность одной секции чугунного радиатора. Мощность 1 секции чугунного радиатора

Как понятно из названия этот радиатор имеет ширину в те же 140 мм, а вот высота всего 300 мм. Это компактный вид радиаторов. Мощность одной секции всего 120 Вт тепловой энергии.

Сколько секций чугунных батарей нужно на квадратный метр. Разбор характеристик чугунного радиатора

Существуют базовые параметры, отталкиваясь от которых владелец частного дома выбирает для себя подходящее устройство. Давайте рассмотрим, что это за параметры:

  • Мощность. Это самый основной параметр, исходя из которого, проводятся расчеты, какую площадь сможет обогреть одно устройство. Очень часто производители указывают мощность только 1 секции чугунного радиатора, именно поэтому частник сам должен будет рассчитать, сколько секций нужно добавить на агрегат для более рационального использования агрегата.

Это интересно! Мощность одной секции чугунной батареи равна 160 Вт, а алюминиевой биметаллической – 200.

  • Теплоотдача. Теплоотдача батареи зависит от металла, из которого она изготавливается. Как известно, чугун обладает более низкой теплоотдачей, если сравнивать со сталью или же алюминием. Однако есть одна интересная закономерность, которой обладает этот материал. Заключается она в следующем – чугун долго нагревается, но также долго отдает тепло, поэтому в помещении тепло может удерживаться достаточно долго. Благодаря низкой инерции можно сохранять нужный температурный уровень даже после выключения отопления.

Схема подключения чугунных батарей

Совет : чугунные батареи наиболее эффективны в открытых системах отопления с естественной циркуляцией, потому что в них теплоноситель протекает более медленно, что способствует быстрому прогреванию радиаторов.

  • Габариты. Чугунные батареи довольно крупные и тяжелые. Для владельцев двухэтажных частных коттеджей это является серьезной проблемой, потому что им придется самостоятельно затаскивать 60-ти или 70-киллограмовый радиатор на второй этаж. Да и монтировать такие тяжелые батареи на место довольно проблематично в одиночку. Вес одной секции равен 7 кг, а 10-секционные будут обладать довольно внушительной массой, для которой понадобиться 14 л воды.

Важно! Если для жителей квартиры это не проблема, то частникам придется поломать голову над тем, что к будет передвигать такие объемы, а также нагревать.

  • Качество теплоносителя. Чугун не вступает в реакцию с кислородом, кроме того в качестве теплоносителя можно использовать абсолютно любую жидкость, причем даже сомнительного качества.

Совет: То, что чугунные батареи могут работать на любом теплоносителе, не значит, что в систему можно залить что попало. Подумайте про трубопровод и сам котел — они-то как раз нуждаются в качественной жидкости, потому что тогда сроки их службы значительно сократятся.

Теплоотдача советских чугунных радиаторов. Каким должен быть радиатор из чугуна


Сегодня на рынке стройматериалов вниманию потребителей представлены радиаторы из различных материалов, но чугунные по-прежнему востребованы. Если выбор пал именно на изделия из чугуна, а первую очередь следует обращать внимание на следующие параметры:
  • на рабочее давление – благодаря этому показателю можно узнать, какое давление теплоносителя (обычно воды) способен выдержать конкретный радиатор. Чем выше здание, тем большее давление для эффективного результата необходимо отопительному прибору;
  • на рабочий температурный режим – он означает оптимальную температуру для теплоносителя на входе и выходе его из системы при каждом нагреве. Например, величина 90/70 говорит о том, что на входе температура теплоносителя должна составлять 90°C, а на выходе – 70°C;
  • на величину площади поверхности теплоизлучения;
  • на показатель, какая теплоотдача у чугунных радиаторов данной модели. Этот показатель говорит о количестве тепла, которое отдает секция батареи за время нахождения теплоносителя в ней до момента его выхода из радиатора.
Также немаловажное значение имеет форма приобретаемого отопительного прибора. Ранее у чугунных батарей времен Советского Союза была форма гармошки, поэтому небольшая поверхность нагрева не могла обеспечивать высокий уровень.

Мощность одной секции чугунного радиатора. Мощность 1 секции чугунного радиатора 04

Кроме этого, теплоноситель частично теряет тепло во время передвижения от отопительного котла в направлении радиаторов по причине того, что при обустройстве водяного отопления монтируют массивный и длинный трубопровод.Чтобы нагреть жидкий теплоноситель до 90°C у котла должна быть большая мощность. В частных домовладениях обычно предпочтение отдается теплогенераторам с небольшой мощностью и поэтому в них системы отопления функционируют в низкотемпературном режиме, а для обеспечения комфортных условий проживания увеличивают количество секций в батареях.
Современные чугунные батареи можно собирать из необходимого количества секций. К примеру, модель радиатора 1К60П-500 состоит из плоских пластин, каждая из которых имеет мощность всего 70 Вт и площадь нагрева равную 0,116 м². Но теплоотдача чугунных батарей, собранных из этих пластин, гораздо больше, чем у известных многим потребителям «гармошек». Такая практически литая нагревательная панель способствует образованию широкого потока тепла.
Необходимую тепловуюжелательно подбирать на основании расчетов, выполняемых специалистами проектных организаций для конкретного помещения. Кроме этого, можно приобрести готовые радиаторы, которые состоят из разного (4-6-8-12) количества ребер.

Мощность чугунного радиатора мс 140. Особенности радиатора МС-140-500

Радиаторы чугунные МС-140 с межосевым расстоянием 500 мм предназначены для обогрева зданий любого назначения, начиная от частных жилых домов и заканчивая промышленными и производственными постройками. Они обладают неплохой теплоотдачей и стойкостью к агрессивному теплоносителю. Чугунные «гармошки» упрямо не хотят покидать рынок отопительного оборудования, так как они считаются самыми неприхотливым видом радиаторов.

Мощность одной секции чугунного радиатора. Мощность 1 секции чугунного радиатора 05

Чугунные батареи являются одними из самых долговечных. Это обусловлено физическими и химическими качествами металла.

Главным достоинством чугунных батарей является их продолжительный срок службы. Чугун неохотно вступает в реакцию с водой и агрессивными соединениями, хорошо сопротивляясь коррозии. Не подвержен ей и верхний слой, защищенный грунтовкой и краской. Даже при отсутствии внешней защиты чугун практически не портится и не истончается. Доходит до того, что в некоторых случаях эти радиаторы могут пережить по сроку службы само здание.

Теплоотдача чугунных радиаторов МС-140 с межосевым расстоянием составляет от 140 до 185 Вт на одну секцию. Это довольно приличный показатель, что позволяет чугуну успешно конкурировать с другими типами батарей отопления. Сегодня чугунные батареи выпускаются многими отечественными заводами и не собираются покидать прилавки сантехнических магазинов.

Благодаря современным технологиям литья чугуна, готовые изделия получаются особо прочными и не нуждаются в слишком частом уходе.

Мощность одной секции чугунного радиатора. Мощность 1 секции чугунного радиатора 06

Отличия технических характеристик чугунных батарей отопления от других популярных видов батарей.

Какими достоинствами обладают чугунные радиаторы МС-140-500?

  • Стойкость к агрессивному теплоносителю – централизованные системы отопления не щадят даже самые выносливые современные радиаторы. Чугун же практически не вступает в реакцию с едкими и агрессивными соединениями;
  • Большая внутренняя емкость – благодаря этому радиаторы практически никогда не забиваются и не засоряются. Также внутренний объем способствует уменьшению гидравлического сопротивления;
  • Продолжительный срок службы – гарантия от производителей достигает 10-20 лет. Что касается реального срока службы, то он составляет до 50 лет и даже больше, нужно лишь грамотно ухаживать за батареями и вовремя их подкрашивать;
  • Длительное сохранение тепла – если отопление отключится, чугун еще долго будет сохранять и отдавать тепло, обогревая помещения и комнаты;
  • Доступная стоимость – цена на чугунные радиаторы МС-140-500 стартует с отметки в 350-400 рублей за одну секцию (в зависимости от производителя).

Перечислим несколько недостатков:

Мощность одной секции чугунного радиатора. Мощность 1 секции чугунного радиатора 07

Одним из главных минусов чугунных батарей является неустойчивость к гидроударам, здесь они уступают биметаллическим собратьям.

  • Большой вес – пожалуй, это один из самых важных недостатков. Одна секция весит свыше 7 кг, из-за чего вес батареи из 10 секций составляет свыше 70 кг;
  • Сложность в монтаже – если алюминиевый или стальной радиаторы можно смонтировать самостоятельно, то над чугунной батареей придется потрудиться вдвоем-втроем. К тому же, для крепления к стене нужен хороший выносливый крепеж (да и сами стены не должны рассыпаться под тяжестью батарей);
  • Отсутствие стойкости к высокому давлению – чугунные батареи ориентированы на эксплуатацию в составе автономных отопительных систем (допускается монтаж в малоэтажных домах, подключенных в централизованным системам).

Также мы можем выделить в качестве недостатка чугунных батарей МС-140 их высокую инерционность – от подачи теплоносителя до прогрева системы проходит много времени.

Несмотря на присутствие некоторых недостатков, чугунные батареи продолжают пользоваться устойчивым спросом – потребителей подкупает оптимальное сочетание цены, качества и технических характеристик.

Чугунные радиаторы МС-140 могут эксплуатироваться в составе автономных и централизованных системах отопления с максимальным давлением теплоносителя до 9-10 атмосфер . Температура теплоносителя может достигать +120-130 градусов – чугун остается стойким к таким температурным перегрузкам. Главное, не подвергать его сильным ударам, иначе он может расколоться.

Радиаторы МС-140 могут эксплуатироваться в системах с естественной и принудительной циркуляцией теплоносителя. Система может быть открытой или закрытой – чугун может работать в любых условиях. Главное, чтобы параметры отопления не превышали указанные в паспортных данных значения. Трудность в эксплуатации вызывается лишь необходимостью регулярного ухода – следите за состоянием красочного покрытия и не допускайте образования очагов коррозии.

Расчет секций чугунного радиатора. Расчет количества секций

Для эффективного обогрева жилья в зимний период обязательно понадобятся радиаторы отопления. Когда нужны модели, отличные неплохой теплопроводностью и долгим ресурсом эксплуатации, лучше сразу устанавливать чугунные батареи.

Радиаторы выплавляются из чугунного сплава, в котором содержится высокий процент углерода. Металл получается несколько хрупким (батареи поэтому не рекомендуется ронять), но при правильной установке на кронштейны они способны прослужить без коррозийных воздействий более полувека.

Как рассчитать количество секций и мощность чугунных батарей.

Чугунные радиаторы или, как их привыкли называть многие из нас, батареи до сих пор весьма популярны среди населения, благодаря своей достаточно доступной цене и хорошей теплоотдаче. Главное при их установке – верно рассчитать их вес и размер.
Определяем количество секций и вес чугунной батареи перед ее установкой
Прежде чем поставить в своем доме чугунный радиатор, нужно точно определить его вес и мощность, с которой будут работать его секции. При этом, когда вы рассчитываете данные параметры, в первом случае необходимо исходить из прочности стены, а во втором – из размеров помещения.

Как рассчитать вес секции батарей отопления?

Определить вес батареи из чугуна достаточно легко. Для устаревших моделей вес одной секции равен примерно 7 кг. Секции радиаторов из чугуна, которые производят сегодня, — немного легче. Они весят около 6 кг. Прибавьте к этому весу по 1,5 кг и у вас получится вес секции, наполненной водой. Теперь вам остается только перемножить эту величину на число секций в вашем радиаторе, и вы получите его общую массу.
Масса всей батареи, наполненной водой, не должна быть выше максимальной нагрузки, которую способна выдержать стена в вашем доме. Максимально допустимую нагрузку на стены определяет материал, из которого они сделаны. Величину этого показателя вы можете узнать, обратившись в ЖЭУ.
Чтобы избежать появления на стенах трещин, рекомендуем вам установить побольше креплений для радиатора, либо же, если он очень тяжелый, и вовсе установить его на пол.

Какое количество секций нужно для обогрева 1 м2?

Число секций чугунного радиатора напрямую связано с размерами помещения, в котором он будет установлен. Если это комната, потолки у которой высотой до 3 м, то вам следует произвести расчет ее площади, а затем умножить получившееся число на 100 ватт. Величина, которая у вас получится, будет показателем мощности радиатора, необходимой для обогрева комнаты. Делим его на 150 Вт – средняя величина мощности секции батареи из чугуна. Если у вас получилось не целое число, округляем его в большую сторону.

Для более точного определения того, сколько квадратов способна обогреть секция батареи, при расчетах следует учесть тепловой поток помещения:

  • В доме, возведенном из панелей, он равен 40 Вт на м3;
  • В доме из кирпича – 34 Вт на м3;
  • В помещениях имеющих, качественную теплоизоляцию – около 2 Вт на м3.

Как произвести расчет объема комнаты?

Если при расчете вы учитываете тепловой поток комнаты, то вам требуется вычислить не ее площадь, а ее объем. Этот объем вам необходимо будет умножить на показатель теплового потока, после чего полученное число разделить на мощность секции, равную 160 Вт.
В случае, если высота потолков в помещении составляет более 3 м, вам также потребуется рассчитать его объем, но в этом случае все расчеты делаются с учетом того, что на обогрев 1 м3 воздуха необходимо 40 Вт мощности радиатора.
Если комната угловая, расположена на первом или последнем этажах панельного здания, а также имеет более одного окна, то величину мощности, которая требуется для ее обогрева, нужно умножить на 1,2.
Совсем не обязательно чтобы все секции, которые требуются для обогрева комнаты, были объединены в один радиатор, можно разбить их количество на несколько небольших батарей и установить их в разных частях комнаты. Таким образом, вы уменьшите нагрузку на стены и снизите теплопотерю во время распределения тепла по комнате.
Перед приобретением радиатора для обогрева своего жилья обязательно рассчитайте, сколько в нем должно быть секций, потому как лучше лишний раз перестраховаться, чем приобрести батарею с недостаточной мощностью.

Таблица мощности чугунных радиаторов. Основные расчеты мощности

Чтобы получить источник тепла, который будет снабжать помещение необходимым количеством тепловой энергии, нужно точно рассчитать число входящих в радиатор секций. А это, по сути, расчет мощности прибора.

Существует стандартный подход к расчету, в основе которого лежит соотношение — на 10 м² обогреваемой площади необходимо использовать 1 кВт тепловой энергии при высоте потолков не выше 3 м. Получается, что на 1 м² необходимо затратить 100 Вт. Подсчитав площадь помещения, можно с большой точностью сказать, какой радиатор отопления по мощности в нем нужно установить.

Правда, специалисты делают оговорки. К примеру, помещение имеет две наружные стены. А это рост теплопотерь и, соответственно, увеличение потребляемой мощности. Или в комнате не одно, а два окна. То есть, делая акцент на конструкцию, расположение помещения, наличие мест, через которые холодный воздух может проникать внутрь, следует включать поправки. Именно они помогут довести расчет до максимальной точности.

Мощность чугунного радиатора измеряется суммарной мощностью секций, из которых он состоит. Стандартный показатель — 0,15 кВт или 150 Вт. Однако многое будет зависеть от формы и качества литья. Обычно мощность секции прямо пропорциональна площади теплоотдачи. А так как современные чугунные батареи отличаются многообразием форм, то мощность одной секции может меняться в ту или другую сторону.

Теплоотдача во многом будет зависеть от качества теплоносителя и его температуры. Так вот 150 Вт — это всего лишь стандарт, учитывающий два температурных режима:

  • внутренний комнатный;
  • внутри отопительной системы, то есть это температура теплоносителя.

Радиаторы чугунные МС-140 и МС-90

Их разница и определяет величину показателя. Если эта разница равна 50°, то можно считать, что чугунная секция выделяет 150 Вт тепловой энергии. Но здесь опять есть оговорка — при температуре теплоносителя +70С.

  • Во-первых, при таком температурном режиме внутри помещений будет всегда +20С.
  • Во-вторых, температура теплоносителя редко бывает выше.
  • В-третьих, дельта не может быть, к примеру, 70° по той простой причине, что и температура горячей воды не очень высокая, и свойства чугуна не могут обеспечить теплоотдачу, необходимую для нормальной температуры.

Возвращаясь к обогреву, добавим, что в помещении площадью 15 м² устанавливается батарея с 10 секциями. Но только в том случае, если в такой комнате лишь одно окно. Прибавляется окно, значит, прибавляется 1 или 2 секции к радиатору. Отчего это зависит? В основном от конструкции окна, материала для его изготовления, количества камер стеклопакета и так далее. В случае если обогреваемая площадь больше 20 м², необходимо устанавливать несколько батарей, и лучше, чтобы они располагались отдельно. Одной батареи, если вы даже нарастите секции, будет мало.

1 секция чугунного радиатора на сколько квадратов. Простой расчёт

Подключение обогрева в многоэтажки, количество и место размещения приборов производится на основании сложных технических вычислений. Их производят специалисты на основании СНиП 41-01-2003. Нормативные правила предусматривают, например, сколько секций биметаллического радиатора нужно на 1 м² площади:

  • в центре -100 Вт;
  • на севере– 150-200 ВТ;
  • на юге – 60 Вт.
Разные типы радиаторов для системы отопления дома Источник stroy-podskazka.ru

СНиП предусматривает сколько секций батарей нужно на квадратный метр площади строения, учитывая состав сплава:

  • биметалл – 1,8 кв. м;
  • алюминий – 2,0 кв. м;
  • чугун – 1,5 кв. м.

Приблизительное вычисление пользователь может произвести самостоятельно. К приобретённомуприлагается инструкция пользователя. В ней прописаны данные приборов, мощность. Используя эти показатели можно сделать расчёт секций радиаторов по площади помещения по шаблону:

площадь помещения (в кв. м) Х100 Вт / мощность секции (цифры в инструкции)

Полученные данные применяются с отапливаемыми сверху и снизу этажами , не на углу, в постройке из кирпича, при расстоянии до верха до 3-х м.

Расчёт по объёму

При высоте стен более 3-х метров применяют расчёт радиаторов отопления с размеров. На 1 кв. м жилья:

  • для построек из панельных блоков – 41 Вт;
  • для зданий из кирпичной кладки – 34 Вт.

Шаблон:

Теплоотдача = площадь комнаты Х высоту стен Х нормативную мощность (41 или 34).

Подключение Источник build-experts.ru

Полученный итог делится на нормативную отдачу секции и получается требуемое их число.

Мощность секции биметаллического радиатора. Устройство биметаллических радиаторов

Биметаллический радиатор внешне выглядит так же, как и алюминиевый. Это и понятно: его внешний корпус сделан из того же металла и покрашен такой же краской. Отличить его можно только по весу – тут уже сказывается внутреннее строение прибора, внутри которого находятся стальные вставки, защищающие алюминий от прямого контакта с теплоносителем. Именно благодаря им секции батареи не подвергаются разрушительному действию различных примесей, которые переносятся вместе с теплоносителем в коммунальной сети. Кроме того, сталь гораздо более устойчива к действию кислот и щелочей, которыми также богаты городские системы отопления и не вступает во взаимодействие с медными трубами и теплообменниками.

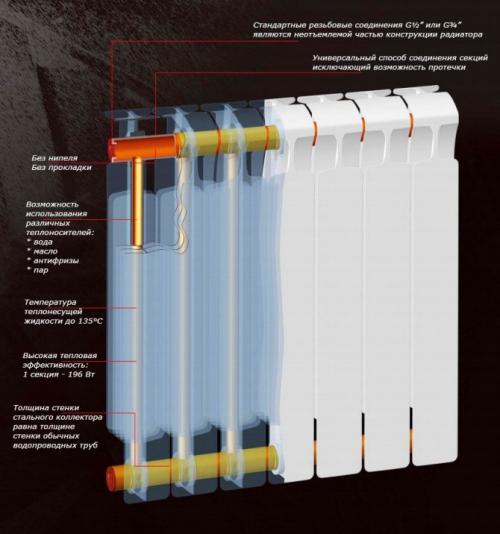

Мощность секции биметаллического радиатора. Устройство биметаллических радиаторовУстройство биметаллического радиатора на примере изделия компании Rifar

Применение стального сердечника для прохождения теплоносителя обеспечивает и другие полезные характеристики биметаллических радиаторов:

  • Прочность . Предельное давление, которое может выдержать корпус биметаллического радиатора, – 30-40 атмосфер. Такому прибору не страшны никакие гидроудары;
  • Экономичность . Сужение каналов подачи теплоносителя позволяет добиться оптимального сочетания расхода энергоресурсов на обогрев и тепловой инертности радиатора;
  • Долговечность . Устойчивость стальных внутренних полостей к коррозии и разрушению позволяет производителям устанавливать длительный срок службы на свои изделия – в среднем до 20 лет.

Если добавить сюда плюсы, перешедшие от алюминиевых моделей, такие как высокая теплоотдача, элегантный внешний вид и компактные размеры, можно определенно сказать, что биметаллические радиаторы являются лучшим выбором для отопления городской квартиры на сегодняшний день.
