СО отопления закрытого типа с естественной циркуляцией. Отопительная система закрытого типа в частном доме
Проектирование частного дома подразумевает расчет схемы отопительной системы, которая бывает открытой и закрытой (предполагающей установку расширительного бака). Второй вариант считается наиболее предпочтительным у владельцев коттеджей, так как дает возможность существенно экономить на потреблении ресурсов. Основное преимущество подобной системы заключается в том, что теплоноситель не контактирует с воздухом, значит, не подвергает оборудование коррозии.
Особенности и разновидности
Главным элементом системы отопления закрытого типа является котел, к которому подведены трубопровод. Также устанавливается бачок и циркуляционный насос. Обычно такой способ обогрева подразумевает, что носитель движется по трубам принудительно. Это энергозависимый метод, так как устройства работают от электричества. При отключении света необходимо позаботиться о продолжении деятельности в штатном режиме. Для этого устанавливают специальный переходник – байпас, который блокирует насос и преобразует в закрытую систему отопления с естественной циркуляцией.
Если речь идет об однотрубном варианте обогрева, важно обеспечить равномерное распределение носителя по радиаторам в частном доме. От котла по всем помещениям пускают трубу, к которой монтируют батареи. Без работы насоса горячими будут только элементы, находящиеся в непосредственной близости от нагревателя. В остальных комнатах сохранится холодный воздух. Эту проблему решает закрытая система отопления с принудительной циркуляцией. Благодаря схеме, создается давление, при котором носитель получает определенную скорость, достаточную для обеспечения всех радиаторов.
Хитрый счетчик, сберегающий электроэнергию
Окупается за 2 месяца!
В двухтрубном варианте подход также является рациональным, особенно для обслуживания больших площадей. Такой вид отопления подразумевает подключение двух параллельных магистралей. По одной горячая жидкость расходится по батареям под давлением в случае, если действует принудительно. По другой трубе охлажденный носитель возвращается в котел, минуя расширительный бак.
Существует горизонтальная и вертикальная разводка магистрали. Первый тип подразумевает объединение всех батарей в единую линию, подключенную к общему стояку. Чаще всего такой способ применяется в многоквартирных зданиях. Второй вариант считается более эффективным, обычно монтируется в частном доме. Подводящие трубы расположены сверху, что обеспечивает хорошую теплоотдачу при закрытых системах.
От объема носителя зависит величина бачка. Параметр должен составлять 10% от всего оборудования для отопления. Котлы с автоматикой позволяют контролировать процессы, регулировать давление и температуру. Датчик от перегрева активирует предохранительный клапан в момент закипания жидкости, оберегая технику от поломок. Таким же образом работает аппаратура от промерзания.
Закрытая система отопления с естественной циркуляцией. Принцип работы отопления с естественной циркуляцией
Для работы любой водяной отопительной системы необходимо обеспечить циркуляцию теплоносителя по трубам. Нагреваясь в котле, горячая вода должна поступать в батареи и радиаторы для передачи тепла в помещения дома. Водяная система отопления с естественной циркуляцией не является исключением.
Схема отопления с естественной циркуляцией
Движение теплоносителя происходит за счет разности плотности в нормальном и в нагретом состоянии. При попадании в теплообменник работающего котла происходит повышение температуры воды и как следствие – уменьшение плотности. Так как удельная масса холодного теплоносителя выше – он начитает вытеснять нагретый. В результате этого образуется движение масс.
Перед тем как сделать водяное отопление с естественной циркуляцией своими руками следует внимательно ознакомиться с техническими характеристиками и спецификой эксплуатации:
- Высокая степень надежности . Отсутствие движущихся элементов (крыльчатка циркуляционного насоса) и давление, равное атмосферному, обеспечивают длительную эксплуатацию естественной системы отопления частного дома;
- Инерционность системы . Естественная циркуляция в закрытой системе отопления обеспечивается за счет небольшой разности давления. Поэтому скорость поступления горячей воды к радиаторам будет минимальной;
- Обязательное соблюдение уклона магистралей . Для нормальной работы уклон системы отопления с естественной циркуляцией должен соответствовать расчетным данным. Трубы монтируют с уклоном от котла, а для обратной магистрали – к котлу. Таким образом обеспечивается оптимальная работа системы.
Также следует отметить, что монтаж системы отопления с естественной циркуляцией рекомендуется осуществлять для схем с протяженностью трубопроводов не более 30 м.п. В противном случае большой объем остывшего теплоносителя существенно снизит его скорость.
Традиционная схема отопления двухэтажного дома с естественной циркуляцией может предусматривать монтаж газового, твердотопливного или электрического котла. Важно чтобы в их конструкции была предусмотрена система защиты от перегрева в случае обратного движения теплоносителя или возникновения воздушных пробок.
Отопление двухэтажного дома с естественной циркуляцией. Особенности отопления с естественной циркуляцией
Экспансомат обязательно открытого типа.
Сегодня схема отопления частного дома с естественной циркуляцией уже редкость, тем не менее, еще встречается. Есть владельцы домов, которые хотят быть максимально автономными и не зависить от электричества. До сих пор есть районы, где часто перебои с электроэнергией. Также читают: « ИБП в системе отопления «.
Главное преимущество системы отопления с естественной циркуляцией – это ее автономность. В контуре нет ни одного энергозависимого элемента, вода по трубам течет самотеком благодаря действию гравитации. Именно поэтому все трубы должны быть уложены с уклоном 1-2 см на каждый погонный метр. Вода нагревается в котле и поднимается вверх, на пиковую точку. Это естественный физический процесс, так как теплое вещество легче холодного. С верхней точки системы начинается распределение теплоносителя по батареям.
Отопление с естественной циркуляцией не может быть герметичным, поэтому для компенсации теплового расширения теплоносителя устанавливается расширительный бак открытого типа.
Если поставить бак закрытого типа, то рабочее давление в контуре повысится до 2,5 атмосфер. Такое давление будет больше напора воды в трубах и циркуляция остановится. Чтобы поток воды смог дать давление в 1 атмосферу его нужно поднять на 10 метров, соответственно, 2,5 атмосферы можно нагнать, только если пиковая точка контура будет находиться на высоте 25 метров. В частном доме это сделать нереально.
Естественная циркуляция в системе отопления возможна только в том случае, если гидравлическое сопротивление контура меньше, чем давление воды. Чтобы снизить сопротивление используют трубы большого диаметра.
Система отопления с естественной циркуляцией одноэтажного дома. Виды систем отопления с естественной циркуляцией
Отопление ЕЦ в духэтажных и более домах может быть реализовано как в однотрубных, так и в двухтрубных системах .
Двухтрубная система отопления двухэтажного дома с естественной циркуляцией. Схема вертикальная
При этом принцип сохраняется – от котла поднимается вверх труба на максимальную высоту, и лишь затем идет раздача теплоносителя по элементам отопления. Разница лишь в том, что в двухтрубной системе остывшая вода собирается в другую магистраль, и она заводится на вход обратки котла. В однотрубной же на этот вход котла идет труба от выхода последнего радиатора.
Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя
Все представленные выше схемы однотрубных разводок – с вертикальными стояками. Они более затратные по количеству материалов, но удобны тем, что к каждому стояку можно присоединить отопительные приборы на каждом из этажей. В принципе, в двухэтажном доме с большой площадью выгоднее реализовать водяное отопление с естественной циркуляцией с горизонтальной разводкой. Примерно выглядеть это может так (смотрите схему ниже).
Однотрубная система с естественной циркуляцией. Горизонтальная разводка с разгонным коллектором
В данном проекте реализована схема отопления с естественной циркуляцией «ленинградка». Для более активной циркуляции на втором этаже устроен разгонный коллектор, после которого два контура расходится по второму этажу – горизонтальное последовательное подключение радиаторов. Еще один контур опускается на первый этаж, где также разделяется на две ветки. Также дополнительно на первый этаж опускаются стояки от последних в контуре радиаторов в каждой из веток второго этажа.
Система отопления с естественной циркуляцией воды. Системы отопления с естественной циркуляцией воды
Это одни из самых простых и распространенных систем отопления для небольших домов и квартир с индивидуальным отоплением. Недостатки систем отопления с естественной циркуляцией воды: - небольшой радиус действия (до 30 м по горизонтали), что является результатом небольшого циркуляционного давления; - замедленное включение в действие из-за большой теплоемкости воды и малого естественного циркуляционного давления; - повышенная опасность замерзания воды в расширительном бачке, если он смонтирован в неотапливаемом помещении.
Принципиальная схема системы отопления с естественной циркуляцией состоит из котла (водоподогревателя), подающего и обратного трубопроводов, отопительных приборов и расширительного бачка. Нагретая в котле вода поступает по подающему трубопроводу и стоякам в отопительные приборы, отдает им часть своей теплоты, затем по обратному трубопроводу возвращается в котел, где вновь подогревается до необходимой температуры, и далее цикл повторяется.
Рис. 1. Принципиальная схема водяной системы отопления с естественной циркуляцией воды
Все горизонтальные трубопроводы системы делаются с наклоном в сторону движения воды: нагретая вода, поднявшись по стояку вследствие температурного расширения и выдавливания более холодной водой обратного трубопровода, растекается по горизонтальным отводам самотеком, а охлажденная вода также самотеком поступает обратно в котел. Уклоны трубопроводов способствуют и отводу пузырьков воздуха из труб к расширительному баку: газ легче воды, поэтому он стремится вверх, а наклонные участки трубопроводов помогают ему нигде не задерживаться и поступать в расширитель, а затем в атмосферу. Расширительный бачок создает постоянное давление в системе, принимает увеличивающийся при нагревании объем воды, а при охлаждении отдает воду обратно в трубопровод.
Вода в системе отопления поднимается за счет расширения при нагревании и под действием гравитационного давления, движение (циркуляция) возникает из-за разности плотностей нагретой (поднимающейся по подающему стояку) и охлаждённой воды (спускающейся по обратному). Гравитационное давление расходуется на движение теплоносителя и преодоление сопротивлений в сети трубопроводов. Эти сопротивления вызываются трением воды о стенки труб, а также наличием в системе местных сопротивлений. К местным сопротивлениям относятся: ответвления и повороты трубопроводов, арматура и сами отопительные приборы. Чем больше сопротивлений возникает в трубопроводе, тем больше должно быть гравитационное давление. Для уменьшения трения применяются трубы увеличенных диаметров.
Циркуляционный напор Pц = h (ρо- ρг) зависит (рис. 1): - от разности отметок центра котла и центра нижнего отопительного прибора h, чем больше разность высот между центрами котла и прибора, тем лучше будет циркулировать теплоноситель; - от плотности горячей воды ρг и охлажденной воды ρо.
Как появляется циркуляционный напор? Представим, что в котле и радиаторах отопления температура теплоносителя меняется скачкообразно по центральным осям этих приборов, что, кстати, недалеко от истины. То есть в верхних частях котла и радиаторов находится горячая вода, а в нижних - охлажденная. Горячая вода имеет меньшую плотность, а следовательно, и меньший вес, чем охлажденная вода. Мысленно срежем верхнюю часть отопительного контура (рис. 2) и оставим только нижнюю часть. И что же мы видим? А то, что мы имеем дело с двумя сообщающимися сосудами, хорошо знакомым нам из школьной физики. Верх одного сосуда находится выше верха другого; вода под действием сил гравитации стремится переместиться из верхнего сосуда в нижний. Отопительный контур - замкнутая система, вода в нем не выплескивается, как в сообщающихся сосудах, а стремится «успокоиться» (занять один уровень). Таким образом, высокий столб охлажденной тяжелой воды после радиаторов постоянно выталкивает низкий столб воды перед котлом и подталкивает горячую воду, то есть возникает естественная циркуляция. Иными словами, чем выше находится центр радиаторов относительно центра котла, тем больше циркуляционный напор. Высота установки - это, первый показатель напора. Уклоны подающих трубопроводов в сторону радиаторов и обратной магистрали от радиаторов к котлу лишь способствуют этому процессу, помогая воде преодолевать местные сопротивления в трубах.
Самотечная система отопления закрытого типа. Принцип работы отопительных систем с естественной циркуляцией
Самотечная система отопления частного дома организована с учетом физических законов. Разность между плотностью и весом нагретой и охлажденной жидкости способствует естественному току теплоносителя в сети. Давление в контуре практически отсутствует и составляет всего 0,5-0,7 атмосфер.
Поскольку в процессе нагревания объем жидкости увеличивается, в контуре устанавливается расширительный бак. Главное его назначение в уравновешивании давления в системе. Излишек расширившейся жидкости поступает в эту емкость, а при снижении давления в сети вода из бака переходит обратно в трубопроводы. Расширительный бак устанавливается в самой верхней точке сети после разгонного вертикального стояка.
К самотечному контуру можно подключать теплые полы. При этом требуется установить насосное оборудование только на трубопровод в полу, а в разводке отопительных приборов теплоноситель будет циркулировать естественным образом.
Также гравитационную схему можно использовать в комплексе с бойлером косвенного нагрева. Это оборудование устанавливают в наивысшей точке разводки, но ниже расширительного бака. При этом не придется использовать насосное оборудование. Если такую схему применить не получается, то насос монтируется только на накопительную емкость. В этом случае обязательно устанавливают обратный клапан для защиты от рециркуляции теплового носителя.
Важно! В самотечных контурах обязательно делают уклон трубопровода с обраткой в сторону котла, чтобы обеспечить движение охлажденной жидкости.
Отопление с естественной циркуляцией из полипропилена. Материалы и оборудование системы отопления
Монтаж комплекса отопления рекомендуется производить с соблюдением следующих правил:
- Котел следует размещать в нижней точке системы;
- Уклон трубопроводов должен быть не менее 2 мм на 1 погонный метр длины;
- Система монтируется с минимумом гидравлических сопротивлений – поворотов, сужений, минимальным числом запорной арматуры.
Напольный котел отопления
В качестве теплогенераторов для систем гравитационного типа применяются в основном напольные котлы, имеющие увеличенные диаметры подключения и размеры теплообменника по сравнению с настенными моделями.
Основным видом приборов отопления для самотечной схемы являются чугунные радиаторы. Они обладают увеличенным проходным сечением секций устройства.

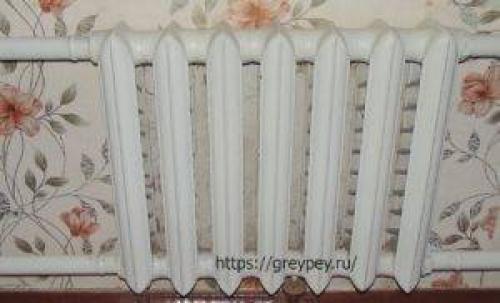

Чугунный радиатор в системе с естественной циркуляцией
Другие виды радиаторов (а также конвекторы) имеют малое внутреннее сечение и создают излишнее сопротивление.
Зачастую системы с естественной циркуляцией выполняются вообще без приборов отопления – по периметру помещений прокладываются стальные трубы. В этом случае циркуляция имеет лучшие параметры, но для достижения требуемой величины поверхности теплообмена может требоваться увеличение диаметра трубопроводов. К тому же такая конфигурация отопления малопривлекательна внешне, занимает много места.
Для монтажа отопления применяются в основном стальные трубы.
Трубопроводы для отопления из стали
Разгонный стояк в любом случае сооружается из стали, так как температура в зоне котла достигает высоких значений. Несколько реже применяются трубы из стабилизированного полипропилена. Рекомендуемый диаметр трубопроводов – 32 мм и больше.
Другие полимерные трубопроводы – металлопластик, трубы из сшитого полипропилена – применять не рекомендуется. Фитинги этих систем значительно снижают проходное сечение и создают излишнее гидравлическое сопротивление, препятствующее естественной циркуляции.
Прокладку трубопроводов отопления следует производить открыто. Скрытая прокладка подразумевает значительное увеличение числа соединений и поворотов.
Отопление самотеком в частном доме. Где можно применять самотечную систему отопления?
За чертой больших городов довольно часто отключают электричество. Поэтому люди хотят иметь некую систему, которая будет автономной и независимой от электрической энергии.
Наилучшим и, наверное, единственным способом качественного применение самотека будет одноэтажный дом. Если у вас одноэтажный дом площадью 300 квадратных метров и одно плечо может составлять 20 м в длину, то самотек работать не будет или будет источником серьёзного беспокойства. Значит, самотёк, хорош для одноэтажного строения, который имеет не очень большую площадь.
Обязательное условие наличия чердачного помещения.
Для чего нам нужно чердачное помещение?
Дело в том, что движение теплоносителя обеспечивается только разницей температур. Холодная вода в котле нагревается и становится легче. Вода расширяется, поднимается по главному вертикальному стояку и движется дальше по горизонтальному стояку так называемым лежаком. При движении горячая вода остывает и начинает опускаться вниз. Для того чтобы это движение было нормированным, нужен котёл для самотечной системы отопления. Его можно узнать по входной и выходной трубе большого диаметра. При наличии чердака можно расположить расширительный бак и трубы большого диаметра на чердаке. При этом все трубопроводы, проложенные на чердаке необходимо изолировать.
Соединение радиаторов должно находиться выше средней линии котла. На практике это выглядит как котёл стоящей не на полу кухни, а немного ниже на 20-30 см ниже уровня пола. Те, кто живут, в домах старой постройки, знают, что у них котел стоит на кухне в приямке.
Для чего это делается?
Для того чтобы обратные трубы которые приходят к котлу в тех местах где они пересекают двери, могли прокладываться в конструкции пола. Если все эти условия были выполнены, самотек будет работать замечательно.
