Мощность стальных радиаторов отопления. Расчет по площади

Мощность стальных радиаторов отопления. Расчет по площади

Это самый простой вариант определения более-менее точного количества необходимого для обогрева тепла. При расчете основной отправной точкой выступает площадь квартиры или дома, где осуществляется организация отопления.

Значение площади каждого помещения имеется в плане квартиры, а для вычисления конкретных значений по расходу тепла на помощь приходит СНиП:

• Для средней климатической зоны норма для жилого помещения определена, как 70-100 Вт/1 м².
• Если температура в регионе опускается ниже -60 градусов, уровень обогрева каждого 1 м²необходимо увеличить до 150-220 Вт.

Для расчета панельных радиаторов отопления по площади, кроме приведенных норм, можно использовать калькулятор. В учет обязательно берут мощность каждого обогревающего прибора. Значительные перерасходы лучше не допускать, т.к. по мере увеличения итоговой мощности увеличивается также количество батарей в системе. В случае с центральным отоплением подобные ситуации не являются критичными: там каждая семья оплачивает только фиксированную стоимость.

Совсем другое дело в автономных отопительных системах, где последствием любого перерасхода является рост оплаты за объем теплоносителя и работу контура. Тратить лишние финансы непрактично, т.к. за полный отопительный сезон может набежать приличная сумма. Определив с помощью калькулятора, сколько точно нужно тепла на каждую комнату, легко узнать, сколько приобретать секций.

Для простоты на каждом отопительном приборе указывается объем выделяемого им тепла. Эти параметры обычно содержаться в сопроводительной документации. Арифметика здесь простая: после определения количества тепла полученную цифру нужно разделить на мощность батареи. Полученный после этих несложных операций результат и является числом секций, необходимых для восполнения утечек тепла в зимнее время.

Для наглядности лучше разобрать простой пример: допустим, что нужно всего 1600 Ватт, при площади каждой секции в 170 Ватт. Дальнейшие действия: производится деление общего значения 1600 на 170. Выходит, что приобретать нужно 9,5 секций. Округление можно осуществить в любую сторону, на усмотрение владельца дома. Если в помещении есть дополнительные источники тепла (например, кухонная плита), то округлять нужно в сторону уменьшения.

В противоположную сторону рассчитывают, если в комнате имеются балконы или просторные окна. То же самое касается угловых помещений, или если стены плохо утеплены. Расчет очень простой: главное при этом не забывать про высоту потолков, т.к. она не всегда стандартная. Значение имеет также тип используемого для возведения здания строительного материала и вид оконных блоков. Поэтому данные расчета мощности стальных радиаторов отопления нужно воспринимать, как приблизительные. Калькулятор в этом отношении куда удобнее, т.к. в нем предусмотрены корректировки по стройматериалам и характеристикам помещений.

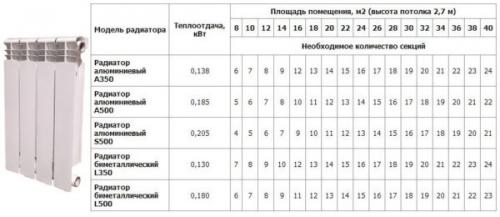

Расчет мощности радиаторов отопления для частного дома. Почему необходим точный расчет

Теплоотдача приборов теплоснабжения зависит от материала изготовления и площади отдельных секций. От правильных вычислений зависит не только тепло в доме, но также сбалансированность и экономичность системы в целом: недостаточное число установленных секций радиаторов не обеспечит должное тепло в комнате, а излишнее количество секций ударит по карману.

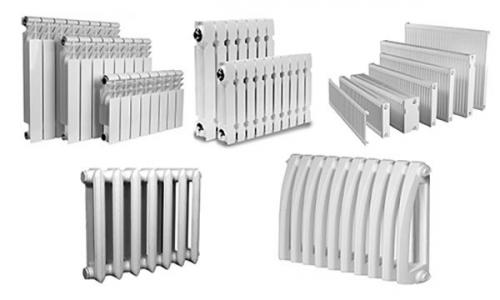

Виды радиаторов отопления

Для вычислений необходимо определиться с типом батарей и системы теплоснабжения. К примеру, расчет алюминиевых радиаторов теплоснабжения для частного дома отличается от других элементов системы. Радиаторы бывают чугунными, стальными, алюминиевыми, алюминиевыми анодированными и биметаллическими:

• Наиболее известны чугунные батареи, так называемые «гармошки». Они долговечны, стойки к коррозии, обладают мощностью секций 160 Вт при высоте 50 см и температуре воды 70 градусов. Существенный недостаток этих приборов – неприглядный внешний вид, но современные производители выпускают гладкие и достаточно эстетичные чугунные батареи, сохраняя все преимущества материала и делая их конкурентоспособными.

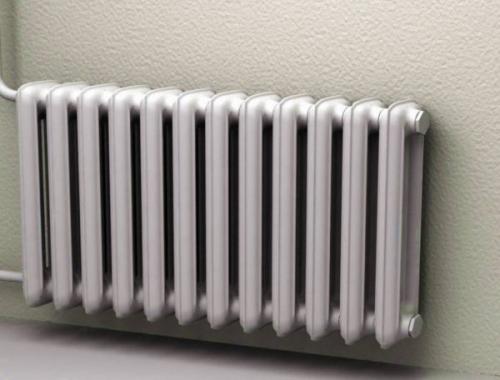

Чугунные батареи отопления

• Алюминиевые радиаторы по тепловой мощности превосходят чугунные изделия, они прочны, обладают легким собственным весом, что дает преимущество при монтаже. Единственный недостаток подверженность к кислородной коррозии. Для его устранения взято на вооружение производство анодированных радиаторов из алюминия.

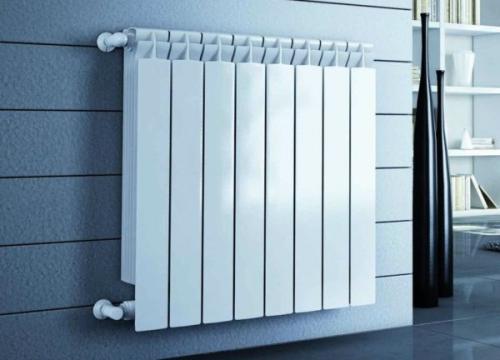

Алюминиевые радиаторы отопления

• Стальные приборы не обладают достаточной тепловой мощностью, не подлежат разборке и увеличению секций при необходимости, подвержены коррозии, поэтому не пользуются популярностью.

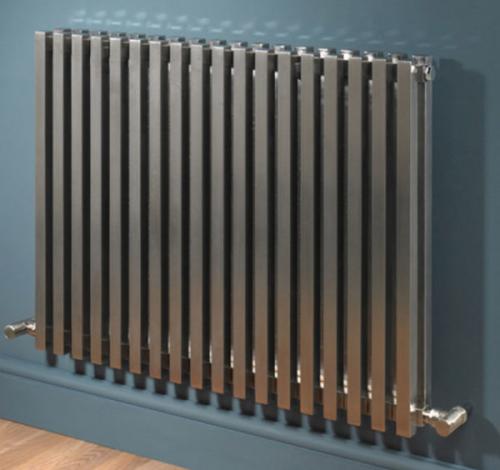

Стальные радиаторы

• Биметаллические радиаторы отопления – это сочетание стальных и алюминиевых деталей. Теплоносителями и крепежными деталями в них являются стальные трубы и резьбовые соединения, покрытые алюминиевым кожухом. Недостаток – довольно высокая стоимость.

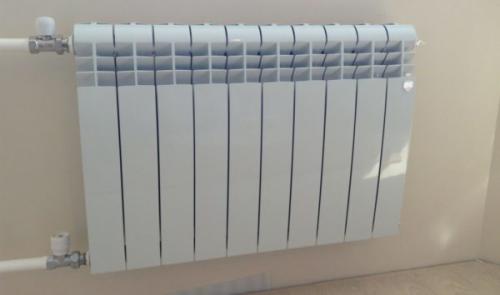

Биметаллические батареи

По типу системы теплоснабжения различают однотрубное и двухтрубное подключение элементов отопления. В многоэтажных жилых домах в основном применена однотрубная схема системы теплоснабжения. Недостатком здесь является довольно значительная разница температуры входящей и исходящей воды на разных концах системы, что свидетельствует о неравномерности распределения тепловой энергии по приборам батареям.

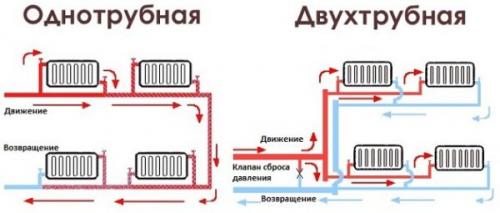

Однотрубная и двухтрубная система отопления

Для равномерного распределения тепловой энергии в частных домах можно применять двухтрубную систему теплоснабжения, когда горячая вода подается по одной трубе, а охлажденная выводится по другой.

Кроме этого, точное вычисление количества батарей отопления в частном доме зависит от схемы подключения приборов, высоты потолка, площади оконных проемов, количества наружных стен, типа помещения, закрытости приборов декоративными панелями и от других факторов.

Помните! Необходимо правильно рассчитать требуемое число радиаторов отопления в частном доме, чтобы гарантировать достаточное количество тепла в помещении и обеспечить экономию финансовых средств.

Размеры стальных радиаторов отопления. Конструкция и устройство

Конструкция стальных панельных батарей проста. Основой являются штампованные стальные листы. В процессе штамповки на них выдавливаются вертикальные (по плоскости) и горизонтальные (по краям) каналы, два зеркальных между собой листа свариваются по краям, между ними образовываются герметичные пространства, которые будут заполнены теплоносителем (водой).

Наглядно это можно увидеть посмотрев на стальной панельный радиатор в разрезе (фото ниже).

Для внутренней части стального радиатора в целях получения эффекта конвекции изготавливаются листы толщиной 0,3-0,5 мм с ребрами П-образной формы. Они фиксируются точечной сваркой к ранее упомянутым панелям, между двумя такими элементами ввариваются патрубки, необходимые для врезки в трубы водяного отопительного контура. На окончательном этапе все сварочные швы шлифуются, производится покраска, устанавливаются стенки и верхняя решетка.

В результате получается две излучающие тепло панели, которые через патрубки заполняет теплоноситель, на внутренней стороне каждой находятся ребра, по которым циркулирует воздух: прогреваясь от излучения радиатора поднимается вверх, пространство внутри заполняет холодный воздух снизу и так по кругу (эффект конвекции).

Особо важным является этап покраски, именно от него во многом зависит качество отопительного прибора: его устойчивость к загрязнению теплоносителя и коррозии, экологичность и срок службы.

Производители используют такие способы покраски, как погружение радиатора в окрашивающий состав (ОП), анодный электрофорез (АЭФ) или катодный электрофорез (КЭФ) – наиболее высокотехнологический и эффективный. Технология покраски КЭФ позволяет снизить уровень растворителя в краске до 2%, благодаря чему радиатор при нагреве до высоких температур (свыше 90-100 градусов) не выделяет вредных веществ.

Мощность стального радиатора 22 типа. Технические характеристики стальных панельных радиаторов 22 типа

Специалисты компании «Термомир» подскажут технические характеристики стальных панельных радиаторов 22 типа и помогут выбрать нужную модель.
Радиаторы (батареи) отопления являются неотъемлемой частью оборудования как для дома с индивидуальной системой обогрева, так и для квартиры с центральным отоплением.
Каждый радиатор имеет основные характеристики: номинальную мощность (1 секции либо всего прибора), межосевое расстояние (200, 350, 500, 600 мм), материал, рабочее давление, размеры, боковое или нижнее подключение.
Выбор радиатора зависит, в первую очередь, от площади обогреваемого помещения: для стандартных помещений (одно обычное окно, одна дверь, потолок высотой около 3 м, не первый этаж и не угловая комната) необходимо от 90 до 125 Вт мощности на 1 кв.м площади . Если, например, потолки выше стандартных, если помещение имеет большое остекление или плохую теплоизоляцию, то расчетную мощность радиаторов необходимо увеличивать. Более подробно о выборе радиаторов в наших материалах:
Расчет мощности и количества секций радиатора
Секционные радиаторы состоят из отдельных частей (от 4 до 16 и более секций) и формируются как конструктор. Общая мощность всего радиатора будет зависит от количества секций и равна суммарной мощности всех частей.
Панельные радиаторы - это единый стальной корпус с внутренними углублениями для циркуляции теплоносителя. Мощность такого устройства зависит от его размеров (от поверхности теплоотдачи и объема теплоносителя).
По материалу радиаторы отопления различаются на стальные, чугунные, биметаллические и алюминиевые , которые имеют свои плюсы и минусы.
Алюминиевые радиаторы имеют высокую теплоотдачу, элегантный дизайн, малый вес и глубину (80-100 мм), но рекомендуются для систем с нейтральным теплоносителем, поскольку они подвержены внутренней коррозии из-за контакта с агрессивными жидкостями и металлами, а также склонны к «завоздушиванию» системы.
Биметаллические радиаторы отопления лояльны к теплоносителю с агрессивными показателями, могут работать при высоком давлении, устойчивы к гидро- и пневмоударам, но отличаются меньшей теплоотдачей и более высокой ценой.
Стальные радиаторы относятся к панельному типу, представляют собой единый корпус, в котором 1, 2 или 3 панели сварены из стальных листов. Из достоинств отметим высокую теплоотдачу, различные типоразмеры, подключение термостатов и адекватную стоимость. Минусы тоже есть – низкое рабочее давление, чувствительность к загрязненному теплоносителю и гидроударам.
Чугунные радиаторы чаще всего используются как дизайнерские батареи стиля ретро.
По межосевому расстоянию радиаторы делятся на группы: радиаторы 200 мм, радиаторы 350 мм , радиаторы 500 мм , радиаторы 600 мм и т.д.
В нашем ассортименте представлена качественная продукция фирм-производителей радиаторов отопления: российские Rifar (Рифар) , отечественные Royal Thermo (Роял Термо) , китайские Rommer (Роммер) , итальянские Global (Глобал) , немецкие Kermi (Керми) и Buderus, польские Purmo (Пурмо) и т.д.
Подготовить расчет количества секций радиаторов, выбрать лучшие радиаторы отопления и купить их по низким ценам вам помогут наши технические специалисты.

Таблица мощности стальных радиаторов 22 тип. Разновидности

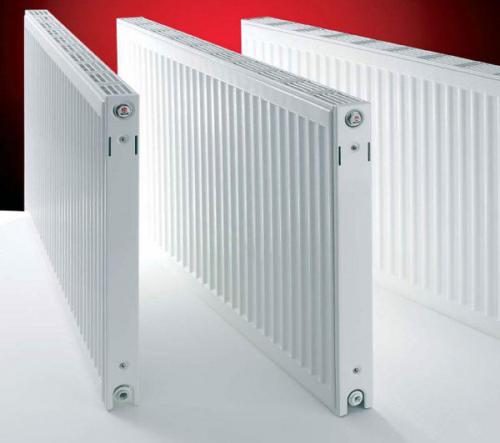

Виды стальных радиаторов отопления

Рассмотрим стальные радиаторы панельного типа, которые различаются по габаритам и степени мощности. Устройства могут состоять из одной, двух или трех панелей. Другой важный элемент конструкции – оребрение (гофрированные металлические пластины). Чтобы получить определенные показатели тепловой отдачи, в конструкции устройств используется несколько комбинаций панелей и оребрения. Перед выбором наиболее подходящего устройства для качественного отопления помещения, необходимо ознакомиться с каждой разновидностью.

Основные типы стальных радиаторов

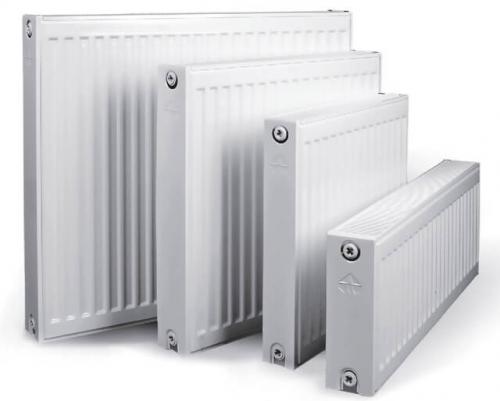

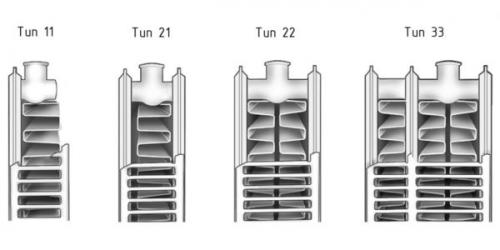

Стальные панельные батареи представлены следующими типами:

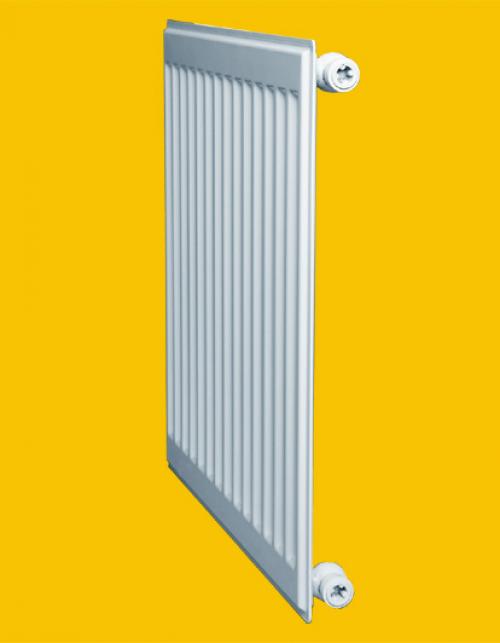

• Тип 10. Здесь устройство оснащено только одной панелью. Такие радиаторы имеют легкий вес и самую низкую мощность.

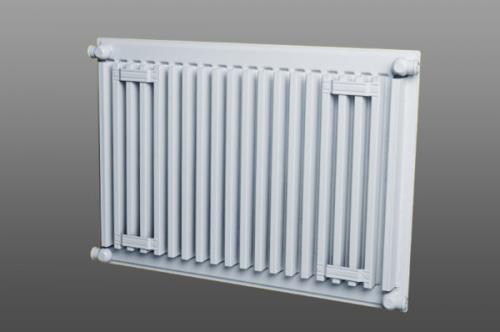

Стальные радиаторы отопления тип 10

• Тип 11. Состоят из одной панели и пластины оребрения. Батареи обладают чуть большим весом и габаритами, чем предыдущий тип, отличаются повышенными параметрами тепловой мощности.

Стальной панельный радиатор типа 11

• Тип 21. В конструкции радиатора две панели, между которыми располагается гофрированная металлическая пластина.

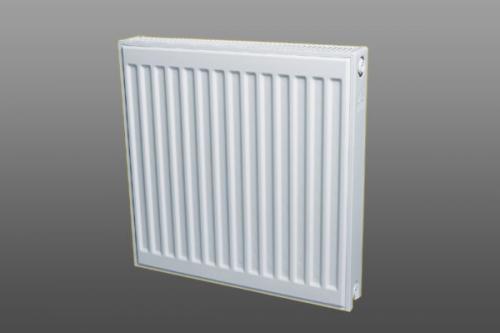

• Тип 22. Батарея состоит из двух панелей, а также двух пластин оребрения. По размерам устройство схоже с радиаторами 21-го типа, однако, по сравнению с ними, обладают большей тепловой мощностью.

Стальной панельный радиатор типа 22

• Тип 33. Конструкция состоит из трех панелей. Данный класс – самый мощный по тепловой отдаче и самый большой по размерам. В его конструкции к трем панелям присоединены 3 пластины оребрения (отсюда и цифровое обозначение типа — 33).

Стальной панельный радиатор типа 33

Каждый из представленных типов может различаться по длине прибора и его высоте . На основании этих показателей и формируется тепловая мощность устройства. Самостоятельно рассчитать данный параметр невозможно. Однако каждая модель панельного радиатора проходит соответствующие испытания производителем, поэтому все результаты заносятся в специальные таблицы. По ним очень удобно подобрать подходящую батарею для отопления различных типов помещений.

Радиатор стальной тип 22 характеристики. Тип 22

Повышенная теплоотдача.
Стойкость к гидроударам.
Термостойкое защитно-декоративное покрытие.
Многоступенчатый контроль качества.
Покраска в любой цвет по палитре RAL.
Гарантия - 10 лет.

Подробнее

Описание

Радиаторы типа 22 с боковым подключением востребованы и популярны в силу своей универсальности. Модели этого типа состоят из:

• двух стальных панелей;
• двух встроенных между панелями конвекторов;
• воздуховыпускной решетки;
• боковых декоративных панелей.

Устройство радиаторов типа 22 Сompact

Панели радиаторов LEMAX Premium изготовлены из стали толщиной 1,2 мм, отличаются высокой теплоотдачей и низкой инерцией: быстро нагреваются и, при необходимости, быстро остывают. Пара встроенных между отопительными панелями конвекторов представляет собой рифленые стальные листы (толщина стали 0,4 мм). П-образная форма конвекторов создает потоки теплого воздуха, которые поднимаются вдоль «ребер» и нагревают помещение.

Идея универсальности радиаторов этого типа заключается в способе подключения – оно боковое, пригодное как для однотрубных, так и для двухтрубных систем. Боковое подключение является стандартным и наиболее надежным. При таком способе радиаторы даже большого размера прогреваются равномерно в верхней и нижней частях.

Применение

Универсальные радиаторы типа 22 Compact с боковым подключением рекомендованы для помещений любого типа – жилых, офисных, административных. Расчет необходимой мощности и количества радиаторов проводится с учетом объема помещений, климатических условий и теплопотерь (внешних стен, окон, близости земли и кровли).

Размерный ряд радиаторов LEMAX Premium: высота 200, 300, 400, 500, 600 мм, длина от 400 до 3000 мм с шагом 100 мм.

Радиаторы LEMAX Premium выпускаются с приваренными элементами креплений Hook/Standart.

Технические характеристики радиаторов типа 22 с боковым подключением:

• максимальное рабочее давление 1,0 МПа;
• испытательное давление 1,5 МПа;
• максимальная температура теплоносителя 120°С.

Комплектация

В комплект поставки радиаторов типа 22 Compact входят:

• радиатор - 1 шт.;
• кронштейн L- образный - 2 шт. - для радиаторов длиной от 400 мм до 1600 мм, 3 шт. - для радиаторов длиной от 1700 мм до 3000 мм; радиаторы высотой 200 мм кронштейнами не комплектуются;
• кран Маевского - 1 шт.;
• пробка глухая - 1 шт.;
• крепления для кронштейнов - 4 шт. (дюбель-шуруп) для радиаторов длиной от 400 мм до 1600 мм, 6 шт. (дюбель-шуруп) для радиаторов длиной от 1700 мм до 3000 мм;
• упаковка (пластиковые уголки и накладки, два слоя термоусадочной пленки);
• паспорт изделия.

Радиаторы высотой 200 мм кронштейнами не комплектуются!!
Гарантийный срок службы радиаторов LEMAX Premium – 10 лет.

---

Способы подсоединения

Тип 22

Тип 22

Тип 22

Документы

Паспорт радиатора Размер: 641.5 Кб

Крепление радиаторов Размер: 3 Мб

Гигиенический сертификат Размер: 1.4 Мб

Сертификат соответствия Размер: 1.4 Мб

Технические характеристики Размер: 1.4 Мб

---
