Заполнение системы отопления закрытого типа. Открытая и закрытая системы отопления: принцип заполнения

Заполнение системы отопления закрытого типа. Открытая и закрытая системы отопления: принцип заполнения

Открытая система оснащается расширительным бачком в своей верхней точке. Поверхность жидкости-теплоносителя в нем непосредственно соприкасается с атмосферным воздухом. Закрытая система оснащена мембранным расширительным бачком, герметически изолированным от атмосферы.

Отопительные системы любого типа можно заполнять следующим образом:

  • водопроводной водой, подаваемой в нижнюю точку системы – через подпиточный вентиль;
  • водой (дистиллированной) или антифризом, подавая жидкость из емкости (колодца, водоема):
  • наливом вручную и/или посредством насоса в верхнюю точку (штуцер под воздухоотводчик или через открытый расширительный бак);
  • закачиванием насосом через нижнюю точку – подпиточный вход.

Многим домовладельцам известен простейший (и наихудший!) способ заполнения открытых систем через расширительный бачок. Вода/антифриз заливаются внутрь с перерывами для выпускания воздуха. Повторять этот способ в закрытых системах, используя патрубки верхних воздухоотводчиков, не рекомендуется. Воздух, изначально заполняющий систему, проходит вверх через слой заливаемой воды, растворяясь в ней. Воздушные пробки, препятствующие току воды по трубам и радиаторам, будут вам гарантированы.

Тогда как заполнить систему отопления закрытого типа? Рекомендуемым способом заполнения любых систем отопления является подача жидкости под давлением (из водопровода или емкости посредством насоса) через нижний подпиточный вентиль.

Заполнение системы отопления закрытого типа. Открытая и закрытая системы отопления: принцип заполнения

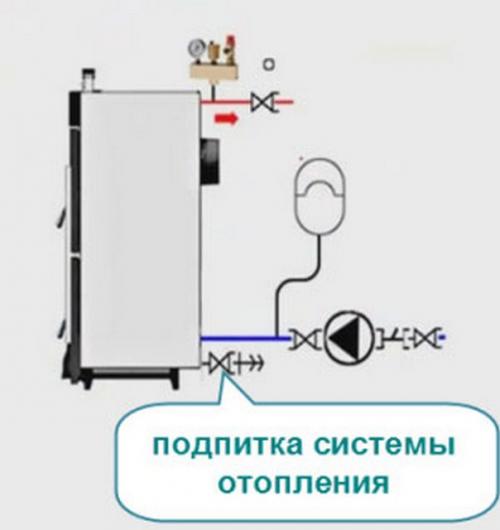

Расположение узла подпитки системы отопления.

Как заполнить систему отопления двухконтурного котла. Подпитка системы

Чтобы закрытая система отопления работала эффективно, в ней нужно поддерживать постоянное рабочее давление. А оно зависит от объёма жидкости, циркулирующей в трубах и радиаторах. Её утечки неизбежны, какими бы герметичными ни были узлы и места их соединения. Поэтому требуется постоянная подпитка системы отопления частного дома теплоносителем. Её производят через клапаны подпитки, монтируемые в месте с минимальным давлением жидкости (как правило, перед насосом).

Эти приборы бывают с механической и автоматической подачей теплоносителя. Если дом небольшой, имеет маломощную систему отопления, механического клапана достаточно. В этом случае перепады давления гасятся с помощью резиновой мембраны бачка. Но чтобы не допустить аварии, потребителю придётся постоянно контролировать давление в системе. Такая необходимость отсутствует после установки автоматического клапана (если он идёт в комплекте с котлом, ещё один покупать не нужно) с манометром. При наличии этого прибора не возникнет вопроса о том, как правильно заполнить систему отопления водой, не нарушив баланса давления теплоносителя.

Чтобы заполнение водой отопительной системы не вызывало постоянных хлопот, не отнимало много времени, необходимо установить современное оборудование (двухтрубную закрытую систему). Более подробно о двухтрубной системе отопления можно прочитать здесь. Нужно подойти к процессу заливки ответственно, и тогда дом много лет будет тёплым и комфортным.

  • Выбор теплоносителяКак заполнить систему обогрева через подпиткуЗаполнение закрытого отопления насосомЗаполнение системы через двухконтурный котел

Перед началом отопительного сезона нужно проводить комплексное обслуживание контура обогрева. К таким мерам относитсяпромывка системы, проверка работоспособности оборудования. После этого нужно заполнить систему отопления закрытого типа и стравить весь воздух. Способов заполнения контура несколько. Очень важно во время выполнения работы следить за уровнем давления. Оптимальные значениярабочего давленияуказаны в паспорте каждого элемента контуру.

Как правильно заполнить систему отопления в частном доме. Виды теплоносителей и требования, предъявляемые к ним

В автономных системах отопления для частного дома применяются жидкие теплоносители следующего типа:

  • Вода .

Это наиболее распространенный вид теплоносителя, обладающий следующим рядом преимуществ:

  1. Минимальная цена.
  2. Доступность.
  3. Максимальная теплоемкость (способность передавать тепло).
  4. Низкая вязкость, а, значит, наименьшая нагрузка на циркуляционный насос.
  5. Невысокая коррозионная активность – только при наличии растворенного кислорода.
  6. Экологическая чистота.
  7. Небольшой коэффициент расширения – не более 0,03%.
Вода – наиболее распространенный и доступный теплоноситель для большинства систем отопления Источник eurosantehnik.ru

Недостатки применения воды в качестве теплоносителя проявляются в коррозионной активности на незащищенных стальных частях системы, а также высокой температуре кристаллизации. Поэтому если дом в холодное время оставляется на достаточное для охлаждения помещений до 00С, то воду потребуется слить. В противном случае под силой расширения замерзающая вода разорвет трубы, батареи и теплообменник.

  • Тосол .

Представляет собой антифриз для радиаторов автомобилей, эксплуатируемых в мороз. В последнее время им предпочитают заполнять автономные системы отопления только закрытого типа – ввиду высокой токсичности паров не применяется для открытых схем. Маркируется цифрами – 65, 40 или 30 – что означает, отметку замерзания жидкости при температуре ниже нуля.

Характеризуется следующим рядом особенностей:

  1. Средняя рыночная цена.
  2. Показатель теплоемкости средний, но ниже, чем у воды.
  3. Высокая вязкость – что характеризует большую нагрузку на насос.
  4. Практически полное отсутствие коррозионной активности.
  5. Токсичность – из-за входящего в состав этиленгликоля.
  6. Коэффициент расширения – до 0,05% – почти в 2 раза выше, чем у воды.
Тосол содержит вредный этиленгликоль, поэтому применять его допускается только в закрытых системах Источник otoplenie-gid.ru

В отличие от воды тосол не вызывает коррозии, однако это далеко не всегда хорошо. Так, например, если отопительный контур разгерметизируется, жидкость начет протекать, в то время как вода и прочие коррозионные жидкости быстро «залечат» места утечки образованием ржавчины.

  • Пропиленгликоль .

Главные эксплуатационные особенности:

  1. Низкая теплоемкость. В чистом виде почти в 2 раза ниже, чем у воды. Однако при разбавлении с водой показатель возрастает до приемлемого.
  2. Высокая вязкость, что создает дополнительную нагрузку на насосное оборудование.
  3. Коэффициент расширения – не более 0,05%.
  4. Безвредность.
  5. Отсутствие коррозионной активности благодаря присадкам.

Хотя пропиленгликоль самый дорогой в рассматриваемом списке антифризов, популярность его высока благодаря абсолютной безвредности. В очищенном виде он добавляется и в косметические средства, и в кондитерские изделия.

Пропиленгликоль – лучший вариант антифриза для системы отопления частного дома Источник santehexpress.ru
  • Рассол .

Средство представляет собой раствор простых солей – обычной поваренной, хлористого кальция и некоторых других. Применяется как бюджетная альтернатива – для заполнения системы отопления в частном доме вместо воды. Температура замерзания рассола тем ниже, чем больше концентрация солей.

Особенности эксплуатации:

  1. Наименьшая стоимость – по цене количества применяемых солей.
  2. Достаточная теплоемкость – на 2/3 показателя для воды.
  3. Минимальная вязкость.
  4. Коэффициент расширения – 0,03%.
  5. Отсутствие токсичности.

Главные недостатки проявляются в виде низкой подвижности жидкости при большой концентрации солей и высокой коррозионной активности на стенки металлических элементов системы.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/kak-zapolnit-sistemu-otopleniya-zakrytogo-tipa-kak-zakachat-teplonositel-v-zakrytuyu

Заполнение системы отопления через обратку. По каким причинам происходит убыль теплоносителя?

Подпитка для того и нужна, чтобы компенсировать убыль теплоносителя, которая может происходить по нескольким причинам:

  • Во-первых, убыль теплоносителя может происходить по причине совершенно обычной протечки, которая может возникнуть в любой системе отопления. Особенно часто это проявляется на стыках и проявляется при опрессовке и сразу после этого устраняется. При проектировании систем отопления и их монтаже лучше всего придерживаться простого правила – стараться сделать все стыки не «похороненными» в стяжках или стенах, а сделать открытыми. Пусть лучше они будут в доступных для обслуживания коллекторах, а не внутри строительных конструкций. Конечно, это приводит к перерасходу труб, но при каких-то проблемах легче затянуть или поменять фитинг, чем делать «вскрытие» стяжки или стен.

Заполнение системы отопления через обратку. По каким причинам происходит убыль теплоносителя?

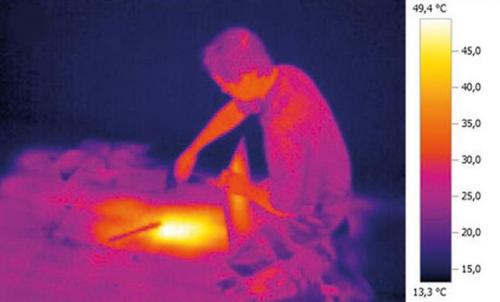

Самые неприятные утечки в системе отопления — это на стыках «похороненных» в стяжках пола. И бывает, что без тепловизора их не найти

  • Во-вторых, при критических превышениях режимов может произойти повышение давления в системе отопления, что может привести к срабатыванию аварийного клапана, который сбрасывает часть теплоносителя. Это может привести к такой утечке, которая будет критичной для поддержания нужного давления. Такой клапан еще часто называют взрывным, что далеко не в полной мере отражает его назначение.
  • В-третьих, в открытых системах отопления происходит банальное испарение из расширительного бака, что ведет к уменьшению объема теплоносителя. Баки стараются делать не полностью открытыми, а просто имеющими связь с атмосферой, но, тем не менее, вода все равно хоть помалу, но постоянно испаряется.
  • В-четвертых, в любой системе отопления устанавливаются так называемые автоматические воздухоотводчики – устройства, призванные удалять воздух, который абсолютно не нужен в теплоносителе. Воздух всегда присутствует в воде, но при нагревании он может от нее отделяться и скапливаться в виде пузырей в верхних частях трубопроводов, в местах поворота труб или переходов их диаметров. Именно в этих местах и устанавливают автоматические воздухоотводчики, которые выпускают только воздух, но препятствуют утечке теплоносителя. При их срабатывании объем и давление в системе неизбежно снижается и немного теплоносителя выходит все равно в виде пара. Автоматические воздухоотводчики также обязательно устанавливаются в группе безопасности котла.
  • В-пятых, воздушные пузыри образуются и в радиаторах отопления, особенно при боковом или нижнем их подключении. Можно даже сказать, что при заполнении системы отопления теплоносителем воздушные пробки обязательно будут образовываться в радиаторах. Автоматические воздухоотводчики устанавливать в радиаторах нецелесообразно, так как это дорого и некрасиво. Поэтому устанавливают в тупиковых частях радиаторов так называемые краны Маевского, которые открывают вручную при помощи специального ключа или отвертки. При удалении воздуха с радиаторов, естественно, происходит хоть и малая, но все же потеря теплоносителя.

Как залить воду в систему отопления с насосом. Открытая и закрытая системы отопления: принцип заполнения

Открытая система оснащается расширительным бачком в своей верхней точке. Поверхность жидкости-теплоносителя в нем непосредственно соприкасается с атмосферным воздухом. Закрытая система оснащена мембранным расширительным бачком, герметически изолированным от атмосферы.

Отопительные системы любого типа можно заполнять следующим образом:

  • водопроводной водой, подаваемой в нижнюю точку системы – через подпиточный вентиль;
  • водой (дистиллированной) или антифризом, подавая жидкость из емкости (колодца, водоема):
  • наливом вручную и/или посредством насоса в верхнюю точку (штуцер под воздухоотводчик или через открытый расширительный бак);
  • закачиванием насосом через нижнюю точку – подпиточный вход.

Многим домовладельцам известен простейший (и наихудший!) способ заполнения открытых систем через расширительный бачок. Вода/антифриз заливаются внутрь с перерывами для выпускания воздуха. Повторять этот способ в закрытых системах, используя патрубки верхних воздухоотводчиков, не рекомендуется. Воздух, изначально заполняющий систему, проходит вверх через слой заливаемой воды, растворяясь в ней. Воздушные пробки, препятствующие току воды по трубам и радиаторам, будут вам гарантированы.

Тогда как заполнить систему отопления закрытого типа? Рекомендуемым способом заполнения любых систем отопления является подача жидкости под давлением (из водопровода или емкости посредством насоса) через нижний подпиточный вентиль.

Заполнение системы отопления закрытого типа. Открытая и закрытая системы отопления: принцип заполнения 02

Расположение узла подпитки системы отопления.

Как заполнить систему отопления антифризом. Как залить незамерзайку в открытую и закрытую системы отопления

Есть некоторые различия заливки незамерзайки в закрытую либо открытую систему отопления.

Для начала разберёмся, как заливать антифриз в систему отопления открытого типа. Это будет именно тот случай, когда стоит приобрести безвредный пропиленгликоль. Расширительный бак в такой системе открытый, и так как обычно он располагается на чердаке дома, то в жилое помещение может, пусть и не в значительных количествах, но попадать испарение. Да и вообще пользоваться незамерзайкой в системе открытого типа немного нелогично. Хорошо будет переделать систему в закрытую, откуда не будут выходить пары.

Заполнение системы отопления закрытого типа. Открытая и закрытая системы отопления: принцип заполнения 03

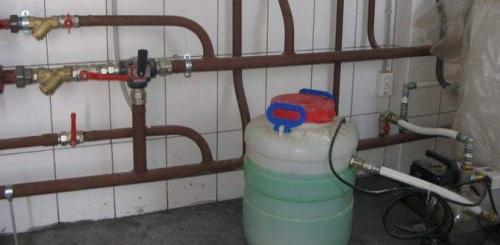

Заполняем систему отопления антифризом

Концентрат нужно разбавить и понемногу при помощи насоса заливать в расширительный бак либо подпиточный вентиль. Все воздушные краны Маевского на батареях должны быть открыты, а по мере заполнения закрываться. Степень заполнения должна быть до 1/3 расширительного бака.

Про устройство и принцип работа крана Маевского можете прочитать на этой странице.

Помните, что перед закачкой антифриза нужно проверить систему отопления на открытие всех запорно-регулирующих элементов.

Уже после включения котла и его прогрева, стоит ещё раз развоздушить батареи. В случае падения уровня нагретого теплоносителя в расширительном бачке, антифриз нужно долить где-то до его половины.

Теперь перейдём к вопросу, как заполнить систему отопления закрытого типа антифризом. Скорее всего, что удобнее, вам потребуется использовать насос для закачки антифриза в систему отопления. Его нужно присоединить к штуцеру.

Если же насос для подпитки системы отопления незамерзайкой отсутствует, то вас ждёт нелёгкая работа по заливу жидкости через самую высокую точку, открыв автоматический воздуховой отводчик. Лучше, чтобы у вас был напарник, в задачи которого будет входить выпускание воздуха из батарей во время вашей закачки антифриза в котёл.

О том, как и чем можно промыть радиаторы отопления, можете прочитать тут.

Перед тем, как начать работу, стоит убедиться в следующем:

  • что все запорные элементы находятся в открытом положении;
  • что краны, перекрывающие котёл, закрыты;
  • что вы разбавили концентрат незамерзайки в правильном соотношении согласно инструкции;
  • что краны Маевского перекрыты;
  • что вентили, которые перекрывают мембранный расширительный бак, в открытом положении.

Работа начинается с закачивания незамерзающей жидкости до уровня, пока манометр не укажет значение давления 1,4-1,5 Бар. После сигнала нужно сказать напарнику, чтобы он плавно стал выпускать воздух из батарей, сначала с самых нижних. Вам же требуется следить за тем, чтобы показатель давления на приборе не падал и, если что, подкачивать теплоноситель.

Хорошо, если в системах закрытого типа на подпиточной врезке стоит обратный пружинистый клапан. В случае его отсутствия закачать туда «незамерзайку» или воду было бы очень сложно.

Воздух весь спущен. Теперь пора снова закачать антифриз до давления 1,5 Бар. Затем по очереди нужно открывать краны, которые отсекают котёл, – изначально на обратной, а потом на подающей сети. Второй кран стоит открывать не спеша. Так, чтобы воздух успевал уйти через автоматический воздуховой отводчик, что стоит на группе безопасности котла. Давление опять начнёт падать и придётся быстро подкачивать незамерзающую жидкость.

В момент запуска котла и прогрева теплоносителя необходимо внимательно следить за цифрами манометра, которые не должны быть больше 1,8 Бар в работе. Последним этапом будет сброс воздуха из приборов отопления и настройка давления.

Будьте предельно внимательны при работе с кранами Маевского, не обожгитесь и не пролейте антифриз.

Теперь вы знаете, зачем нужен антифриз в системе отопления, плюсы и минусы этой жидкости по сравнению с водой. Знаете, как провести заливку незамерзающей жидкости и что это будет намного легче сделать, если иметь помощника. Наполнить отопительную систему можно при помощи любого насоса, который есть в хозяйстве.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/kak-zapolnit-sistemu-otopleniya-zakrytogo-tipa-kak-zakachat-teplonositel-v-zakrytuyu

Заполнение системы отопления в многоквартирном доме. Как работает система центрального отопления


В большинстве домов нашей необъятной Родины, которая к слову на 2/3 состоит из вечной мерзлоты, тепло в квартиры поступает от ТЭЦ, и называется это гордым словом «центральное отопление». Об этом мы сегодня и поговорим. ТЭЦ нагревает теплоноситель и по трубам, как по кровеносным сосудам, через весь город тепло поступает к вам в дом: сначала в тепловой узел, который как правило расположен в подвале, а затем и в батареи Вашей квартиры. Отдавая тепло, теплоноситель остывает и через так называемую обратку, уходит назад на ТЭЦ. Кстати, как правило теплоноситель — это обычная вода с добавлением присадок, которые предотвращают отложения в батареях отопления и трубах.Тут кстати, есть очень важный нюанс, о котором как показала моя практика даже многие сантехники не подозревают. В тепловом узле есть элеваторный узел, изобретение 19 века, но увы до сих пор повсеместно применяемое.

Заполнение системы отопления в многоквартирном доме. Как работает система центрального отопления

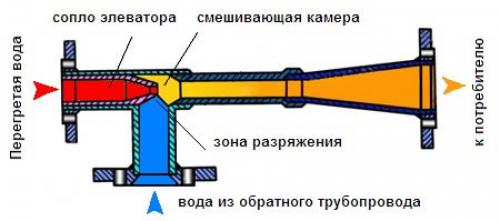

В элеваторном узле, есть так называемое сопло, он же конус. Многие сантехники считают, что его задача просто заузить сечение, чтобы поменьше тепла поступало в дом. На самом деле нет. Его задача, создать разрежение, при котором горячая вода с подающего трубопровода на высокой скорости, но с меньшим давлением, начинает смешиваться с остывшей обраткой (с той водой, которая уже прошла через батареи отопления Вашего дома) и за счет этого происходит регулирование температуры отопления на вводе в дом. К сожалению, сопло — устройство примитивное, изобретенное в 19 веке, и поэтому смешивание происходит всегда одинаковое, независимо от того, какая температура сейчас на улице +5 или -40.Многие сантехники, когда получают жалобы от жильцов, которым стало холодно растачивают сопло элеватора выше нормативного сечения или даже полностью его убирают. Делать это категорически не рекомендуется, так как согласно графику, ТЭЦ в сильные морозы подает теплоноситель под крайне высоким давлением температурой до 130 градусов! Если запустить такое тепло в квартиру, и не дай Бог прорвет батарею отопления — жертвы гарантированы. Кстати, ровно по этой причине производители полипропиленовых труб, так широко полюбившихся российским сантехникам, запрещают или не рекомендуют использовать их на центральном отоплении . Большинство полипропиленновых труб держат максимум 90 градусов и то, относительно не долгий срок. Посмотрите теперь на трубы в вашей квартире и задумайтесь.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/kak-zapolnit-sistemu-otopleniya-antifrizom-kak-zalit-antifriz-v-zakrytuyu-sistemu-otopleniya

Как запустить отопление в квартире. Запуск системы отопления

        Здраствуйте, друзья! Эта статья про то, как проводить запуск внутренней системы отопления. Обычно эта процедура производится после выхода приказа, постановления или распоряжения местной администрации о начале отопительного сезона. Итак, в какой же последовательности происходит пуск водяной сети отопления?

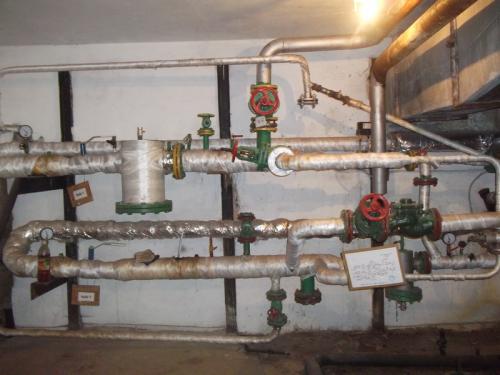

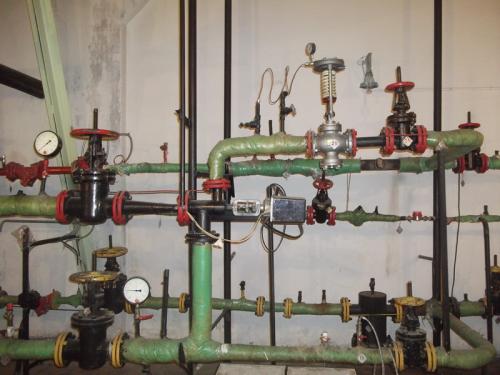

       Пуск отопления лучше проводить бригадой из двух, трех человек. Запуск отопления производится в тепловом пункте (ИТП) с открытия задвижки на обратном трубопроводе.

Как запустить отопление в квартире. Запуск системы отопления

Заполнение системы именно через обратку делают для того, чтобы предотвратить разрушение радиаторов высоким давлением в подаче. Открытие задвижек следует производить плавно, без резких движений.При этом надо посматривать на манометр, чтобы не было слишком резкого падения давления. Одновременно нужно открыть воздушники в верхних точках системы отопления. После появления в них воды и выхода воздуха, воздушники закрываются.

        Затем также плавно открывается задвижка на подаче. После того как установилась циркуляция, необходимо проверить работу стояков отопления. А именно наличие циркуляции воды. Если циркуляции нет, значит сбрасываем воздух из верхних точек внутренней системы отопления (на верхних этажах здания). По опыту могу сказать, что проблемы с завоздушиванием возникают в однотрубных системах, там где есть перемычки (замыкающие участки) на подводках стояков к радиаторам.В этом случае в радиаторах верхних этажей воздух как бы «запирается» из за этих самых перемычек, и приходиться немного повозиться, чтобы его выгнать оттуда.

        Но обычно, если зданий много, работа стояков сразу не проверяется, так как нет времени, а производится уже потом, по мере поступления жалоб на плохую работу стояков. Если есть время и возможность, то лучше все таки сразу проверить работу стояков отопления.

       Затем необходимо проверить показания манометров в тепловом пункте. Показания должны соответствовать режимным, то есть тем давления в подаче и обратке, которые обеспечивает теплоснабжающая организация.

Как запустить отопление в квартире. Запуск системы отопления

       В завершение статьи несколько советов про запуск отопления при низких температурах наружного воздуха, то есть проще говоря, зимой.

Во избежание размораживания систему отопления следует заполнять по группам стояков (5-6 стояков), начиная от самых удаленных от теплоузла.

Наполнение и пуск стояков лестничных клеток следует производить после пуска после наполнения и пуска основных стояков системы отопления здания.

Стояки и радиаторы, которые находятся в комнатах, сообщающихся с наружным воздухом (тамбуры, проходы и т.д.) должны быть отключены при запуске отопления, и пуск отопления через них должен производиться в последнюю очередь, после того как будут подключены все остальные стояки отопления.

Буду рад комментариям к статье.
