Площадь чугунного радиатора отопления. Как рассчитать площадь окраски чугунных радиаторов отопления

Площадь чугунного радиатора отопления. Как рассчитать площадь окраски чугунных радиаторов отопления

Чугунные батареи, прослужившие много лет, портят интерьер помещения непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Порядок расчета площади

Такую проблему, как плохой вид старых приборов из чугуна, легко решить, для чего нужно их поверхность окрасить. Прежде всего, необходимо выяснить, сколько грунтовочной смеси и краски следует приобрести.

Это можно узнать, определив площадь окраски чугунных радиаторов. Затем изучают рекомендации, которые имеются на банке с красящим составом. В них всегда присутствует информация относительно расхода краски на один квадратный метр.

Самостоятельно узнать площадь секции чугунного радиатора для окраски невозможно. Это и не требуется, поскольку изготовители отопительного оборудования предоставляют данную информацию в прилагаемой к изделиям инструкции. Вернее, в документации указывают величину площади нагрева, а поскольку прогреваться будет каждый сантиметр, то эта величина и является размером всей ее поверхности.

Известно, что площадь ребра изделия МС-140-500 равна 0,244 кв. м, а модифицированная секция этого прибора, имеющая межосевое расстояние 300 миллиметров, обладает площадью 0,208 кв. м.

Чтобы вычислить всю поверхность чугунного радиатора, следует:

• узнать название модели и по возможности ее производителя, так как одни и те же модификации приборов, изготовленные на разных предприятиях, имеют другие параметры – ширину и глубину;
• определиться с площадью нагрева ребра;
• умножить эту величину на количество секций.

Например, в радиаторе МС-140-500 насчитывается 10 ребер, тогда площадь поверхности составит 2,44 кв. м. После этого определяют, сколько и каких потребуется стройматериалов. При расчете расхода краски на радиаторы отопления необходимо учитывать, что ее приобретать надо с запасом, поскольку каждый слой красящего состава будет иметь разную толщину.

Подготовительные мероприятия

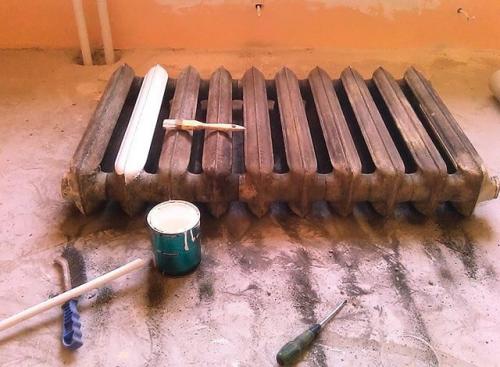

Они предполагают очистку поверхности батареи от старой краски и грязи:

• Тщательно вытирают пыль влажной тряпкой так, чтобы в выемках не осталась грязь. Для очистки труднодоступных мест, тряпку помещают между ребрами и двигают ею взад-вперед.

• Удаляют слой старой краски. Когда используют химический способ, задействуют средства Dufa, СП-6, Б52, АСЕ, но они не способны справиться с масляными составами, которые выпускались в середине 20-го века. Физический метод требует применения дрели, на которой закреплена металлическая щетка. Также можно воспользоваться напильником и наждачной бумагой.
• Наносят слой грунтовочной смеси. Она должна не только выдерживать повышенную температуру, но и соответствовать типу краски, хорошо, если они будут одинаковой марки.

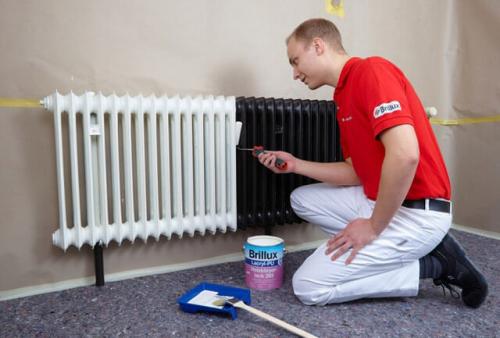

Покраска батареи

Можно покрывать площадь окраски радиаторов любым красящим составом, главное, чтобы он был устойчивым к высоким температурам. Работу выполняют при помощи изогнутой или обычной кисточки. Сначала на руки надевают перчатки, а рядом кладут ветошь или марлю, чтобы стирать следы краски на ручке кисти.

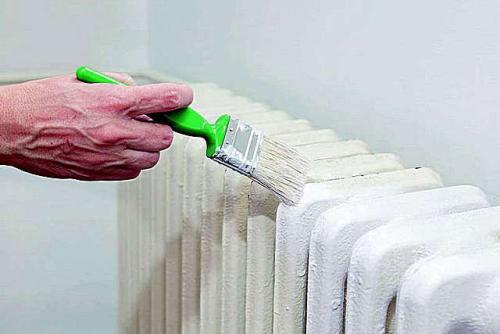

Последовательность процесса окрашивания:

1. Обновляют между трубами секций вид труднодоступных мест, используя гибкую кисть.
2. Если краска не коснулась чугуна, задействуют сложенную в жгут марлю. Его укладывают между секциями, на середину наносят красящий состав и по очереди тянут за концы.
3. Окрашивают верхнюю часть и легкодоступные места.

Расчет радиаторов отопления по площади калькулятор. Калькулятор расчета количества секций радиаторов отопления: делаем правильный расчет количества секций на комнату

В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы. Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них.

Калькулятор расчета количества секций радиаторов отопления

В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.

Калькулятор расчета количества секций радиаторов отопления

Некоторые разъяснения по работе с калькулятором

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты , которые и внесут необходимые коррективы, учитывающие различные нюансы.

— Площадь помещения – хозяевам известна.

— Количество внешних стен – чем их больше, тем выше теплопотери, которые необходимо компенсировать дополнительной мощностью радиаторов. В угловых квартирах часто комнаты имеют по две внешних стены, а в частных домах встречаются помещения и с тремя такими стенами. В то же время бывают и внутренние помещения, в которых теплопотери через стены практически отсутствуют.

— Направление внешних стен по сторонам света. Южная или юго-западная сторона будет получать какой-никакой солнечный «заряд», а вот стены с севера и северо-востока Солнца не видят никогда.

— Зимняя «роза ветров» – стены с наветренной стороны, естественно, выхолаживаются намного быстрее. Если хозяевам этот параметр неизвестен, то можно оставить без заполнения – калькулятор рассчитает для самых неблагоприятных условий.

— Уровень минимальных температур – скажет о климатических особенностях региона. Сюда должны вноситься не аномальные значения, а средние, характерные для данной местности в самую холодную декаду года.

— Степень утепления стен. По большому счету, стены без утепления – вообще не должны рассматриваться. Средний уровень утепления будет соответствовать, примерно, стене в 2 кирпича из пустотного керамического кирпича. Полноценное утепление – выполненное в полном объеме на основании теплотехнических расчетов.

— Немалые теплопотери происходят через перекрытия – полы и потолки. Поэтому важное значение имеет соседство помещения сверху и снизу – по вертикали.

— Количество, размер и тип окон – связь с теплотехническими характеристиками помещения очевидна.

— Количество входных дверей (на улицу, в подъезд или на неотапливаемый балкон) – любое открытие будет сопровождаться «порцией» поступающего холодного воздуха, и это необходимо каким-то образом компенсировать.

— Имеет значение схема врезки радиаторов в контур – теплоотдача от этого существенно изменяется. Кроме того, эффективность теплообмена зависит и от степени закрытости батареи на стене.

— Наконец, последним пунктом будет предложено ввести удельную тепловую мощность одной секции батареи отопления. В результате будет получено требуемое количество секций для размещения в данном помещении. Если расчет проводится для неразборной модели, то этот пункт оставляют незаполненным, а результирующее значение берут из второй строки расчета – она покажет необходимую мощность радиатора в кВт.

В расчетное значение уже заложен необходимый эксплуатационный резерв.

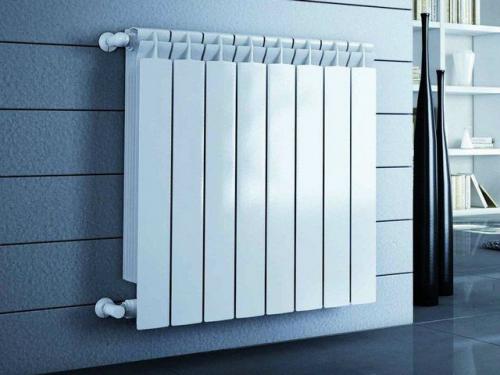

алюминиевый радиатор отопления

Что необходимо еще знать про радиаторы отопления?

При выборе этих приборов теплообмена следует учитывать ряд важных нюансов. Подробнее об этом можно узнать в публикациях нашего портала, посвящённых стальным , алюминиевым и биметаллическим радиаторам отопления.

Площадь окраски радиатора мс-140 300. Как самостоятельно рассчитать площадь покрытия и расход краски

Существуют различные способы вычисления площади покраски чугунных радиаторов, но тут бесполезно «изобретать велосипед».

Внимание! Производители теплового оборудования отражают эту информацию в техническом описании к модели. Эта величина обычно указывается как «площадь обогрева», возможны другие варианты и переводы, если это импортные модели.

Вычисляя площадь окраски чугунного радиатора МС- 140 как классического образца, берем в расчет площадь одной секции или «ребра гармошки». Она примерно равна 0,244 м2. Более современная или модифицированная секция с чуть большим межосевым расстоянием (300 мм) имеет площадь окрашивания порядка 0,208 м2.

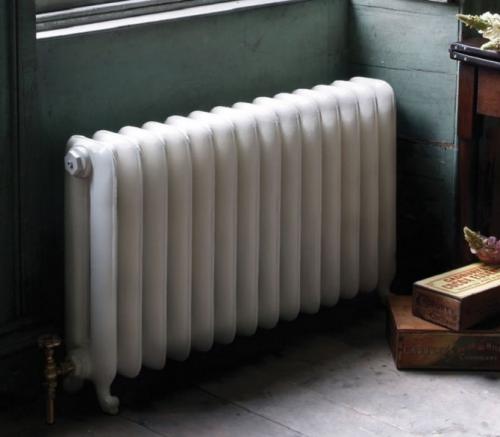

Радиатор можно покрасить в любой цвет, подходящий к общему интерьеру

Модели чугунных батарей могут сильно отличаться, поэтому для вычислений берем из документации (паспорта изделия) площадь обогрева одной секции. Далее умножаем на общую площадь всех ребер с небольшим запасом (переходники, краны, соединительные муфты, ножки). К примеру, в стандартной МС-140-500 10 ребер, множим на 10 площадь секции в 0,244 кв.м. Получаем 2,44 м2. Округляем до 3 м2 — на все примыкающие детали. Далее решаем, во сколько слоев будет покраска.

Инновационные методы определения площади окрашивания чугунных радиаторов – специальные компьютерные программы и калькуляторы. В них вводятся такие параметры:

• маркировка радиатора (согласно техдокументации).
• количество секций, их длина и высота.

Только при правильной предварительной очистке батареи краска ляжет идеально ровно

На выдаче имеем реальную площадь окраски. После получения сведений вводится «сброс» для очистки окна и ввода новых данных.

Площадь окраски радиатора мс-140 500. Калькулятор расчета краски для чугунного радиатора отопления

Современные радиаторы отопления – стальные, алюминиевые, биметаллические и некоторые другие, поступают в продажу с качественно выполненным, многослойным защитно-декоративным покрытием. При бережном обращении они могут служить по многу лет, не требуя дополнительной покраски – достаточно регулярно проводить влажную уборку. Иное дело – старые добрые чугунные «гармошки»: их необходимо окрашивать и при первичной установке, и с определенной периодичностью – в ходе эксплуатации.

Калькулятор расчета краски для чугунного радиатора отопления

Процесс окрашивания в состоянии провести любой хозяин дома или квартиры – главное, подобрать для этих целей качественную краску, подходящую по своим эксплуатационным параметрам для приборов отопления. С расходом краски, на первый взгляд – тоже все просто, так как производители указывают этот параметр на упаковочных ярлыках заводской расфасовки материала. Но вот загвоздка! – расход указывается на единицу площади, а глядя на сложную конфигурацию чугунного радиатора, прикинуть его площадь проблематично. Определять количество краски на глаз? Нет, не стоит, лучше применить калькулятор расчета краски для чугунного радиатора отопления, размещенный в данной публикации.

Цены на чугунные радиаторы

радиатор чугунный

Ниже калькулятора будут приведены краткие пояснения по работе с ним.

Калькулятор расчета краски для чугунного радиатора отопления

На чем основан и как проводится расчет?

Рассчитывать площадь, например, плоских панельных радиаторов – труда не составит, так как подлежащая периодической окраске лицевая панель чаще всего имеет прямоугольную форму. С секционными чугунными – сложнее, из-за их сложной конфигурации, поэтому калькулятор составлен именно для них, как остающихся одними из самых распространенных.

• Если «порыться» в технических характеристиках чугунных батарей, то можно при желании отыскать и значение площади их поверхности. Чтобы не отправлять читателя на самостоятельные поиски, в базе данных калькулятора собраны эти параметры для наиболее часто применяемых чугунных радиаторов серии МС, а также для более современных – серии ЧМ. Обратите внимание, что некоторые радиаторы имеют модификации – внутреннее оребрение, увеличивающее площадь теплообмена. Естественно, расход краски на такие секции буде выше.
• Безусловно, общая площадь покраски зависит от количества секций, собранных в батарею.
• В калькуляторе предусмотрена возможность сразу рассчитать и краску для покрытия труб подачи и обратки, подключенных к радиатору. Если выбран этот путь вычисления, то появятся дополнительные поля для ввода значений диаметра трубы и ее общей длины.
• Расход краски взят усреднённый по ее основным типам, подходящим для окрашивания радиаторов – это масляная, алкидная, термостойкая акриловая и специальная силиконовая для металла. У разных марок сходных по основе красок расход может несколько отличаться, но если проанализировать наиболее часто применимые составы, то нельзя не заметить, что все значения расхода примерно балансируют около одного усредненного показателя. Именно эти значения и внесены в алгоритм расчета.
• Несмотря на то что разные производители оперируют и различными единицами измерения расхода краски, уместнее всего принимать за общий эталон – весовой показатель, то есть килограммы на квадратный метр (именно в килограммах традиционно измеряются ЛКМ при планировании строительных работ). На любой из упаковок краски, помимо объема, обязательно указывается и масса нетто.
• Будет предложено указать число планируемых слоев покраски. Обычно для качественного  покрытия белого цвета достаточно двух слоев. Тем не менее, ситуации случаются разные, и вариативность ввода значения расширена — от одного до трех слоев. При этом учтено, что с каждым последующим нанесением расход краски несколько сокращается.
• Итоговый результат калькулятора сразу учитывает и традиционно создаваемый запас материала, равный 10% от расчетного количества.

Чугунные радиаторы МС – «нестареющие ветераны»

Какими бы новинками ни радовал ассортимент современных приборов отопления, чугунные радиаторы наверняка будут состоять на службе человеку еще очень долго. В чем секрет долголетия этих батарей, каковы их технические характеристики, как сделать расчет необходимого количества секций для эффективного обогрева помещения – обо всем этом читайте в специальной публикации нашего портала «Чугунные радиаторы МС-140» .

Площадь секции чугунного радиатора. Калькулятор расчета количества секций чугунного радиатора МС – с подробными коментариями

Несмотря на широкий ассортимент современных теплообменных приборов отопления, привычные всем чугунные радиаторы-«гармошки» вовсе не собираются уходить в небытие. Мало того, производители таких батарей не испытывают никаких проблем со сбытом. Это объясняется отменной надежностью изделий, которые могут служить по полувеку и больше, и высокими показателями теплоотдачи.

Калькулятор расчета количества секций чугунного радиатора МС

Как правильно определиться с количеством секций подобных радиаторов, чтобы обеспечить в помещении комфортные условия проживания? Все зависит от особенностей комнаты, где их планируется установить, и от параметров самих батарей – они могут существенно различаться. Прийти к правильному решению поможет наш калькулятор расчета количества секций чугунного радиатора МС.

Расчет требует некоторых пояснений – они будут приведены ниже калькулятора.

Калькулятор расчета количества секций чугунного радиатора МС

Разъяснения по проведению вычислений

Алгоритм расчета построен на том, что для отопления 10 м² требуется 1 кВт тепловой энергии. Понятно, что это соотношение – весьма условно, поэтому оно будет корректироваться целым рядом коэффициентов, учитывающих специфику помещения.

• Площадь помещения – вычислить несложно, особенно если комната имеет традиционную прямоугольную конфигурацию.

• Количество внешних стен. Чем их больше, тем существеннее теплопотери, и это учтено программой расчета.
• Немалое значение имеет расположение внешних стен комнаты относительно сторон света. Причину, наверное, пояснять не требуется.
• Если стена расположена с наветренной стороны относительно традиционных зимних ветров, то она будет выхолаживаться быстрее – стало быть, необходим запас тепловой мощности для компенсации этого явления.
• «Уровень мороза» характеризует климатические особенности региона. В этой графе указываются не аномальные температуры, а вполне обычные для самой холодной декады зимы.
• Если стена утеплена в полной мере, на основании проведенных теплотехнических расчетов, то уровень термоизоляции может считаться качественным. Вообще неутепленные стены, в принципе, даже рассматриваться не должны, так как отопление станет переводом денег на энергоресурсы, и все равно в доме не достичь комфортного микроклимата.
• Чем выше потолки, тем значительнее объем комнаты, и тем больше требуется тепловой энергии для ее прогрева.
• Две следующие графы учитывают соседство комнаты по вертикали – сверху и снизу, то есть, по сути, теплопотери через потолок и пол.
• Далее – несколько полей касающихся наличия и особенностей окон. Естественно, что от этих параметров напрямую зависит общая потребность помещения в тепловой энергии для компенсации возможных теплопотерь.
• Если в помещении имеется постоянно используемая дверь, выходящая на улицу, в холодный подъезд или на неотапливаемый балкон, то любое ее открытие сопровождается притоком холодного воздуха. Это необходимо компенсировать определенной добавкой мощности.
• Особенности конкретной системы отопления могут повлиять на схему врезки радиаторов в контур. А это, в свою очередь, отражается на теплообменных характеристиках батарей. Необходимо выбрать из представленных примеров предполагаемую схему врезки.
• Радиатор, размещенный на стене открыто, спрятанный в нишу или прикрытый кожухом – все они будут серьезно различаться по своей теплоотдаче. Это учтено в специальном поле ввода — необходимо выбрать из списка особенности установки.
• Наконец, сами по себе модели чугунных радиаторов МС различаются линейными параметрами и, соответственно, своей удельной тепловой мощностью в пересчете на одну секцию. В предлагаемом списке представлены самые распространение типы чугунных батарей МС, а их характеристики уже заложены в программу расчета.
• Результат покажет рекомендуемое количество секций для установки в конкретном помещении.

Площадь радиатора отопления

Радиаторы отопления один из ключевых элементов общей отопительной системы. К выбору радиаторов стоит подходить основательно. Необходимо учитывать место установки прибора, его мощность. Важным критерием при выборе оптимального варианта является площадь радиатора отопления .

Назначение радиаторов отопления и их основные виды

Цель любой отопительной системы – формирование и поддержание комфортного уровня температуры в жилых помещениях. Работа радиаторов как раз направлена на создание определенного теплового баланса. Радиаторы в силу своих характеристик быстро нагревают воздух.

При покупке радиаторов отопления многие ориентируются, прежде всего, на их внешний вид. Это вполне нормально, учитывая, что они является неотъемлемой частью любого жилого помещения: квартиры, загородного дома. При выборе данных приборов максимальное внимание необходимо уделить такому показателю как прочность. Благодаря ей радиатор сможет выдерживать давление, которое создается отопительной системой. Сейчас среди всего многообразия радиаторов можно выделить несколько основных видов: секционные алюминиевые, биметаллические и стальные панельные. Так например, давление которое могут выдерживать стальные радиаторы равно 10 Атм, у биметаллических такой показатель выше – 35 Атм. Чтобы выбранный радиатор, полностью соответствовал параметрам и помещению, необходимо произвести расчет площади радиатора отопления.

Как рассчитать площадь радиатора отопления?

Чтобы сделать правильный расчет и определить площадь , необходимо определиться с типом прибора, а также с конструктивными особенностями помещения, где он будет устанавливаться. Традиционно количество радиаторов соразмерно количеству окон в комнате. В угловых помещениях радиатор обычно располагается на торцевой стенке. При расчете площади радиаторного прибора в основу расчета берется площадь нагревательной поверхности радиатора, которая направлена на выполнение основной функции - обеспечение тепловым потоком.

Вычисление площади может происходить несколькими способами.

• Метод стандартного расчета: вычисление проводится согласно нормативам. Традиционно предполагается, что на 1 кв. метр помещения требуется 100 Вт мощности радиатора отопления. Параметр мощности каждой секции радиатора может варьироваться, возьмем средний показатель в 180 Вт. В таком случае получается, что для обогрева, например, комнаты в 24 кв. метра, понадобится примерно 13 секций радиатора.

Расчет происходил по формуле S*100/P, где

S = площадь помещения

P = мощность одной секции радиатора отопления

24*100/180=13,13

У способа расчета площади радиатора таким методом могут быть корректировки, для угловых и торцевых помещений требуется примерно на две радиаторных секции больше.

• Метод расчета площади отопительного радиатора с учетом примерных параметров

При таком способе учитываются параметры стандартной планировки помещения. В расчет берется высота потолков (в типовом варианте это приблизительно 2,6 метра) и общее число квадратов. На 1,8 кв. м. предполагается одна секция радиатора. Необходимо понимать, что данный способ расчетов является весьма условным. Если радиатор окажется пониженной мощности, метод окажется малоэффективным.

• Объемный способ расчета площади радиатора отопления

Метод определения требуемой площади радиатора основан на расчете объема помещения, в котором предполагается его установка. Показатели длины, ширины и высоты умножаются между собой и делятся на пять. Именно 5 куб. метров помещения может оптимально обеспечить теплом одна секция радиатора. В результате получаем требуемое количество радиаторных секций.

На что необходимо обратить внимание, проводя расчет площади радиатора

- По своей мощности секционные отделы радиатора могут быть в диапазоне 120-220 Вт. Параметры каждой модели необходимо изучать индивидуально.

- Специалисты рекомендуют приобретать радиаторные приборы, мощность секций которых на 20 % выше по сравнению с расчетной площадью, на случай дополнительных факторов (потеря тепла, более холодные погодные условия и т.д.)

- Если площадь радиатора отопления самостоятельно вы рассчитать не смогли, можно воспользоваться помощью специалистов.
