Площадь обогрева одной секции чугунного радиатора. Что такое теплоотдача и мощность радиаторов

Площадь обогрева одной секции чугунного радиатора. Что такое теплоотдача и мощность радиаторов

Мощность чугунных радиаторов отопления и их теплоотдача относятся к основным характеристикам любого прибора, обеспечивающего обогрев помещения. Обычно производители оборудования для отопительных конструкций указывают данный параметр для одной секции батареи, а требуемое их количество рассчитывают, исходя из размеров помещения и необходимой теплоотдачи чугунных радиаторов отопления.

Кроме этого учитывают и другие факторы, такие, например, как объем комнаты, наличие окон и дверей, степень утепления, особенности климатических условий и т.д. Теплоотдача радиаторов отопления зависит от материала их изготовления. Следует отметить, что чугун проигрывает в данном вопросе алюминию и стали. Теплопроводность данного материала ниже в 2 раза, чем у алюминия. Но данный недостаток компенсирует низкая инертность чугуна, который набирает тепло и отдает его долго.

В закрытых системах отопления с принудительной циркуляцией эффективность алюминиевых батарей будет значительно больше, но при условии наличия интенсивного потока теплоносителя. Что касается открытых конструкций, то при естественной циркуляции чугун имеет больше преимуществ.
Примерная мощность одной секции чугунного радиатора составляет 160 ватт, в то время как у алюминиевых и биметаллических приборов аналогичный параметр находится в пределах 200 ватт. Поэтому при равных условиях эксплуатации батарея из чугуна должна иметь большое количество секций.

Сколько кВт в одной секции чугунного радиатора. Сколько реальных кВт тепла в одной секции радиатора

Сколько кВт в 1 секции чугунного, биметаллического, алюминиевого или стального радиатора? Реальное количество киловатт, которое пишут производители, не соответствует действительности. А это ! Используя завышенные данные вы не сможете.

На рынке представлены четыре вида батарей отопления – чугунные, биметаллические, алюминиевые и стальные. Они отличаются дизайном,, размерами и стоимостью. Но прежде всего вам важно знать, их теплопроизводительность – от этого зависит, насколько хорошо они будут обогревать помещение.

Что нужно знать про мощность радиаторов?

Теплоотдача радиатора зависит от температуры теплоносителя и воздуха в помещении. Чем больше эта разница, тем лучше он отдает тепловую энергию.

Наглядный пример:

Если в помещении 0 градусов, то батарея будет остывать быстрее, чем если бы в комнате было +24. Соответственно – он отдает больше тепла. Получается, при 0 градусов мощность отопительного прибора больше.

Производители часто заявляют завышенные технические характеристики. Они показывают мощность для разницы температур в 65-70 °С. А в реальности перепад температур составляет 35-50 градусов.

Поэтому, если вы видите в инструкции тепловую мощность секции в 200 Вт при ΔТ = 70, реально она составляет 150-160 Вт (ΔТ обозначает перепад температур).

Зная значение реальной мощности можно подсчитать необходимое количество секций в.

Сколько кВт в одной секции алюминиевого радиатора

Тепловая мощность секции алюминиевого радиатора зависит от объема воды, которая находится в ней. Стандартные объемы – 0,35 и 0,5 л.

Алюминиевые батареи отдают тепло на 50-60% за счет излучения и на 40-50% в виде конвекции. Отсекатель воздуха усиливает конвекцию на 20-25%, что повышает теплоотдачу.

При температуре воздуха 20-24 °С и воды в контуре 65-70 °С тепловая мощность одной алюминиевой секции составляет:

• Объем 0,35 л., без отсекателя – 0,1-0,12 киловатт;
• Объем 0,35 л., с отсекателем – 0,12-0,13 киловатт;
• Объем 0,5 л., без отсекателя – 0,155-0,170 киловатт;
• Объем 0,5 л., с отсекателем – 0,170-0,200 киловатт.

Точное количество теплоотдачи сложно назвать – оно зависит от особенностей конструкции, диаметра труб, толщины ребер. На производительность влияет тип подключения батареи, скорость прокачки воды, загрязненность внутренних поверхностей.

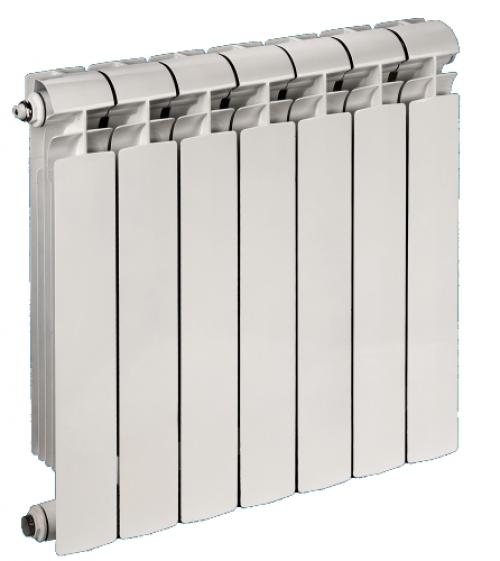

Алюминиевый радиатор без отсекателей воздуха.

Сколько кВт в одной секции чугунного радиатора

Производительность тепла чугунного радиатора зависит от объема воды, толщины стенок, наличия ребер, высоты и ширины секции. Существует несколько стандартных моделей чугунных батарей, заявленная теплоотдача одной секции которых составляет:

• МС-140 – 175 Вт;
• МС 140-500 – 195 Вт;
• МС 140-300 – 120 Вт;
• МС 110-500 – 150 Вт;
• МС 100-500 – 135 Вт;
• МС 90-500 – 140 Вт.

В классификации первое число обозначает ширину вертикального чугунного протока, второе – ее высоту.

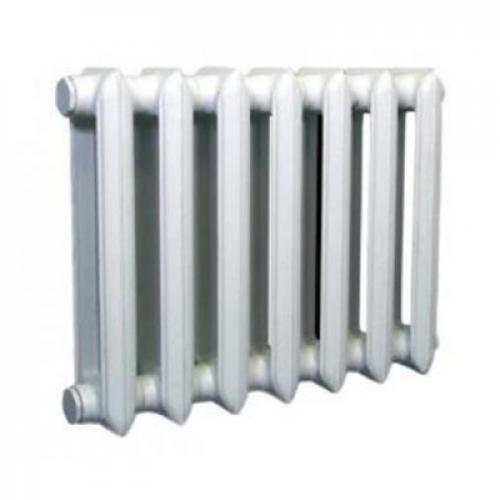

Стандартный 6-секционный чугунный радиатор МС-140-500.

Современные чугунные батареи отличаются от стандартных изделий марки МС. Они могут иметь другие размеры и дизайн, есть модели с отсекателями воздуха. Производители заявляют производительность одной секции в пределах от 150 до 220 Вт.

Если показатели тепловой мощности приводятся для разницы температур ΔТ в 60-70 градусов, они отличаются от реальных.

Для батарей с температурой воды 55-60 °С реальная производительность составит 75-85%, для батарей с температурой воды 65-70 °С – порядка 85-90% от указанной в спецификации производителя.

Сколько киловатт в одной секции биметаллического радиатора

Биметаллические радиаторы по внешнему виду сложно отличить от алюминиевых. Они также могут быть оборудованы отсекателями воздуха, а уровень теплоотдачи в основном зависит от высоты.

Как и в случае с алюминиевыми, данные в спецификациях изготовителей отличаются от реальных. Соответственно, чтобы однозначно ответить на вопрос сколько квт в 1 секции биметаллического радиатора, нужно знать все условия. Поэтому приводим информацию для температуры воды в контуре 65-70 градусов.

Тепловая мощность секции биметаллического радиатора отопления без отсекателей воздуха:

• 200 мм – 0,5-0,6 кВт;
• 350 мм – 0,1-0,11 кВт;
• 500 мм – 0,14-0,155 кВт.

Сколько кВт одной секции биметаллического радиатора с отсекателями воздуха:

• 200 мм – 0,6-0,7 кВт;
• 350 мм – 0,115-0,125 кВт;
• 500 мм – 0,17-0,19 кВт.

Радиаторы отопления сколько секций бывает. Максимальное количество секций в алюминиевом радиаторе

Радиаторы отопления. Способы подключения радиаторов. Свойства и параметры.

В этой статье Вы узнаете:

Какими бывают радиаторы отопления ?
В чем различие между алюминиевыми радиаторами и биметаллическими?
Какие различия между секционными радиаторами и панельными стальными?
Максимальное количество секций радиатора?
Схемы подключения. Преимущества и недостатки. Проблемы с подключениями.
Системы подключения. Радиаторы с нижним подключением. С однотрубным подключением.
Разбираем мощность радиаторов. Количество секций радиатора. Типы подключения и КПД.
Монтаж радиаторов. Установка радиаторов. Как правильно повесить. Подводные камни.
Климат контроль через термостатические клапаны на радиатор.
Замена старых радиаторов на новые радиаторы.

При виде различных радиаторов разбегаются глаза.

Я Вам помогу быстро разобраться с видами радиаторов и расскажу о способах подключения отдельных видов радиаторов.

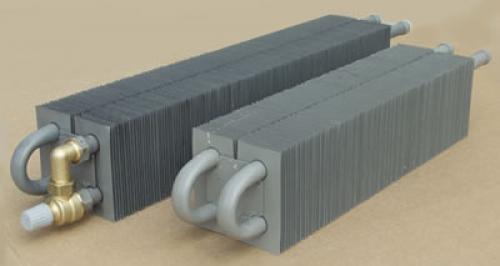

Конвекторы и чугунные радиаторы мы рассматривать не будем.

О них Вы можете узнать из этой статьи:

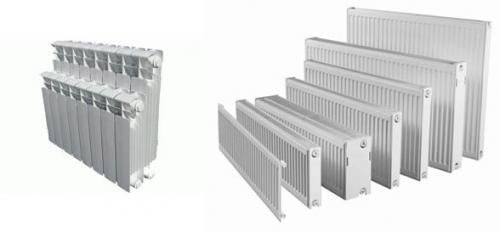

На сегодняшний день самые популярные радиаторы — это секционные радиаторы. Алюминиевые и биметаллические.

Рабочее давление до 16 Bar.

Рабочее давление до 20-40 Bar.

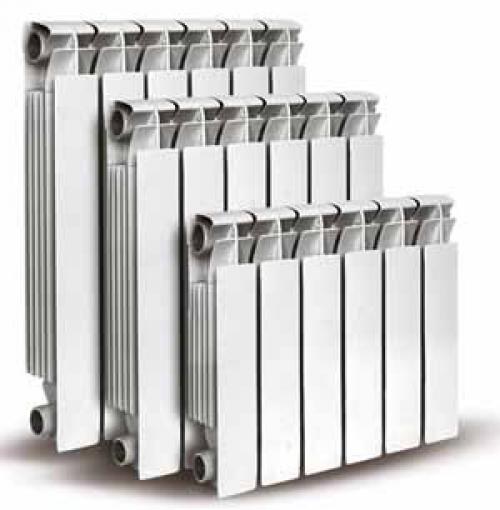

В чем различие между алюминиевыми радиаторами и биметаллическими?

Некоторые биметаллические радиаторы по внешнему виду очень похожи на алюминиевые радиаторы.

Так как в биметаллических радиаторах скрыт стальной трубопровод. покрытый алюминиевой оболочкой.

Биметаллические радиаторы более тяжелые в отличие от алюминиевых радиаторов.

Биметаллические радиаторы стали альтернативой алюминиевых радиаторов. Во-первых, они выдерживают большое давление, во-вторых, основным желанием сделать стальной сердечник в алюминиевом радиаторе, послужила нестойкость алюминиевых радиаторов к разрушению от щелочи в системах центрального отопления.

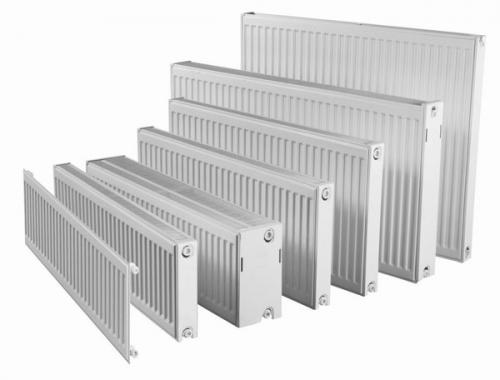

На втором месте по популярности стоят панельные стальные радиаторы .

Недостаток стальных панельных радиаторов в том, что они рассчитаны на маленькое давление системы отопления. Сталь подвержена коррозии. Такие радиаторы подойдут для частного жилого дома с давлением системы отопления не выше 3 атмосфер (3 Bar).

Толщина стенки таких панельных радиаторов от 1,25 — 2,5мм. Не факт, что они долго продержаться от коррозии. Рабочее давление до 10 Bar. Такие радиаторы стоят дешево.

Каковы различия между секционными радиаторами и панельными стальными?

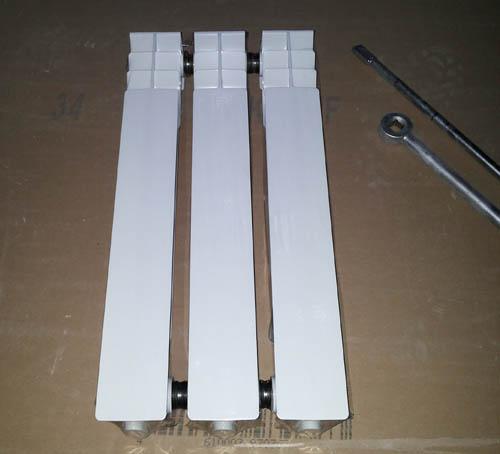

Секционные радиаторы более универсальные. Секционные радиаторы состоят из секций.

Можно сделать секционный радиатор любой длинны. В зависимости от необходимой мощности по тепловым потерям.

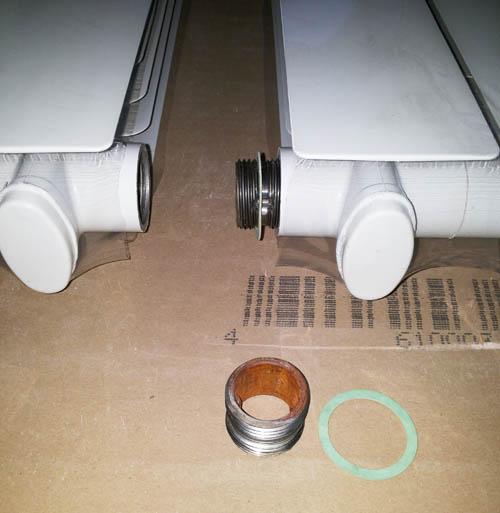

Каждая секция радиатора соединяется специальным ниппелем. Между секциями устанавливается прокладка:

Соединительный ниппель такого радиатора имеет две резьбы разной направленности. Прокладки бывают из различных материалов.

Сколько воды в одной секции чугунной батареи. Батареи из чугуна старого и нового образца

Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

• Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.
• Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.

Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.

У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:

• Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
• Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
• Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.

Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/skolko-vody-v-1-sekcii-alyuminievoy-batarei-parametry-alyuminievyh-radiatorov

Сколько секций чугунных батарей нужно на квадратный метр. Расчет количества секций

Для эффективного обогрева жилья в зимний период обязательно понадобятся радиаторы отопления. Когда нужны модели, отличные неплохой теплопроводностью и долгим ресурсом эксплуатации, лучше сразу устанавливать чугунные батареи.

Радиаторы выплавляются из чугунного сплава, в котором содержится высокий процент углерода. Металл получается несколько хрупким (батареи поэтому не рекомендуется ронять), но при правильной установке на кронштейны они способны прослужить без коррозийных воздействий более полувека.

Как рассчитать количество секций и мощность чугунных батарей.

Чугунные радиаторы или, как их привыкли называть многие из нас, батареи до сих пор весьма популярны среди населения, благодаря своей достаточно доступной цене и хорошей теплоотдаче. Главное при их установке – верно рассчитать их вес и размер.
Определяем количество секций и вес чугунной батареи перед ее установкой
Прежде чем поставить в своем доме чугунный радиатор, нужно точно определить его вес и мощность, с которой будут работать его секции. При этом, когда вы рассчитываете данные параметры, в первом случае необходимо исходить из прочности стены, а во втором – из размеров помещения.

Как рассчитать вес секции батарей отопления?

Определить вес батареи из чугуна достаточно легко. Для устаревших моделей вес одной секции равен примерно 7 кг. Секции радиаторов из чугуна, которые производят сегодня, — немного легче. Они весят около 6 кг. Прибавьте к этому весу по 1,5 кг и у вас получится вес секции, наполненной водой. Теперь вам остается только перемножить эту величину на число секций в вашем радиаторе, и вы получите его общую массу.
Масса всей батареи, наполненной водой, не должна быть выше максимальной нагрузки, которую способна выдержать стена в вашем доме. Максимально допустимую нагрузку на стены определяет материал, из которого они сделаны. Величину этого показателя вы можете узнать, обратившись в ЖЭУ.
Чтобы избежать появления на стенах трещин, рекомендуем вам установить побольше креплений для радиатора, либо же, если он очень тяжелый, и вовсе установить его на пол.

Какое количество секций нужно для обогрева 1 м2?

Число секций чугунного радиатора напрямую связано с размерами помещения, в котором он будет установлен. Если это комната, потолки у которой высотой до 3 м, то вам следует произвести расчет ее площади, а затем умножить получившееся число на 100 ватт. Величина, которая у вас получится, будет показателем мощности радиатора, необходимой для обогрева комнаты. Делим его на 150 Вт – средняя величина мощности секции батареи из чугуна. Если у вас получилось не целое число, округляем его в большую сторону.

Для более точного определения того, сколько квадратов способна обогреть секция батареи, при расчетах следует учесть тепловой поток помещения:

• В доме, возведенном из панелей, он равен 40 Вт на м3;
• В доме из кирпича – 34 Вт на м3;
• В помещениях имеющих, качественную теплоизоляцию – около 2 Вт на м3.

Как произвести расчет объема комнаты?

Если при расчете вы учитываете тепловой поток комнаты, то вам требуется вычислить не ее площадь, а ее объем. Этот объем вам необходимо будет умножить на показатель теплового потока, после чего полученное число разделить на мощность секции, равную 160 Вт.
В случае, если высота потолков в помещении составляет более 3 м, вам также потребуется рассчитать его объем, но в этом случае все расчеты делаются с учетом того, что на обогрев 1 м3 воздуха необходимо 40 Вт мощности радиатора.
Если комната угловая, расположена на первом или последнем этажах панельного здания, а также имеет более одного окна, то величину мощности, которая требуется для ее обогрева, нужно умножить на 1,2.
Совсем не обязательно чтобы все секции, которые требуются для обогрева комнаты, были объединены в один радиатор, можно разбить их количество на несколько небольших батарей и установить их в разных частях комнаты. Таким образом, вы уменьшите нагрузку на стены и снизите теплопотерю во время распределения тепла по комнате.
Перед приобретением радиатора для обогрева своего жилья обязательно рассчитайте, сколько в нем должно быть секций, потому как лучше лишний раз перестраховаться, чем приобрести батарею с недостаточной мощностью.

Расчет секций чугунного радиатора. Основные расчеты мощности

Чтобы получить источник тепла, который будет снабжать помещение необходимым количеством тепловой энергии, нужно точно рассчитать число входящих в радиатор секций. А это, по сути, расчет мощности прибора.

Существует стандартный подход к расчету, в основе которого лежит соотношение — на 10 м² обогреваемой площади необходимо использовать 1 кВт тепловой энергии при высоте потолков не выше 3 м. Получается, что на 1 м² необходимо затратить 100 Вт. Подсчитав площадь помещения, можно с большой точностью сказать, какой радиатор отопления по мощности в нем нужно установить.

Правда, специалисты делают оговорки. К примеру, помещение имеет две наружные стены. А это рост теплопотерь и, соответственно, увеличение потребляемой мощности. Или в комнате не одно, а два окна. То есть, делая акцент на конструкцию, расположение помещения, наличие мест, через которые холодный воздух может проникать внутрь, следует включать поправки. Именно они помогут довести расчет до максимальной точности.

Мощность чугунного радиатора измеряется суммарной мощностью секций, из которых он состоит. Стандартный показатель — 0,15 кВт или 150 Вт. Однако многое будет зависеть от формы и качества литья. Обычно мощность секции прямо пропорциональна площади теплоотдачи. А так как современные чугунные батареи отличаются многообразием форм, то мощность одной секции может меняться в ту или другую сторону.

Теплоотдача во многом будет зависеть от качества теплоносителя и его температуры. Так вот 150 Вт — это всего лишь стандарт, учитывающий два температурных режима:

• внутренний комнатный;
• внутри отопительной системы, то есть это температура теплоносителя.

Радиаторы чугунные МС-140 и МС-90

Их разница и определяет величину показателя. Если эта разница равна 50°, то можно считать, что чугунная секция выделяет 150 Вт тепловой энергии. Но здесь опять есть оговорка — при температуре теплоносителя +70С.

• Во-первых, при таком температурном режиме внутри помещений будет всегда +20С.
• Во-вторых, температура теплоносителя редко бывает выше.
• В-третьих, дельта не может быть, к примеру, 70° по той простой причине, что и температура горячей воды не очень высокая, и свойства чугуна не могут обеспечить теплоотдачу, необходимую для нормальной температуры.

Возвращаясь к обогреву, добавим, что в помещении площадью 15 м² устанавливается батарея с 10 секциями. Но только в том случае, если в такой комнате лишь одно окно. Прибавляется окно, значит, прибавляется 1 или 2 секции к радиатору. Отчего это зависит? В основном от конструкции окна, материала для его изготовления, количества камер стеклопакета и так далее. В случае если обогреваемая площадь больше 20 м², необходимо устанавливать несколько батарей, и лучше, чтобы они располагались отдельно. Одной батареи, если вы даже нарастите секции, будет мало.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/moshchnost-odnoy-sekcii-chugunnogo-radiatora-moshchnost-1-sekcii-chugunnogo-radiatora

1 секция радиатора на сколько квадратов. Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

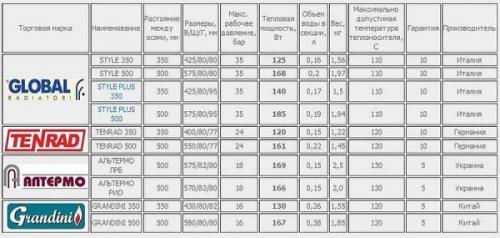

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

• Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
• Алюминиевый — 190 Вт (0,19 кВт).
• Чугунные — 120 Вт  (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может  быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м²:

• биметаллическая секция обогреет 1,8 м²;
• алюминиевая — 1,9-2,0 м²;
• чугунная — 1,4-1,5 м²;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м²,  для ее отопления примерно понадобится:

• биметаллических 16 м²/ 1,8 м² = 8,88 шт, округляем  — 9 шт.
• алюминиевых 16 м²/ 2 м² = 8 шт.
• чугунных 16 м²/ 1,4 м = 11,4 шт, округляем  — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

1 секция чугунного радиатора на сколько квадратов. Простой расчёт

Подключение обогрева в многоэтажки, количество и место размещения приборов производится на основании сложных технических вычислений. Их производят специалисты на основании СНиП 41-01-2003. Нормативные правила предусматривают, например, сколько секций биметаллического радиатора нужно на 1 м² площади:

• в центре -100 Вт;
• на севере– 150-200 ВТ;
• на юге – 60 Вт.

Разные типы радиаторов для системы отопления дома Источник stroy-podskazka.ru

СНиП предусматривает сколько секций батарей нужно на квадратный метр площади строения, учитывая состав сплава:

• биметалл – 1,8 кв. м;
• алюминий – 2,0 кв. м;
• чугун – 1,5 кв. м.

Приблизительное вычисление пользователь может произвести самостоятельно. К приобретённомуприлагается инструкция пользователя. В ней прописаны данные приборов, мощность. Используя эти показатели можно сделать расчёт секций радиаторов по площади помещения по шаблону:

площадь помещения (в кв. м) Х100 Вт / мощность секции (цифры в инструкции)

Полученные данные применяются с отапливаемыми сверху и снизу этажами , не на углу, в постройке из кирпича, при расстоянии до верха до 3-х м.

Расчёт по объёму

При высоте стен более 3-х метров применяют расчёт радиаторов отопления с размеров. На 1 кв. м жилья:

• для построек из панельных блоков – 41 Вт;
• для зданий из кирпичной кладки – 34 Вт.

Шаблон:

Теплоотдача = площадь комнаты Х высоту стен Х нормативную мощность (41 или 34).

Подключение Источник build-experts.ru

Полученный итог делится на нормативную отдачу секции и получается требуемое их число.
