Заполнение водой закрытой системы отопления. Схема отопления закрытого типа

Заполнение водой закрытой системы отопления. Схема отопления закрытого типа

Теперь о самом отоплении. Если в доме есть централизованная водопроводная сеть, то проблем с заполнением не будет. В водопроводе вода всегда находится под давлением 3–4 атм., и этого достаточно, чтобы заполнить отопительную сеть. Для этого котел соединяется с водопроводом, а между ними устанавливается отсекающий вентиль. При его открытии происходит заполнение, а воздух внутри системы стравливается через краны Маевского, установленные на радиаторах.

Для слива теплоносителя в самой низкой точке монтируется сливной патрубок с вентилем. Это важный элемент отопительного контура, когда дело касается заливки в него воды при отсутствии в загородном поселке водопровода.

Схема отопительной системы

Варианты заполнения отопления закрытого типа следующие:

1. Вам потребуется насос, с помощью которого можно забирать воду из колодца, скважины или любого открытого водоема. Нагнетательный шланг насоса подсоединяется к сливному патрубку, на котором открывается вентиль. Получается прямой доступ к отоплению. Именно таким способом можно заполнить отопление закрытого типа. При этом все доступные краны открываются полностью. Особенно это касается кранов Маевского, через которые воздух изнутри вытравливается наружу.

Обратите внимание, что подающий насос может обладать давлением большим, чем необходимо для отопления. Поэтому обязательно следите за этим показателем по манометру, установленному в трубопровод или в котел.

2. Что такое 1,5 атм.? Это водяное давление, равное 15 метрам водяного столба. То есть, подняв резервуар с водой на высоту 15 м, можно добиться внутри системы необходимого давления. Если насоса у вас под рукой нет, и вы пользуетесь водой из колодца, то заполнить отопительный контур можно, подняв шланг на высоту 15 м, после чего ведрами заливать в него воду. Шланг, как и в случае с насосом, подключается к сливному патрубку. Скажем прямо — вариант не самый лучший, но в качестве альтернативы его использовать можно.
3. А теперь, что касается расширительного бачка. Обычно он крепится к трубопроводу резьбовым соединением. Снять его будет очень просто. Открытый трубопровод — это отличное место, куда можно залить воду. Для этого необходимо подготовить воронку, чтобы было легче проводить процесс заполнения. Как только вода покажется в трубе, можно считать, что система заполнена полностью. Ведь место установки бака — самая верхняя точка в отоплении. Хотя в закрытых системах это не всегда так. После этого можно бак установить на место.

Как залить воду в систему отопления без насоса. Критерии выбора незамерзающей жидкости

Чтобы эффективно работать в отоплении, незамерзающая жидкость для отопления дома должна удовлетворять следующим условиям:

• низкая токсичность, исключающая угрозу здоровью жильцов в случае утечки;
• негорючесть самой жидкости и ее паров;
• нулевая коррозионная активность;
• низкая вязкость, обеспечивающая достаточную для эффективной циркуляции текучесть;
• теплоемкость, обеспечивающая перенос тепловой энергии от топки к радиаторам.

Большая часть предлагаемых на рынке составов выполнена на основе следующих веществ:

• этиленгликоля;
• пропиленгликоля;
• глицерина.

Ученые постоянно ведут разработку новых формул, отличающихся улучшенными энергетическими характеристиками и сниженной нагрузкой на окружающую среду.

Многие составы в чистом виде проявляют коррозионную активность. Поэтому их используют в разбавленном виде и добавляют присадки- ингибиторы. Добавки также снижают пенообразование, способствуют очищению компонентов системы.

Большинство производителей предлагают две климатические версии своих продуктов:

• концентрированная, не замерзающая до 65^оС;
• разбавленная, выдерживающая температуры до -30^оС.

При выборе состава для долива системы лучше всего использовать ту же самую марку того же производителя, что и была залита первоначально.

Смешивание антифризов разных марок, а тем более- с разными действующими веществами, может привести к резкому снижению их срока службы или даже к повреждению компонентов отопительного контура.

Антифризы имеют большую вязкость, чем вода. Поэтому они не подходят для отопительных контуров с естественной циркуляцией жидкости. При гидравлическом расчете системы и выборе мощности циркуляционного насоса следует учитывать паспортную вязкость выбранного теплоносителя.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/kak-zakachat-teplonositel-v-sistemu-otopleniya-svoimi-rukami-kak-zakachat-antifriz-v-sistemu

Как залить воду в систему отопления с насосом. Необходимость заполнения системы отопления водой

Безусловно, один из частых случаев, связанных с осушением системы отопления – это проведение каких-либо ремонтных работ. Вода сливается в случае замены и установки арматуры запорного типа, а также во время повреждений участков общего стояка.Совсем нелишним также будет сбросить систему отопления в теплое время года, особенно это касается радиаторов, изготовленных чугунов, что связано с одной неприятной особенностью такого оборудования: в процессе эксплуатации находящиеся внутри таких батарей прокладки, выполненные из устойчивой к высокой температуре резины, теряют свою эластичность.

В той ситуации, если радиатор является горячим, то секции прибора немного расширяются, что неизбежно влечет за собой сжатие таких прокладок. А при остывании в местах стыков может появиться течь, что особенно часто наблюдается в устаревшем оборудовании. Во многих случаях каким-либо образом заменить вышедшие из строя прокладки просто не представляется возможным, поэтому работники коммунальных служб и рекомендуют сливать воду из системы в теплое время года.

Однако подобное осушение системы может привести к неприятным последствиям, наиболее существенными из которых можно назвать следующие:

• в случае повторного включения оборудования появиться острая необходимость избавления от пробок воздуха, образовавшихся в системе. Большинство радиаторов оснащены специально предназначенными для этого кранами Маевского, которые располагаются в верхних точках приборов, однако возникают ситуации, когда хозяев нет на месте и, как следствие, развоздушить систему некому;
• появление воздуха внутри трубопровода также негативно скажется на структурной целостности оборудования, поскольку, как известно, кислород, вступая во взаимодействие с водой, в значительной мере ускоряет коррозию металлических деталей, что существенно снижает срок службы всей системы теплоснабжения в целом.

То, нужно ли выполнять залив воды в систему отопления частной постройки в летнее время, зависит от двух следующих критериев:

1. Во-первых, от материала, из которого изготовлены трубы и нагревательные приборы системы. К примеру, сталь, которая обладает низкими показателями стойкости к появлению на ней коррозии, не следует оставлять на долгое время без воды. Но если речь идет об алюминиевых или полимерных трубах, то в данном случае бояться нечего, поскольку таким изделиям появление ржавчины не грозит.
2. Во-вторых, сколько воды в системе отопления имеется. Если ее много, то сброс большого количества теплоносителя будет не совсем экономичным решением, поскольку впоследствии придется заливать новую воду, а частных постройках расход воды, как известно, измеряется по счетчику. Так или иначе, расход воды в системе отопления частного дома не нанесет чересчур серьезных убытков, но и при отсутствии желания переплачивать от слива можно отказаться.

Как часто доливать воду в систему отопления. Ручной метод

Если в доме используется двухконтурный котёл, он обеспечивает нагрев теплоносителя и снабжает жильцов горячей водой. Для работы он должен быть присоединён к водопроводу. В конструкции предусмотрен специальный вентиль, через который выполняется поступление теплоносителя в контур отопления. Если система разогрета, её нужно пополнять постепенно. Это позволит избежать возникновения воздушных пробок.

Если нужно долить жидкость в систему отопления, будет полезно ознакомиться с

Как долить воду в систему отопления с индивидуальным котлом.

Обычно узел для поступления жидкости состоит из следующих элементов:

• Тройниковое соединение с отводами применяется для подсоединения источника поступления воды.
• Клапан препятствует вытеканию используемой жидкости из системы отопления.
• Шаровой кран, с помощью которого можно регулировать поступление носителя.

Дополнительно потребуются фитинги для обеспечения надёжного подключения элементов. При подключении этого узла нужно обратить внимание на такие особенности:

• Тройник необходимо установить в непосредственной близости от насоса.
• Специальный клапан ставят на отводе тройника, предназначенного для осуществления подпитки.
• Сразу за ним устанавливают кран.

Если в водопроводной системе не применяется фильтр, обеспечивающий тонкую очистку, его необходимо поставить перед этим краном. Это разрешит не беспокоиться о попадании мелких частиц, приводящих к преждевременному износу в процессе автоматической подпитки закрытой системы отопления.

Обратный клапан для системы Источник stroyday.ru

Чтобы обеспечить подпитку, открывают кран. Вследствие разности давлений в отопительную систему начнёт поступать жидкость. По показаниям манометра можно будет увидеть величину внутреннего давления. Когда оно достигнет нормативного значения, кран будет необходимо закрыть. Подпитка системы отопления частного дома выполняется при отключённом оборудовании.

Если в после подпитки котла давление стало слишком высоким, его можно сбросить, воспользовавшись кранами Маевского, которые установлены на радиаторах. Чтобы было удобно проверять уровень теплоносителя, на баке нужно врезать 2 небольших трубы. Одна из них должна быть расположена на 10 см ниже верхнего края бака. Другая — немного ниже. Их закрывают вентилями, открутив которые, можно будет определить уровень жидкости внутри. Если подпитка компактных котлов работает с антифризом, её делают с помощью специального насоса.

Редукционный клапан подпитки Источник stroyday.ru

Использование автоматического регулятора

При использовании газовых котлов часто устанавливается подпиточный клапан, через который теплоноситель попадает в систему. Он обычно находится в закрытом состоянии. Если датчик давления фиксирует падение до 0,8 бар, то клапан открывается, и теплоноситель поступает в систему. После достижения нужного давления он вновь перекрывает доступ.

С обоих сторон клапана подпитки с обеих сторон должны быть установлены отсечные краны Источник stroyday.ru

Чтобы обеспечивалась автоматическая подпитка системы отопления, требуется сделать специальную конструкцию. Для её создания обычно нужно заранее подготовить несколько шаровых вентилей, необходимый фитинг, редукционный клапан и предусмотреть установку двух тройников. В специализированных магазинах можно купить готовое устройство. Его ставят на обратный трубопровод. По возможности это нужно сделать рядом с котлом. Чтобы управлять системой, нужно выставить давление, при котором будет открываться клапан.

Использование автоматического устройства имеет следующие недостатки:

• При долгом отсутствии хозяев возможна ситуация, когда подкачка требуется из-за наличия протечки. В этом случае выгоднее отключить систему до того момента, когда будет проведён ремонт.
• При использовании антифриза ёмкость может быстро закончиться. Ставить вместительную бочку с этим составом более рискованно, так как увеличится риск разлива.

Чтобы более качественно контролировать работу автоматического блока, можно приобрести модель с электронным управлением. В продаже имеются такие, которые обеспечивают передачу данных о текущем состоянии системы отопления на мобильный телефон.

Насосная станция для подпитки антифризом Источник stroyday.ru

Автоподпитка системы отопления.

Как правильно заполнить систему отопления в частном доме. Виды теплоносителей и требования, предъявляемые к ним

В автономных системах отопления для частного дома применяются жидкие теплоносители следующего типа:

• Вода .

Это наиболее распространенный вид теплоносителя, обладающий следующим рядом преимуществ:

1. Минимальная цена.
2. Доступность.
3. Максимальная теплоемкость (способность передавать тепло).
4. Низкая вязкость, а, значит, наименьшая нагрузка на циркуляционный насос.
5. Невысокая коррозионная активность – только при наличии растворенного кислорода.
6. Экологическая чистота.
7. Небольшой коэффициент расширения – не более 0,03%.

Вода – наиболее распространенный и доступный теплоноситель для большинства систем отопления Источник eurosantehnik.ru

Недостатки применения воды в качестве теплоносителя проявляются в коррозионной активности на незащищенных стальных частях системы, а также высокой температуре кристаллизации. Поэтому если дом в холодное время оставляется на достаточное для охлаждения помещений до 0⁰С, то воду потребуется слить. В противном случае под силой расширения замерзающая вода разорвет трубы, батареи и теплообменник.

• Тосол .

Представляет собой антифриз для радиаторов автомобилей, эксплуатируемых в мороз. В последнее время им предпочитают заполнять автономные системы отопления только закрытого типа – ввиду высокой токсичности паров не применяется для открытых схем. Маркируется цифрами – 65, 40 или 30 – что означает, отметку замерзания жидкости при температуре ниже нуля.

Характеризуется следующим рядом особенностей:

1. Средняя рыночная цена.
2. Показатель теплоемкости средний, но ниже, чем у воды.
3. Высокая вязкость – что характеризует большую нагрузку на насос.
4. Практически полное отсутствие коррозионной активности.
5. Токсичность – из-за входящего в состав этиленгликоля.
6. Коэффициент расширения – до 0,05% – почти в 2 раза выше, чем у воды.

Тосол содержит вредный этиленгликоль, поэтому применять его допускается только в закрытых системах Источник otoplenie-gid.ru

В отличие от воды тосол не вызывает коррозии, однако это далеко не всегда хорошо. Так, например, если отопительный контур разгерметизируется, жидкость начет протекать, в то время как вода и прочие коррозионные жидкости быстро «залечат» места утечки образованием ржавчины.

• Пропиленгликоль .

Главные эксплуатационные особенности:

1. Низкая теплоемкость. В чистом виде почти в 2 раза ниже, чем у воды. Однако при разбавлении с водой показатель возрастает до приемлемого.
2. Высокая вязкость, что создает дополнительную нагрузку на насосное оборудование.
3. Коэффициент расширения – не более 0,05%.
4. Безвредность.
5. Отсутствие коррозионной активности благодаря присадкам.

Хотя пропиленгликоль самый дорогой в рассматриваемом списке антифризов, популярность его высока благодаря абсолютной безвредности. В очищенном виде он добавляется и в косметические средства, и в кондитерские изделия.

Пропиленгликоль – лучший вариант антифриза для системы отопления частного дома Источник santehexpress.ru

• Рассол .

Средство представляет собой раствор простых солей – обычной поваренной, хлористого кальция и некоторых других. Применяется как бюджетная альтернатива – для заполнения системы отопления в частном доме вместо воды. Температура замерзания рассола тем ниже, чем больше концентрация солей.

Особенности эксплуатации:

1. Наименьшая стоимость – по цене количества применяемых солей.
2. Достаточная теплоемкость – на 2/3 показателя для воды.
3. Минимальная вязкость.
4. Коэффициент расширения – 0,03%.
5. Отсутствие токсичности.

Главные недостатки проявляются в виде низкой подвижности жидкости при большой концентрации солей и высокой коррозионной активности на стенки металлических элементов системы.

Заполнение системы отопления в многоквартирном доме. Видео тонкости заполнения закрытой системы

Соблюдая осторожность и правила запуска, самостоятельно можно справиться с доливом воды в старую систему. При первом запуске проверку и заполнение должны сделать мастера, которые монтировали отопление

Если у вас нет навыков, не старайтесь самостоятельно устранить течь или заменить теплоноситель в контуре. Доверьте работу специалисту – мастер подберет оптимальный носитель, средство для прочистки, которое не повредит внутренние поверхности, и правильно заполнит систему.

Порядок пуска отопления многоэтажного дома.

Пуск отопления многоэтажного дома
часто связан с неприятностями, возникающими из-за незнания правил. Для запуска отопления необходимо соблюдать определенный порядок и последовательность.

Начало отопительного сезона в ЖКХ часто осложняется проблемами неравномерного прогрева на верхних этажах высотного дома, а также целых стояков и квартир.

Такие проблемы образуются из-за быстрого запуска отопительной системы. При быстром наполнении трубопроводов высотного дома в системе образуются воздушные пробки в системе отопления многоэтажного дома. которые не дают прогреваться стоякам и целым квартирам.

Летом, после гидравлического испытания трубопровода. система отопления остается без движения, давление падает. Для того чтобы при запуске система не наглоталась воздуха и не набралась воздушных пробок, необходимо соблюдать определенные правила запуска системы отопления многоэтажного дома.
Как правильно заполнить систему отопления водой многоквартирного дома, а именно:

• 1. Выполнить плавный запуск теплоносителя в систему. Подпиточные насосы в ЦТП включать на минимальных оборотах, чтобы теплоноситель наполнял систему не резко, быстро скачком, а медленно и постепенно.
• 2. Наполнение системы должно выполняться через обратную магистраль любой системы малоэтажного и высотного дома, то есть снизу вверх. При таком наполнении вода, теплоноситель, плавно вытесняет весь воздух, накопившийся в системе за летний период, таким образом, вытесняя из системы воздушную пробку.

• 3. После плавного запуска необходимо произвести выпуск
  оставшегося воздуха из системы отопления
  —
  из воздухосборников, расположенных в верхних точках многоэтажного дома
  на чердаке.
• 4. На воздухосборнике приоткрывают спускной кран, дожидаясь прекращения характерного свиста воздуха.
• 5. После того, как воздух перестает выходить из крана-спускника, необходимо слить воду из отопительной системы. чтобы выпустить отстатки воздуха.
  Сливают незначительное количество воды, пока не прекратят выходить пузыри. Воду сливать нужно в ведро или любую другую емкость, чтобы не залить верхние этажи.
• 6. В домах, где отсутствует чердак, например, в пятиэтажках воздух спускают самостоятельно через краны Маевского на последнем этаже дома. Приоткрыв отверткой кран Маевского, спускается воздух, и радиатор сразу начинает прогреваться.

Основные ошибки при запуске системы.

• 1. Ошибкой №1 является быстрый запуск системы через подающую магистраль.
• 2. Ошибкой №2 является слив воды, теплоносителя, из системы в подвале. Абсолютно бессмысленное дело, так как воздух поднимается вверх, и из нижних точек спускать его нет смысла, все равно не выйдет.
• 3. Ошибкой №3 является спуск воздуха и воды из батареи в каждой квартире многоэтажного дома. При правильном запуске системы эта процедура отпадает сама по себе.

Смотреть о том как спустить воздух из радиатора:

• Когда должна быть наполнена система перед запуском отопления после лета
• Как правильно запустить систему отопления 5 и 9 этажных домов
• Воздушная пробка в системе отопления многоэтажного жилого дома.

Заполнение системы отопления через обратку. По каким причинам происходит убыль теплоносителя?

Подпитка для того и нужна, чтобы компенсировать убыль теплоносителя, которая может происходить по нескольким причинам:

• Во-первых, убыль теплоносителя может происходить по причине совершенно обычной протечки, которая может возникнуть в любой системе отопления. Особенно часто это проявляется на стыках и проявляется при опрессовке и сразу после этого устраняется. При проектировании систем отопления и их монтаже лучше всего придерживаться простого правила – стараться сделать все стыки не «похороненными» в стяжках или стенах, а сделать открытыми. Пусть лучше они будут в доступных для обслуживания коллекторах, а не внутри строительных конструкций. Конечно, это приводит к перерасходу труб, но при каких-то проблемах легче затянуть или поменять фитинг, чем делать «вскрытие» стяжки или стен.

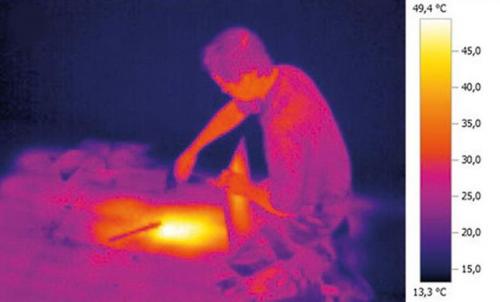

Самые неприятные утечки в системе отопления — это на стыках «похороненных» в стяжках пола. И бывает, что без тепловизора их не найти

• Во-вторых, при критических превышениях режимов может произойти повышение давления в системе отопления, что может привести к срабатыванию аварийного клапана, который сбрасывает часть теплоносителя. Это может привести к такой утечке, которая будет критичной для поддержания нужного давления. Такой клапан еще часто называют взрывным, что далеко не в полной мере отражает его назначение.
• В-третьих, в открытых системах отопления происходит банальное испарение из расширительного бака, что ведет к уменьшению объема теплоносителя. Баки стараются делать не полностью открытыми, а просто имеющими связь с атмосферой, но, тем не менее, вода все равно хоть помалу, но постоянно испаряется.
• В-четвертых, в любой системе отопления устанавливаются так называемые автоматические воздухоотводчики – устройства, призванные удалять воздух, который абсолютно не нужен в теплоносителе. Воздух всегда присутствует в воде, но при нагревании он может от нее отделяться и скапливаться в виде пузырей в верхних частях трубопроводов, в местах поворота труб или переходов их диаметров. Именно в этих местах и устанавливают автоматические воздухоотводчики, которые выпускают только воздух, но препятствуют утечке теплоносителя. При их срабатывании объем и давление в системе неизбежно снижается и немного теплоносителя выходит все равно в виде пара. Автоматические воздухоотводчики также обязательно устанавливаются в группе безопасности котла.
• В-пятых, воздушные пузыри образуются и в радиаторах отопления, особенно при боковом или нижнем их подключении. Можно даже сказать, что при заполнении системы отопления теплоносителем воздушные пробки обязательно будут образовываться в радиаторах. Автоматические воздухоотводчики устанавливать в радиаторах нецелесообразно, так как это дорого и некрасиво. Поэтому устанавливают в тупиковых частях радиаторов так называемые краны Маевского, которые открывают вручную при помощи специального ключа или отвертки. При удалении воздуха с радиаторов, естественно, происходит хоть и малая, но все же потеря теплоносителя.
