Особенность открытой системы отопления заключается в том, что теплоноситель движется по трубам естественным путем. Это происходит из-за разности в плотности у холодной и горячей воды (у последней она больше). Поэтому создается гидростатический напор который направляет теплоноситель в радиаторы. В качестве теплоносителя чаще всего используется обычная вода. В состав открытой отопительной системы входит отопительный котел, расширительный бак, прямые и обратные трубы и радиаторы. Естественная циркуляция, при которой нагреваются радиаторы, происходит следующим образом. Вода достигает высокой температуры, стремится вверх на выходе из котла, выталкивается холодной водой. При нагревании структура воды расширяется, появляются её излишки. Именно для этого нужен расширительный бак, туда лишняя вода отправляется, чтобы избежать разрыва. Теплоноситель остывает в расширительном баке, возвращается в систему отопления.

Рекомендации по использованию

Расширительный бак устанавливается максимально высоко, на чердаке, который не отапливается. Бак открыт, обеспечен постоянный доступ кислорода. Постоянный контроль за уровнем бака позволяет предотвратить воздушные пробки в трубопроводе. Необходимо следить за медленным нагреванием воды, так как циркуляция воды происходит медленно. Если довести температуру до максимальной (точка закипания) – есть риск быстрого износа всей системы отопления. Если не используете отопление зимой – необходимо сливать теплоноситель для сохранности труб, радиаторов и котла.

Рекомендации по установке

Монтаж открытой системы отопления должен быть выполнен строго по инструкции, иначе появится риск утечек и замерзания воды в зимний период. Представляем следующие рекомендации:

• Нужно установить котел максимально низко по отношению к трубам, приборам отопления;
• Необходимо утепление расширительного бака при установке на чердаке. Это предотвращает замерзание воды;
• Должное внимание уделяется уклону при монтаже трубопровода;
• Рекомендуется избегать многочисленных изгибов, колен и отводов;
• Важно использовать наименьшее количество соединительных элементов;
• Устанавливается труба с наибольшим диаметром на выходе из котла.

Важно правильно подобрать сечение труб:

• Если площадь дома составляет 50-100 кв. м – нужно использовать трубы с диаметром 40 мм. Чем больше общая площадь отапливаемого помещения – тем больше диаметр.
• Трубы, которые идут к радиаторам, имеют сходный диаметр со стояком. Трубы, которые подводят к радиаторам, могут иметь меньшее сечение.
• Рекомендуемый уклон горизонтальных труб составляет 0,005-0,01%. Он выполняется от котла в направлении радиаторов.

Преимущества/недостатки открытой системы

Главными преимуществами открытой системы являются:

• Равномерность прогрева. Тепло поступает во все отапливаемые помещения, создается комфортная и уютная атмосфера.
• Бесшумная работа. Достигается благодаря отсутствию циркуляционного насоса.
• Длительная эксплуатация. Насос может выходить из строя, в открытой системе его нет.

Открытая система отопления с газовым котлом. Что такое открытая система отопления и как она работает

что это за схема и как она работает. Потому начнем с базового определения. Открытой системой отопления называется схема с негерметичным расширительным баком. В её магистралях циркуляция теплоносителя осуществляется, как правило, естественным путем, без применения насосов и других приборов, потребляющих электроэнергию.

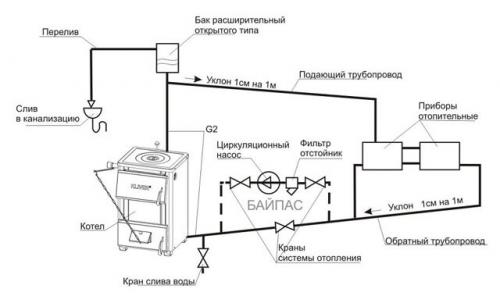

Открытая система отопления: 1. Котел отопления; 2. Циркуляционный насос; 3. Приборы отопления; 4. Дифференциальный клапан; 5. Запорные задвижки; 6. Расширительный бак

Происходит это следующим образом: нагревательный котел, сжигая твердое топливо или газ, производит тепловую энергию. Она, в свою очередь, передается теплоносителю, в роли которого выступает в данном случае обычная вода. Жидкость нагревается, расширяется и под высоким давлением устремляется в подающую магистраль системы отопления. Затем вода по трубам, расположенным под небольшим уклоном, проходит черези отдает им свою тепловую энергию. Она же, в свою очередь, и отапливает помещение. Как установить  котел газовый двухконтурный настенный , Вы можете прочитать в нашей статье.

Открытая водяная система теплоснабжения

Пройдя через батареи,поступает в отводящую магистраль, также известную как «обратка». Там вода охлаждается, ее плотность увеличивается. Между подающей и отводящей линиями возникает разность давления – в первой оно больше, во второй меньше. За счет этого и создается циркуляция – горячая жидкость «продавливает» холодную. А та, возвращаясь в котел, за счет сжигаемого топлива вновь нагревается. Цикл замыкается и повторяется.

Возможно, Вас заинтересует информация о том,  как правильно установить насос на отопление

На подающей линии открытой системы отопления, помимо радиаторов, располагается негерметичный расширительный бак. Как правило, он полностью либо частично не имеет крышки. При необходимости в нем располагаются «излишки» воды, расширяющейся при повышении температуры. Наличиепредотвращает прорывы и аварии в отопительной системе. Кроме того, через него из магистрали уходит воздух, попавший туда тем или иным путем.

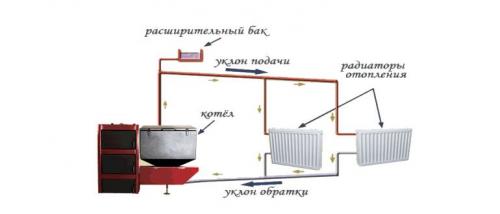

Схема, демонстрирующая устройство открытой системы отопления

Важно! Свое название открытая система отопления получила именно из-за наличия негерметичного (проще говоря, открытого) расширительного бака.

Открытая система отопления с насосом. Из чего состоит система и как она работает

Чтобы тепло поступало от котельной к приборам отопления, в водяной системе используется посредник – жидкость. Теплоноситель такого типа перемещается по трубопроводу и нагревает помещения в доме, причем все они могут иметь разную площадь. Этот фактор делает популярной подобную систему отопления.

Движение теплоносителя может осуществляться естественным путем, в основе циркуляции лежат принципы термодинамики. Благодаря разной плотности холодной и нагретой воды и уклону трубопровода вода движется по системе.

Одним из важных элементов системы отопления является открытый расширительный бачок, сюда поступает лишняя нагретая жидкость. Именно этот элемент стабилизирует давление теплоносителя. Главное условие – бак следует располагать в самой верхней точке отопительной системы.

Открытое теплоснабжение функционирует по следующей схеме:

• В котле нагревается вода и подается к приборам отопления в каждое помещение дома.
• На обратном пути лишняя жидкость уходит в расширительный бак открытого типа , ее температура понижается, и вода обратно возвращается в котел.

Системы отопления однотрубного типа подразумевает использование одной магистрали для подачи и обратки. Двухтрубные системы имеют независимую подающую и обратную трубу. При решении самостоятельно монтировать зависимую систему отопления лучше выбрать однотрубную схему, она более проста, доступна и имеет элементарную конструкцию.

Однотрубное теплоснабжение состоит из следующих элементов:

• Котел отопления.
• Батареи или радиаторы.
• Расширительный бачок.
• Трубы.

Упрощенная схема подразумевает использование вместо радиаторов трубы сечением 80-100 мм, но следует учитывать, что такая система менее эффективна в эксплуатации.

Двухтрубная открытая система отопления с насосом более затратная в материальном плане и характеризуется сложным монтажом. Однако в этом случае практически устраняются все недостатки однотрубной системы, что позволяет компенсировать расходы и сложность устройства. Все приборы отопления получают теплоноситель с одинаковой температурой, при этом остывшая жидкость направляется в обратку.

Закрытая система отопления это. Открытая система отопления.

Наиболее простой при монтаже и обладающий приемлемой эффективностью тип сети. К тому же отличается достаточно низкой ценой.

Данная система может работать как по принципу принудительной циркуляции теплоносителя (с насосом), так и в качестве самотёчной схемы.

Во втором случае движение жидкости будет обусловлено рядом физических законов и углом наклона труб.

Работа открытой сети состоит из двух этапов, которые постоянно следуют друг за другом:

1. Подача горячего теплоносителя из котла во все приборы.
2. «Обратка». Весь переизбыток жидкости направляется в расширительный бак и охлаждаясь поступает обратно в котёл.

Схема открытой системы теплоснабжения

В открытой системе отопления можно применить как однотрубную так и двухтрубную схему отопления. В первом случае оба процесса происходят в одном трубопроводе, а во втором подача и обратка осуществляются в обособленных друг от друга трубах.

В состав простейшей однотрубной системы открытого типа входят следующие части:

• Котёл для нагревания теплоносителя.
• Приборы отопления (батареи)
• Расширительный резервуар открытого типа
• Трубопровод

В двухтрубной открытой сети увеличен метраж трубопровода, за счёт создания отдельных контуров подачи и обратки.

Но в то же время к каждой батарее поступает жидкость примерно одинаковой температуры, и тем самым устраняется главный недостаток однотрубной схемы.

Так же стоит выбрать как будет происходить циркуляция во всей системе, либо это будет естественная циркуляция, либо принудительная схема с циркуляционным насосом.

Циркуляционный насос в системе отопления

Рассматривая гравитационную и принудительную схемы открытого теплоснабжения стоит отметить:

• При самотёчной схеме циркуляция теплоносителя происходит за счёт его расширения при нагревании. Помимо этого должен присутствовать такой элемент, как разгонный стояк (его высота должна быть более 3,5 м). Во втором типе для повышения эффективности системы устанавливается циркуляционный насос. Под его воздействием скорость жидкости возрастает на 0,4-0,6 м/с и происходит более равномерный нагрев отопительных приборов. Однако, стоит не забывать, что работа насоса обусловлена наличием электричества.
• Применение гравитационной системы должно использоваться в помещениях до 60 кв. м. Рекомендуемая длина трубопровода, не более 30 м. И обязательно наличие разгонного стояка. Условия работы принудительной схемы не так строги. Помимо этого можно создать комбинированную сеть, в которой при выключении насоса, будет происходить самотёчная циркуляция.

При обустройстве открытой системы отопления нужно учитывать следующее:

• Для хорошей циркуляции теплоносителя котёл должен быть установлен в самой низкой точке сети (обычно подвал), а расширительный резервуар как можно выше (обычно чердак). Однако стоит не забывать, что в холодное время чердак должен быть утеплён.
• Уровень жидкости в открытом расширительном резервуаре постоянно будет понижаться, в следствие его испарения в окружающую среду. В результате могут появиться воздушные пробки, понижающие работоспособность сети. Именно поэтому необходимо постоянно следить за его уровнем.
• Так как система открыта для испарения теплоносителя в окружающую среду, то для безопасности стоит использовать только воду (для примера: испарения антифриза токсичны).
• Укладку трубопровода стоит делать с небольшим количеством поворотов и с минимумом соединительных элементов.
• В зимнее время, при отключении системы, воду из неё стоит слить. Для предотвращения поломок.

Открытая система отопления с циркуляционным насосом. Как выбрать насос для отопления

Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.

При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

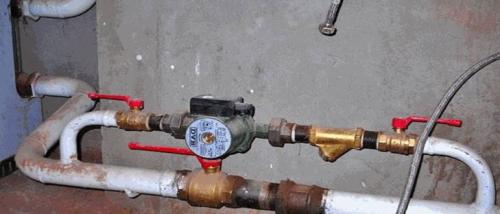

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.

Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса

Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться

Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

• для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
• многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .

Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:

c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);

Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.

Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.

В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:

• с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
• на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
• в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.

Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

• сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
• длина трубопровода и плотность теплоносителя;
• количество, площадь и вид окон и дверей;
• материал, из которого сделаны стены, их утепление;
• толщина стен и утепления;
• наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
• тип кровли, состав кровельного пирога и т.д.

Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.

Открытая и закрытая система отопления в многоквартирном доме. Что такое открытая система теплоснабжения?

Открытая система теплоснабжения предполагает забор горячей воды из общей теплосети. Для этой цели используются подающий и отводящий теплопроводы, через который теплоноситель проходит через смеситель, доводится до оптимальной температуры (в районе +65°С). Затем вода поступает к водозаборным кранам в квартирах потребителей. Оставшаяся часть поступает в систему отопления.

Открытая система теплоснабжения отличается простой конструкцией, в которую входят элементы:

• задвижки;
• клапаны;
• краны;
• термометры;
• манометры;
• изоляция;
• регуляторы.

Эти компоненты используются в сочетании с трубами различного диаметра. Как правило, в составе гражданских теплопроводов имеются трубные изделия с сечением от 20 до 200 мм включительно.

Виды открытых систем ГВС

По способу подключения к центральной теплосети открытая система теплоснабжения и горячего водоснабжения может быть зависимой либо независимой. Предлагаем рассмотреть оба варианта.

1) Зависимые.

В зависимых системах теплоноситель поступает в отопительный контур конкретного потребителя напрямую без посредников в виде тепловых пунктов и теплообменников. Это самая простая схема с высокой надежностью и минимумом компонентов, следовательно, простая в реализации. Сперва кажется, что такой вариант крайне экономичен, однако это длится до первого сильного потепления.

Дело в том, что зависимые открытые системы ГВС не позволяют отрегулировать теплоснабжение на фоне сезонных факторов, то есть на старте и по окончании отопительного сезона. В результате формируется избыток тепла, из-за чего потребители терпят дискомфорт, а экономичность внезапно оборачивается повышенными расходами. Частичное решение проблемы – независимая система.

2) Независимые.

Независимыми называются открытые системы, в которых нагревательное оборудование в домах и квартирах потребителей отделено от поставщика тепла. Такой формат примечателен тем, что есть возможность регулировать интенсивность нагрева в соответствии с текущим сезоном. Надежность у независимых систем заметно выше, чем у зависимых. В порядке и экономичность – можно беречь до 10-40% энергии.

Достоинства открытых систем:

• простое устройство и связанная с этим высокая надежность;
• легкость в обслуживании за счет неприхотливости системы.

Недостатки открытых систем:

• низкое качество горячей воды – примеси, осадок, неприятные запахи;
• высокий удельный расход топлива, тепла и энергии на работу системы;
• стабильно высокие затраты средств на проведение водоподготовки;
• повышенный расход энергии на подогрев воды в теплое время года;
• быстрое остывание воды в трубах при небольшом уровне водозабора.

Из-за многочисленных недостатков на территории России с 2022 года действует полный запрет на эксплуатацию открытой системы теплоснабжения в многоквартирных домах. Все здания, которые до сих пор продолжают использовать такую систему, должны в обязательном порядке перейти на закрытую систему. Давайте теперь разберемся, что это такое и почему это отличная альтернатива.

Как совместить открытую и закрытую системы отопления. Заполняем систему снизу

Итак, вернемся к закачке жидкости в систему. Используем емкость подходящего объема (хорошо подходит пластиковая бочка объемом 200 л). Опускаем в нее насос, создающий требуемое для закачки жидкости давление не выше 1,5 атм (типовое значение в диапазоне 1-1,2 атм). Такое давление требует создание насосом напора величиной 15 м (у погружного «Малыша» он достигает 40 м).

Заполнив бочку водой, запускаем насос, следя за уровнем жидкости, должным располагаться выше его входного патрубка для предотвращения «завоздушивания». Уровень снижается – доливаем воду. Закачивать антифриз следует из емкости меньшего объема (ведра), чтобы не погружать в жидкость корпус погружного насоса (и потом не мыть) – достаточно погрузить входной патрубок. Доливать антифриз придется часто, отключая периодически насос.

Заполнение системы выполняется при открытых кранах Маевского на установленных радиаторах отопления с подставленными емкостями для сбора воды. Когда жидкость пойдет из всех воздухоотводчиков, закрывают краны, продолжая процесс закачки.

Контролируем давление по манометру (подойдет прибор котла). Когда его величина превысит гидростатическое, равное давлению в столбе жидкости высотой от нижней до верхней точки системы (высота 5 м дает статическое давление 0,5 атм), продолжаем заполнять систему, отслеживая по манометру момент достижения давлением требуемой величены.

Закачивание антифриза насосом «Малыш».

Заполнив систему, выключаем насос, открываем воздушные краны (давление неизбежно упадет), после чего подкачиваем воду. Процесс повторяем несколько раз, вытесняя воздушные пузыри.

Завершаем заполнение осмотром системы на наличие подтеканий. После выключения насоса в шланге, подсоединенном к выходному патрубку, жидкость находится под давлением. Если закачивался антифриз, сначала отсоединяем шланг от входного патрубка насоса и сливаем жидкость в емкость, стараясь не облить корпус механизма.
