Для работы любой водяной отопительной системы необходимо обеспечить циркуляцию теплоносителя по трубам. Нагреваясь в котле, горячая вода должна поступать в батареи и радиаторы для передачи тепла в помещения дома. Водяная система отопления с естественной циркуляцией не является исключением.

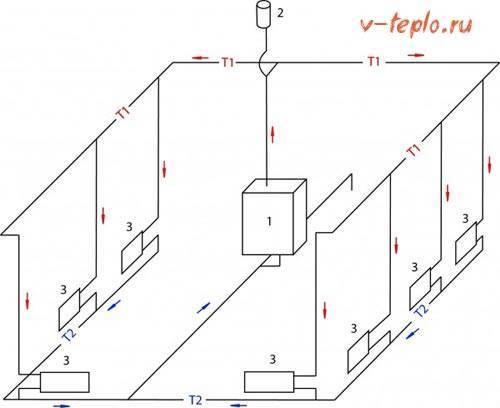

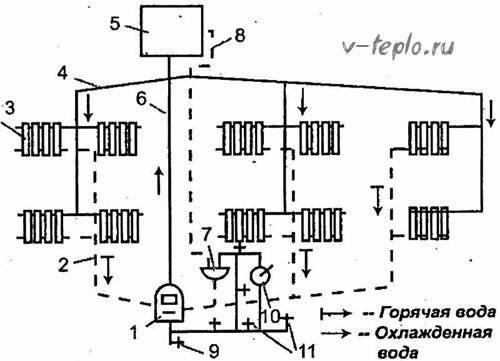

Схема отопления с естественной циркуляцией

Движение теплоносителя происходит за счет разности плотности в нормальном и в нагретом состоянии. При попадании в теплообменник работающего котла происходит повышение температуры воды и как следствие – уменьшение плотности. Так как удельная масса холодного теплоносителя выше – он начитает вытеснять нагретый. В результате этого образуется движение масс.

Перед тем как сделать водяное отопление с естественной циркуляцией своими руками следует внимательно ознакомиться с техническими характеристиками и спецификой эксплуатации:

• Высокая степень надежности . Отсутствие движущихся элементов (крыльчатка циркуляционного насоса) и давление, равное атмосферному, обеспечивают длительную эксплуатацию естественной системы отопления частного дома;
• Инерционность системы . Естественная циркуляция в закрытой системе отопления обеспечивается за счет небольшой разности давления. Поэтому скорость поступления горячей воды к радиаторам будет минимальной;
• Обязательное соблюдение уклона магистралей . Для нормальной работы уклон системы отопления с естественной циркуляцией должен соответствовать расчетным данным. Трубы монтируют с уклоном от котла, а для обратной магистрали – к котлу. Таким образом обеспечивается оптимальная работа системы.

Также следует отметить, что монтаж системы отопления с естественной циркуляцией рекомендуется осуществлять для схем с протяженностью трубопроводов не более 30 м.п. В противном случае большой объем остывшего теплоносителя существенно снизит его скорость.

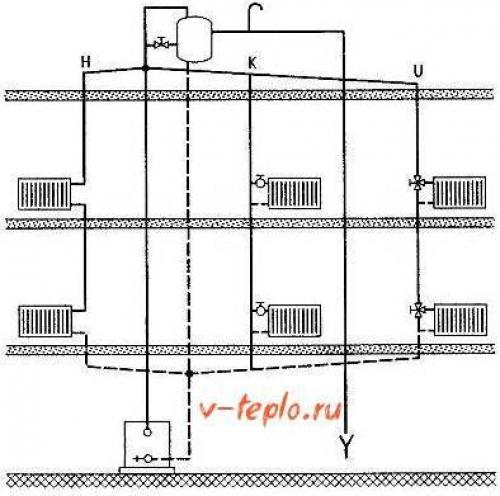

Традиционная схема отопления двухэтажного дома с естественной циркуляцией может предусматривать монтаж газового, твердотопливного или электрического котла. Важно чтобы в их конструкции была предусмотрена система защиты от перегрева в случае обратного движения теплоносителя или возникновения воздушных пробок.

Система отопления открытого типа с насосом. Особенности обустройства открытого отопления

Классическая комплектация открытого отопления

Классическая система отопления открытого типа для частного дома отличается от закрытой показателем давления. Оно равно атмосферному. Поэтому для обустройства этого типа теплоснабжения требуется значительно меньше комплектующих, точных расчетов. Но это не значит, что схема открытого отопления может составляться непрофессионально.

Для автоматической стабилизации давления теплоносителя в трубах в системе предусмотрен открытый расширительный бак для открытого отопления. Именно конструкция этого компонента отличает схему открытого теплоснабжения от закрытого. Движение теплоносителя может осуществляться двумя способами:

• За счет теплового расширения горячей воды . Для этого необходим разгонный стояк. По такой схеме проектируется открытая система отопления с естественной циркуляцией;
• Установка насосного оборудования . Оно позволяет увеличить скорость движения теплоносителя. Насос в открытой системе отопления необходим, если общая протяженность магистралей превышает 25 м.

Кроме этого необходимо уменьшить показатель трения воды при ее прохождении через трубы. Для этого диаметр последних должен составлять не менее 30 мм. В противном случае будет возрастать гидравлическое сопротивление, что уменьшит естественную циркуляцию.

Определяющим компонентом в схеме является котел для открытой системы отопления. Важно не только правильно подобрать конструкцию и принцип работы прибора, но и соблюсти все правила установки.

Несмотря на то что себестоимость схемы открытой системы отопления с насосом будет значительно ниже, чем у аналогичной закрытой системы – монтаж первой отличается сложностью. Это обязательно нужно учитывать при проектировании теплоснабжения.

Система отопления с естественной циркуляцией воды. Выбираем схему разводки для систем с естественной циркуляцией

Существует огромное множество схем, согласно которым можно реализовать естественную регуляцию. Но все они делятся на 2 категории:

• Однотрубная
• Двухтрубная

Двухтрубная схема

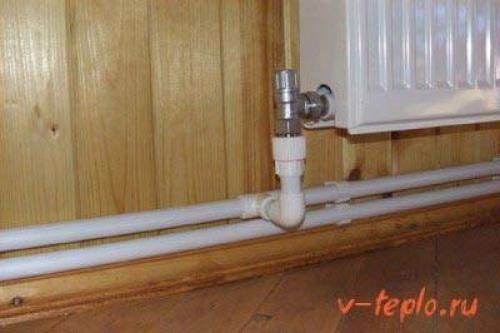

Несмотря на более сложный монтажный процесс, распространение получила именно двухтрубная схема отопления с естественной циркуляцией теплоносителя. Жидкость транспортируется по двум трубам: одна прокладывается вверху и по ней течет разогретая вода, вторая внизу и течет остывшая вода.

Чтоб самостоятельно соорудить простой двухтрубный контур, можно придерживаться следующей инструкции:

• Вначале выбирается место, в котором будет размещаться накопительный агрегат
• Над котлом устанавливается расширительный бачок, вместе они соединяются вертикальной трубой, которую оборачивают в теплоизоляционный материал
• На уровне 1/3 расширительного бочка происходит врезание верхней трубы для транспортировки разогретого теплоносителя

• Замеряв расстояние от пола до самой верхней точки, необходимо на высоте примерно 2/3 сделать врезание к разводке
• Ближе к верху расширительного бачка врезается вторая труба – переливная, посредством которой в канализацию будет происходить удаление излишков
• Затем необходимо пустить трубы к радиаторам
• Батареи соединяются с нижним водопроводом, прокладка которого должна вестись параллельно верхнему

Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальную разницу высот между радиаторами и котлом. Последний следует располагать ниже батарей, поэтому предпочтение отдается напольным устройствам, которые размещают в специальном углублении или подвале.

Чердачное помещение придется утеплить. Если в нем будет слишком холодно, возможно замерзания жидкости в трубах.

Рассмотрим еще несколько правил, которых следует придерживаться:

1. Верхнюю трубу рекомендуется пускать с незначительным уклоном – 6-7 градусов
2. По возможности, котел устанавливают значительно ниже отопительных приборов
3. Нужно выбирать трубы из металлопласта или на основе полимеров с внутренним диаметром 32 мм

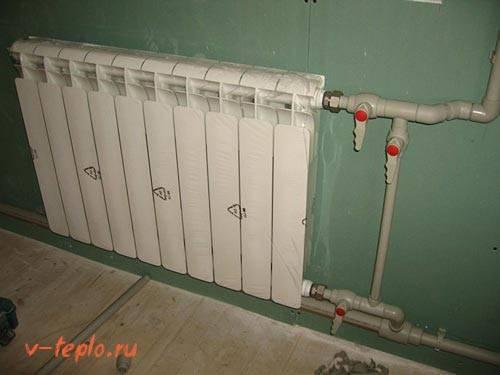

Балансировать двухтрубное отопление, если трубы подобраны правильно, не требуется. Тем не менее установить на подводках к каждой батарее дроссели следует в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух контуров и продолжительность затраченного времени на проведение работ.

Однотрубная схема

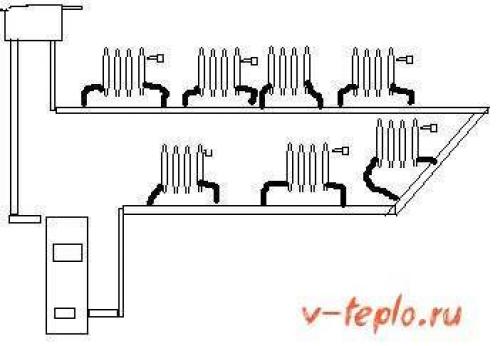

Чтобы сократить монтажные затраты, выбирают вариант с прокладкой всего одной трубы. В этом случае получается циклический замкнутый контур, соответствующий следующим условиям:

1. Радиаторы должны врезаться параллельно основному кольцу, а не разрывать его в определенных точках
2. Необходимо снабдить воздушником каждую из батарей. Такое решение предоставит возможность стравливать воздух на одном конкретном участке
3. Для выравнивания температуры рекомендуется устанавливать термоголовки и дроссели

Популярностью пользуется закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.

Что влияет на скорость циркуляции ?

Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, здесь дела обстоят иначе. Чтобы ее увеличить, необходимо придерживаться ряду правил:

• Следует оптимально подбирать запорную арматуру и следить за переходами диаметров труб
• Многообразные повороты могут становиться непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямолинейными

1. Наиболее подходящий внутренний диаметр труб – 32-40 мм
2. Внутренняя поверхность труб должна быть идеально ровной и не скапливать на себе отложения, стальные изделия рассматривать не стоит

https://youtube.com/watch?v=Ej-3IVxqKbY

В заключении

Обустройство отопительных систем с естественной циркуляцией требует определенной подготовки, умений и знаний. Но чтоб оставаться уверенным в ее работоспособности, стоит осуществить врезание насоса, включение которого будет происходить в случае необходимости.

Будет ли работать закрытая система отопления без насоса. Преимущества закрытой системы отопления

Из-за того, что открытые системы характеризуются множеством недостатков, популярность закрытой системы отопления только возрастает. В такой системе, как закрытая система отопления без насоса, контакт с воздухом изолируется, поэтому возможность попадания кислорода сводится к минимуму. Для компенсирования расширения теплоносителя следует применять специальные расширительные баки.

Закрытая система отопления без циркуляционного насоса

Когда носитель тепла расширяется при нагреве, он увеличивается в объеме, так, излишек идет именно в бак, а когда остывает – все происходит наоборот. Расширительный бак разделен внутри резиновой мембраной, которая достаточно эластична. Одна из двух частей при разделении служит в качестве воздушной камеры, которая заполнена газом (как правило, азотом), а вторая – водяной камеры, именно сюда идет носитель тепла.

Система отопления с естественной циркуляцией одноэтажного дома. Естественное движение жидкости

Чтобы самотёчная конструкция полноценно работала, котёл устанавливают ниже центральной оси основного контура. Обычно теплогенератор монтируют в углублении пола, но иногда в подвалах, за исключением газовых агрегатов.

Подающий трубопровод от котла поднимают в вертикальном направлении до максимально возможной верхней точки. Это создаёт дополнительное пространство в замкнутом контуре для разгона рабочей жидкости.

Количество необходимой запорной арматуры в самотёчных отопительных системах сводится к минимуму. Жесткие требования предъявляются к диаметру установленных труб — он должен быть не меньше 32 мм. Поскольку скорость передвижения воды в контуре незначительная, с целью увеличить эффективность обогрева монтируют только трубы большого диаметра.

В верхней точке открытых систем теплоснабжения устанавливают расширительный бак. В закрытых, как правило, монтируют автоматический отводчик воздуха

Автономная система отопления, принцип действия которой базируется на естественном способе циркуляции жидкости-теплоносителя, является самой простой. Такой проект обогрева дома легко реализовать на практике. Однако этот вариант подходит только для малогабаритных частных зданий, так как длина отопительного контура ограничена 30 метрами.

Главное преимущество самотёчных систем — полная независимость от электроэнергии. Более подробно о системах отопления с естественной циркуляцией теплоносителя читайте далее .

Отопление самотеком в частном доме. Самотечная (или гравитационная) система отопления

В ней теплоноситель движется самотеком, благодаря законам термодинамики и разности в плотности горячей и холодной воды. В состав схемы входит котел отопления, трубы, радиаторы и расширительный бак.

Плюсы :

• для работы системы не требуется электричество;
• она проста в эксплуатации и техобслуживании, хотя и требовательна к своему исполнению.

Минусы:

• Котел должен находиться в самой нижней точке схемы, расширительный бачок — в наивысшей.
• Важно обеспечить правильный уклон труб для нормальной циркуляции теплоносителя.
• Важно подобрать трубы достаточного диаметра.
• Необходимо постоянно контролировать уровень жидкости в расширительном баке, чтобы исключить попадание воздуха в отопительный контур. В противном случае в трубопроводе будут образовываться воздушные пробки, которые снижают эффективность отопления.
• Зачастую такая система прокладывается открытым монтажом, что снижает эстетику помещений.
• Не всегда равномерный прогрев радиаторов в разных помещениях.
• Крайне осторожно стоит отнестись к выбору стальных панельных радиаторов. Во-первых, у панельных радиаторов более высокое гидравлическое сопротивление: возможно, теплоноситель не будет достаточно быстро через них циркулировать, и, следовательно, такие радиаторы просто могут не греть. Во-вторых, в самотечных системах обычно применяется открытый расширительный бак, вследствие чего в системе присутствует кислород, который вызывает усиленную коррозию стальных радиаторов.
