Характеристики чугунных радиаторов отопления. Что такое теплоотдача и мощность радиаторов

Характеристики чугунных радиаторов отопления. Что такое теплоотдача и мощность радиаторов

Мощность чугунных радиаторов отопления и их теплоотдача относятся к основным характеристикам любого прибора, обеспечивающего обогрев помещения. Обычно производители оборудования для отопительных конструкций указывают данный параметр для одной секции батареи, а требуемое их количество рассчитывают, исходя из размеров помещения и необходимой теплоотдачи чугунных радиаторов отопления.

Кроме этого учитывают и другие факторы, такие, например, как объем комнаты, наличие окон и дверей, степень утепления, особенности климатических условий и т.д. Теплоотдача радиаторов отопления зависит от материала их изготовления. Следует отметить, что чугун проигрывает в данном вопросе алюминию и стали. Теплопроводность данного материала ниже в 2 раза, чем у алюминия. Но данный недостаток компенсирует низкая инертность чугуна, который набирает тепло и отдает его долго.

В закрытых системах отопления с принудительной циркуляцией эффективность алюминиевых батарей будет значительно больше, но при условии наличия интенсивного потока теплоносителя. Что касается открытых конструкций, то при естественной циркуляции чугун имеет больше преимуществ.
Примерная мощность одной секции чугунного радиатора составляет 160 ватт, в то время как у алюминиевых и биметаллических приборов аналогичный параметр находится в пределах 200 ватт. Поэтому при равных условиях эксплуатации батарея из чугуна должна иметь большое количество секций.

Выбор чугунных радиаторов отопления. Какие радиаторы лучше: чугунные или стальные

Современные батареи для отопления выпускают из сплавов цветных металлов, что увеличивает их теплоотдачу, срок эксплуатации и улучшает другие параметры. Однако такая продукция дорого стоит. Чаще при обустройстве отопления человек стоит перед выбором одного из двух видов доступных радиаторов – из чугуна и стали.

Чугунные и стальные радиаторы – самые доступные по стоимости для домашнего отопления

Чтобы выбрать оптимальную модель, нужно сравнить батареи из этих материалов. Сталь и чугун отличаются своими свойствами, что влияет на эксплуатационные характеристики готового изделия.

В первую очередь рассматривают следующие параметры:

• габариты и масса;
• дизайн, возможность выбора разных форм исполнения;
• простота монтажа;
• длительность эксплуатации в конкретной системе отопления;
• скорость нагрева, отдачи и длительность сохранения тепла;
• механическая прочность.

По первому параметру чугунные изделия проигрывают. Радиаторы тяжелее и больше в размерах. По идее стальное изделие должно быть тяжелее, так как материал обладает большей плотностью. Однако от этого дополнительно увеличивается его прочность. Чтобы добиться равноценных показателей, чугунные секции отливают большей толщины. Естественно, они увеличиваются в размере и весе.

Если не учитывать старые советские образцы, то дизайн современных радиаторов из чугуна не уступает металлическим аналогам. Однако выбор форм все же меньший. Проблема связана со сложностью производства чугунных изделий для отопления.

По простоте монтажа тоже имеются недостатки. Из-за большого веса для чугунных приборов обогрева требуется усиленный крепеж. Если в квартире фальш-стена из гипсокартона, то монтаж отопления принесет больше проблем. Под радиаторы из чугуна придется сооружать подставки, которые не эстетично смотрятся.

Совет! Если стены не позволяют кронштейнами выполнять крепление, для отопления оптимально выбрать радиаторы чугунного типа с ножками импортного производства. Их устанавливают на пол, как обычный обогреватель.

Чугунную батарею сложнее закрепить на стену, вдобавок часто остается на виду некрасивый кронштейн

Что касается длительности эксплуатации, то нужно рассматривать конкретные условия и параметры отопления. Чугун устойчив к агрессивному воздействию любого по составу теплоносителя, не разрушается от контакта с кислородом. Сталь в этом плане проигрывает, но выигрывает в прочности. Чугунные секции разрушаются от механического воздействия, например, случайного удара или во время падения радиатора. Трещины могут появиться, когда в отоплении происходит гидроудар. При нормальных условиях работы стальные радиаторы прослужат до 25 лет, а чугунные – до 40 лет.

Скорость нагрева, отдачи и длительность сохранения тепла радиатором определяет эффективность отопления. Здесь нужно рассматривать конкретный случай. В современных квартирах устанавливают отопление с регулировкой температуры для каждой комнаты. Здесь важно, чтобы радиаторы быстро нагревались, отдавали тепло и остывали. В этом плане для автоматизированного отопления выигрывают металлические модели. Чугун нагревается медленнее стали, что требует большего расхода энергоресурсов, но дольше держит тепло. Такие батареи лучше ставить на дачном отоплении, где его редко включают. После однократной «прогонки» системы чугун сохранит тепло длительное время.

Делая конкретные выводы по рассмотренным параметрам, то для современного отопления оптимально выбрать стальные радиаторы. Они быстрее прогревают помещение, за счет чего идет меньший расход энергоресурсов. Плюсом является небольшой вес, простота монтажа, привлекательный дизайн, стойкость к гидроударам и механическому воздействию.

Теплоотдача чугунных радиаторов МС 140. Технические характеристики батарей МС 140

Для изготовления этого типа радиаторов в свое время был разработан целый ГОСТ 8690–94, регламентирующий все параметры изделия. В соответствии с ним производилось 5 типоразмеров батарей с межосевыми расстояниями 300, 400, 500, 600 и 800 мм. Ниже в таблице представлены чугунные радиаторы отопления с техническими характеристиками габаритов в соответствии с ГОСТ 8690.

Раньше все типоразмеры данных приборов можно было увидеть не только в квартирах, но и в производственных или административных зданиях. Проводить обзор характеристик целесообразно двух самых «ходовых» типоразмеров 300 и 500 мм, что пользуются спросом до сих пор. Остальные модификации сейчас встречаются весьма редко, а изготавливаются они только под заказ.

Основные технические характеристики чугунного радиатора МС 140 с межосевым расстоянием 300 и 500 мм отражены в следующей таблице.

Изучив все характеристики, можно сделать выводы о достоинствах и недостатках рассматриваемых отопительных приборов. Преимущества их заключаются в следующем:

1. Долговечность. Она составляет не менее 30 лет.
2. Теплоотдача. Невзирая на устаревшую конструкцию, чугунный радиатор МС 140 показывает неплохие значения тепловой мощности.
3. Неприхотливость. Серый чугун, из которого изготавливаются приборы, не подвержен коррозии и спокойно переносит плохой теплоноситель с большим содержанием кислорода.
4. Нетребовательность к обслуживанию. Промывать каналы изделия раз в 2 года не бывает лишним, но если этого не делать, то МС 140 будет благополучно работать и дальше. Только показатель теплоотдачи начнет снижаться.
5. Инертность. Она является как плюсом батарей, так и их минусом. Плюс в том, что после отключения отопления прибор еще долгое время отдает тепло в помещение.
6. Доступная стоимость.

Теперь о недостатках, коих тоже немало. Та же инертность приборов вызывает их длительный разогрев и исключает возможность регулирования с помощью термоголовок. Есть и другие:

1. Большая вместительность теплоносителя. Это влияет на скорость прогрева и остывания системы, а еще заставляет затрачивать массу тепловой энергии на прогрев большого объема воды.
2. Немалый вес изделий оказывает влияние на монтаж радиаторов. Их очень непросто закрепить на стенах из пористых легких материалов, что очень популярны в наше время.
3. Низкий порог рабочего давления. Это делает невозможным его установку в системах высотных зданий.
4. Хрупкость. Настенный чугунный радиатор МС 140 500 боится ударов, поскольку имеет тонкие стенки. Растрескивается при малейшем примерзании воды от мороза.
5. Непрезентабельный внешний вид по сравнению с более современными аналогами батарей из чугуна.

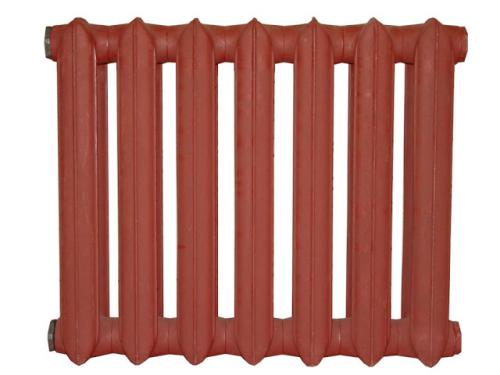

Советские чугунные батареи, характеристики. Чугунные радиаторы отопления — характеристики, срок службы и монтаж

Казалось бы, пришедшие в обиход ещё в 1857 году чугунные радиаторы отопления уже должны «уходить в прошлое». По крайней мере изготовители биметаллических и алюминиевых устройств в этом уверены. Однако эти старые, но проверенные временем конструкции готовы удивлять своих владельцев работоспособностью, креативным дизайном и другими характеристиками. Поэтому радиаторы отопления из чугуна заслуживают отдельного рассмотрения, о них в статье нам расскажет мастер сантехник .

Технические характеристики

Чугун является классическим материалом для производства отопительных приборов. Как раз из него были изготовлены первые батареи дореволюционного времени, некоторые из которых продолжают исправно действовать и в наше время. У чугунных радиаторов продолжительное время не было альтернативы. В Советском союзе стальные батареи-конвекторы принялись активно устанавливать в центральной отопительной системе лишь с 70-х годов.

Чугунные батареи изготавливаются методом литья. Улучшение технологий дало возможность повысить качество поверхности, и нынешнее устройство отопления в промышленном исполнении смотрится не хуже популярных радиаторов из иных материалов. Но самым эстетичным является внешний вид батарей из чугуна, реализованных по технологии художественного литья – подобные приборы могут стать изюминкой любого помещения.

Каждая батарея, подобно конструктору, собирается из нескольких одинаковых сегментов. Их отливают в заводских условиях из серого чугуна. Каналы, по которым проходит горячая вода, могут иметь эллипсовидную либо круглую форму. На стадии сборки секции связываются одна с другой посредством ниппелей, а участки стыковки подвергаются дополнительной герметизации. Для этого используются термостойкие паронитовые либо резиновые прокладки.

Чугунные батареи отопления от различных производителей отличаются по следующим характеристикам.

Они могут иметь разную ширину (в зависимости от численности секций) и высоту. Ширина батареи зависит от площади отапливаемого помещения, числа окон в нем, толщины внешних стен, поскольку чем больше секций применяется, тем большее количество тепла отдаст батарея. Если говорить о высоте, то она может варьироваться от 35 сантиметров до 1,5 метров. Нельзя не затронуть и такой показатель, как глубина батареи, потому что от него зависит то, насколько гармонично будут смотреться в интерьере комнаты эти изделия из чугуна. Глубина может иметь величину от 50 до 140 сантиметров и больше.

Мощность и теплоотдача являются самыми основными параметрами чугунных отопительных приборов. Производители в технической документации указывают ее для одной секции. Средняя мощность секции радиатора равняется 160 Вт. По отдаче тепла чугунные батареи раза в два проигрывают биметаллическим и алюминиевым аналогам. Но это несовершенство компенсируется небольшой инертностью.

Чугун намного дольше способен удерживать тепло и источать полезную энергию. Наибольший эффект от чугунных отопительных приборов проявляется в системах отопления с естественной циркуляцией (ЕЦ) теплоносителя .

Вес каждой секции составляет от 3 до 7 кг. Численность секций может быть различной. Масса зависит от конкретной модификации и параметров обогреваемого помещения. После установки радиатора можно добавлять или убавлять секции по необходимости. Высота секции составляет – 37-57 см, ширина 8-10 см, глубина – 7-12 см. Объем внутренней полости может равняться от 0,7 до 1,5 литра.

Рабочее (или наибольшее избыточное давление) являет собой нагрузку, с которой теплоноситель оказывает воздействие в процессе постоянной циркуляции по системе отопления. Обычно этот показатель колеблется в границах от 6 до 10 атмосфер. Как правило, за нормальную нагрузку принимается наибольшее избыточное давление, соответствующее 9 атмосферам.

Максимальное (или опрессовочное) давление характеризует, какую предельную нагрузку способна выдержать батарея из чугуна во время возникновения непредусмотренного гидравлического удара . Когда осуществляется испытание отопительной системы, внутри магистралей формируется такая нагрузка, которая наиболее подогнана под опрессовочную. Обычно у современных модификаций опрессовочное давление находится в границах от 12 до 18 атмосфер.

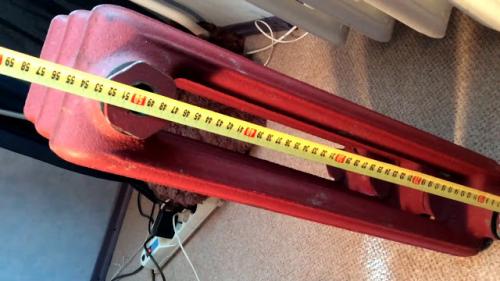

Радиатор отопления чугунный размеры. Подбор, монтаж и эксплуатация чугунных отопительных батарей

Этапы монтажа радиатора к отопительной системе.

Если выбор (облегченные радиаторы или чугунные) сделан в пользу последних, то нужно произвести расчет числа батарей в помещении и количества радиаторов в каждой из них. Для этого нужно знать технические характеристики конкретной модели, прежде всего, объем выделяемого тепла. Другой важнейшей задачей является определение места для установки батарей и способа креплений: настенные или напольные. Исходя из этого выбирается конкретный образец. Практически большинства чугунных радиаторов отопления фото можно найти в интернете. Чугунные радиаторы имеют различный внешний объем, в том числе могут быть довольно объемные или совсем плоские, и иметь разную высоту и ширину.

Обычным местом в жилой комнате, куда можно установить батарею, является ниша, расположенная под подоконником окна. Ее параметры и диктуют размеры батареи. Технические характеристики этой батареи должны обеспечивать 1кВт тепла на 10 м² площади комнаты. Причем если объем комнаты больше обычного из-за высокого потолка, или в ней есть второе окно, то необходимо уже 1,2 кВт тепла на ту же площадь. Если же помещение занимает угловое положение, есть смысл добавить еще несколько лишних секций, поскольку потеря тепла там больше.

Способ крепления диктует как вес батареи, так и прочность стены, возле которой она ставится. Если она вешается на стену, то стоит помнить, что на каждую из батарей необходимо не менее трех кронштейнов. Сегодня для чугунных батарей часто используют напольные крепления, а многие модели имеют уже готовые ножки. Если стена сделана из дерева, то стоит использовать угловые крепления. Далее нужно аккуратно подвести трубы, подающие теплоноситель, и прикрутить их, максимально обеспечив герметичность резьбы. При этом не переусердствовать в приложении силы, чтобы не сорвать ее, иначе начнется утечка воды.

https://youtube.com/watch?v=8l2cyQIMvMQ

Ремонт батареи из чугуна чаще всего заключается именно в устранении утечек в местах соединения с трубами. Возникает вопрос: как помыть радиатор изнутри? Он также имеет несложное, хотя и трудоемкое решение. Его отсоединяют от батареи, а затем с помощью гибкого ершика и шланга с высоким давлением воды все накопившиеся загрязнения легко вымываются. Как и ремонт, эту процедуру лучше всего доверить специалисту. Самостоятельные шаги могут быть и вполне успешными, но могут и привести к ущербу.

Чугунные батареи станут бесперебойным и безотказным источником тепла для вас, ваших детей и внуков.

Маркировка чугунных радиаторов. ГОСТ 8690-94. Радиаторы отопительные чугунные. Технические условия

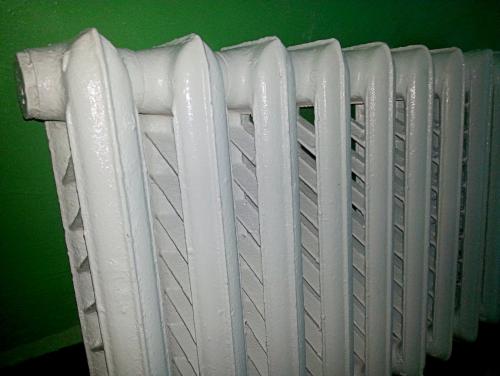

Чугунные радиаторы это. Виды конструкций радиаторов

Достаточное количество тепла для обогрева комнаты можно получить, если отдельные секции соединить ниппелями в батареи, чем больше тепловых потерь в помещении, тем длиннее нужно делать радиатор. Конфигурация комнаты или габариты окна не всегда позволяют это сделать.

Есть и другой способ повысить тепловую отдачу радиатора — увеличить количество каналов между верхними и нижними ниппелями. Тогда больше воздуха будет нагреваться, соприкасаясь с поверхностью батареи. Теплообмен ускоряется не только снаружи, но и внутри каждой секции за счет площади сечения каналов.

В советское время обычно делали двухканальные секции. Между каналами были ребра жесткости, которые дополнительно увеличивали конвективную теплоотдачу батареи.

Каналов может быть гораздо больше. Особенно это необходимо в квартирах с большими проемами и панорамными окнами, под которыми невозможно разместить батарею со стандартным межосевым расстоянием. Девятиканальная секция далеко отстоит от стены, но ее высота практически равна глубине.

Иногда нужно установить ретро радиатор как можно ближе к стене. Тогда применяют одноканальные секции с увеличенной площадью боковой поверхности для эффективной передачи тепла.

Бывают шестиканальные батареи с поверхностью, которая отливается из чугуна в виде единой плоскости.

Трехканальные секции изготавливают с различным межосевым расстоянием. Это позволяет подобрать радиатор под любую высоту подоконника в комнате.
