Как считается теплоотдача чугунного радиатора отопления. Показатель теплоотдачи

Как считается теплоотдача чугунного радиатора отопления. Показатель теплоотдачи

Он указывает на то, сколько тепла может отдать одназа время, в течение которого температура входящей воды уменьшается до температуры выходной воды. Производители всегда указывают этот показатель в технической документации. Например, они отмечают, что теплоотдачей радиатора М-140 является 155 Вт/м². При этом температура воды на входе составляет 90 °С, а на выходе — 70 °С. Теплоотдача таких приборов отопления — 80-160 Вт/м².

На практике теплоотдача радиатора М-140 меньше, поскольку подать воду с температурой 90 °С могут только очень мощные паровые котлы. В частных домах владельцы обычно устанавливают менее мощные котлы. Поэтому, если не проводить перерасчет теплоотдачи радиатора отопления в соответствии с конкретной ситуацией, в помещении с новой батареей может стать прохладно.

На общую теплоотдачу радиатора отопления влияют:

1. Коэффициент теплопередачи .
2. Площадь нагревательной поверхности.
3. Температурный напор.
4. Потери тепла воды или другого теплоносителя во время перемещения по трубам.
5. Форма устройства .

Последний фактор влияет на площадь нагревательной поверхности. Его влияние можно увидеть на радиаторах советских времен. Их форма такова, что в одной секции отдается тепло только 0,23 м².

Современныеотопления имеют большую теплоотдачу. Это благодаря иной форме секций. Например, современное устройство отопления 1К60П-500 имеет вдвое меньший от М-140 вес, а также секции с меньшей площадью нагрева. Она составляет 0,116 м². Мощность измеряется 70 Вт. Однако отдача тепла больше потому, что форма каждого ребра секции напоминает длинный широкий прямоугольник. Более широкой стороной он «смотрит» внутрь помещения и на прилегающую стену. Благодаря такой особенности батарея превращается в нагревательную, способную дать широкий поток тепла, панель. Такой возможностью ребристые батареи не обладают.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-schitaetsya-teplootdacha-chugunnogo-radiatora-otopleniya-chto-takoe-teplootdacha-i

Рабочая температура чугунных батарей. Реальная теплоотдача секции батареи

Теплоотдача одной секции чугунного радиатора обязательно указывается производителем в техническом паспорте на изделие. Но нередко после установки отопительной системы через некоторое время при прежних условиях эксплуатации в доме становится гораздо прохладнее. Причин у данной проблемы может быть несколько, но в большинстве случаев оказывается, что реальная теплоотдача в действительности меньше, чем указано в техпаспорте.

Чтобы правильно определить необходимое количество секций, пользуются следующей формулой:

Q = Kх Fх ∆Т, где

K — коэффициент теплоотдачи;
F — поверхностная площадь нагрева;
∆Т — температурный напор, его определяют согласно расчету — (0,5 х (tвх + tвых) — tвн), в котором:

tвх — температура теплоносителя на входе в радиатор;
tвых — температура воды на выходе из радиатора;
tвн.- средняя температура в помещении.

Например, температура теплоносителя на входе равна 90°C, а на выходе — 70°C при температуре воздуха в комнате 20°C. Тогда ∆Т = 0,5х (90 + 70) — 20 = 60°C

Нередко, когда установлены чугунные батареи – теплоотдача бывает ниже заявленной, поскольку напор теплоносителя не отвечает потребностям системы или потому, что подводной трубопровод имеет слишком длинную протяженность. Еще одной причиной может быть недостаточно качественной утепление. Подобные обстоятельства невозможно предусмотреть для определения теплоотдачи чугунных отопительных изделий при проведении испытаний в лабораторных условиях.

Чтобы обеспечить необходимую температуру теплоносителя на входе в радиатор, надо подстраховаться, дополнительно установив еще одно обогревательное оборудование, ведь не всегда возможно удержать 90°C.

1 секция чугунного радиатора на сколько квадратов. Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

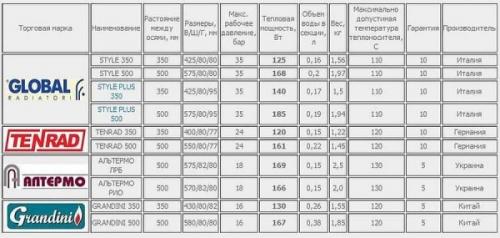

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

• Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
• Алюминиевый — 190 Вт (0,19 кВт).
• Чугунные — 120 Вт  (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может  быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м²:

• биметаллическая секция обогреет 1,8 м²;
• алюминиевая — 1,9-2,0 м²;
• чугунная — 1,4-1,5 м²;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м²,  для ее отопления примерно понадобится:

• биметаллических 16 м²/ 1,8 м² = 8,88 шт, округляем  — 9 шт.
• алюминиевых 16 м²/ 2 м² = 8 шт.
• чугунных 16 м²/ 1,4 м = 11,4 шт, округляем  — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Теплоотдача чугунных радиаторов отопления таблица. Сравнение радиаторов разных типов

Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:

• алюминиевые;
• биметаллические;
• чугунные.

Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:

• тепловая мощность;
• допустимое рабочее давление;
• давление опрессовки (испытания);
• вместительность;
• масса.

Примечание. Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру.

Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.

Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.

Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.

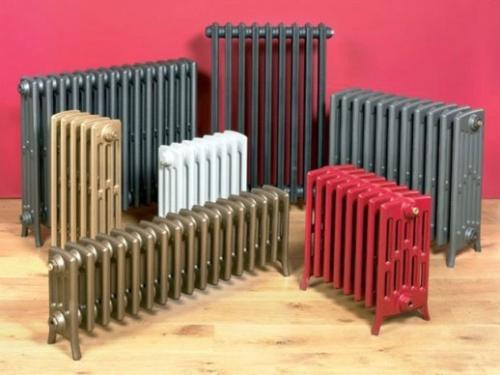

Теплоотдача радиаторов отопления таблица. Сравнительные выводы

Как показывает приведенная таблица сравнения теплоотдачи радиаторов отопления, самыми эффективными в плане мощности являются биметаллические нагреватели. Напомним, что они представляют собой алюминиевый оребренный корпус с находящимся внутри прочным сварным каркасом из металлических трубок для протока теплоносителя. По всем параметрам этот вид нагревателей пригоден для установки как в теплосетях высотных домов, так и в частных коттеджах. Единственный их недостаток – высокая стоимость.

Немного ниже теплоотдача алюминиевых радиаторов, хотя они легче и дешевле биметаллических. По испытательному и рабочему давлению приборы из алюминия также можно ставить в зданиях любой этажности, но при условии: наличии индивидуальной котельной с узлом водоподготовки. Дело в том, что алюминиевый сплав подвержен воздействию электрохимической коррозии от некачественного теплоносителя, свойственного центральным сетям. Радиаторы из алюминия лучше устанавливать в отдельных системах.

Резко отличаются от других чугунные радиаторы. теплоотдача которых значительно ниже при большой массе и емкости секций. Казалось бы, при таком сравнении им не найдется применения в современных системах обогрева. Тем не менее традиционные «гармошки» МС-140 продолжают пользоваться спросом, их главный козырь – долговечность и стойкость к коррозии. И действительно, серый чугун, из которого методом литья изготавливаются МС-140, спокойно служит до 50 лет и более, при этом теплоноситель может быть каким угодно.

Кроме того, обычная чугунная батарея обладает большой тепловой инерцией в силу своей массивности и вместительности. Это значит, что при отключении котла радиатор остается теплым еще долгое время. Что же касается рабочего давления, то нагреватели из чугуна не могут похвастать высокой прочностью. Приобретать их для сетей с высоким давлением воды рискованно.

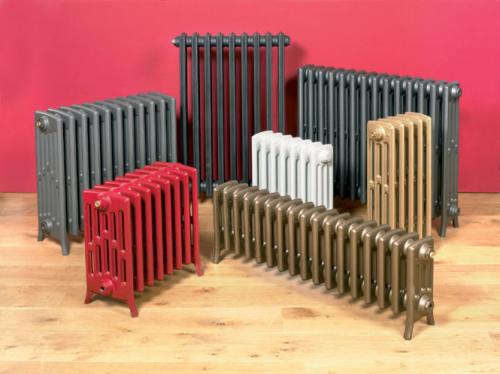

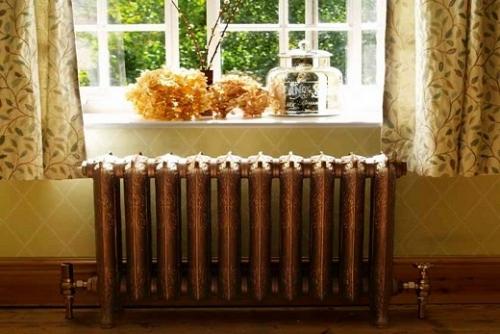

Теплоотдача чугунного радиатора мс-140. Мс-140 радиатор чугунный: характеристики

Радиатор отопления чугунный мс 140 производят в Украине, Белоруссии и России. Высокая практичность и исключительная надежность таких батарей проверена десятками лет. Так, по данным статистики, проводимой на протяжении 7 лет в сфере маркетинга, этот вид прибора отопления остается распространенным на российском рынке и доныне. Несмотря на то, что технология его производства уже не нова, радиаторы чугунные мс 140 500 и прочих серий до сих пор являются источниками тепла в сотни тысяч многоквартирных домов по всей России.

Чугунная батарея МС-140 – альтернатива современным отопительным приборам

Основой для литья радиатора чугунного мс 140м 500 и других моделей является серый чугун высокого качества. В его составе содержится несколько видоизменяющих примесей, которые сглаживают влияние агрессивной среды: предохраняют от механического воздействия и коррозии, а также увеличивают эксплуатационный срок.

Сегодня, конечно, дизайн подобных радиаторов изменился и приобрел достаточно современный внешний вид. Передняя поверхность изготавливается плоской и возможно разнообразное цветовое исполнение.

Современный чугунный радиатор марки МС-140

Технические показатели батарей МС-140 нисколько не уступают импортным лучшим моделям: их рабочее давление – от 9 до 11 атмосфер, а испытательное – 18 атм.

В расчете на 1 секцию, максимальная теплоотдача отопительных приборов из чугуна МС-140 составляет 175 Вт.

Выбирать модель чугунной батареи в зависимости от числа секций нужно в таком соотношении: при мощности этого радиатора в 1000 Вт отапливается помещение площадью в 10 кв. м.

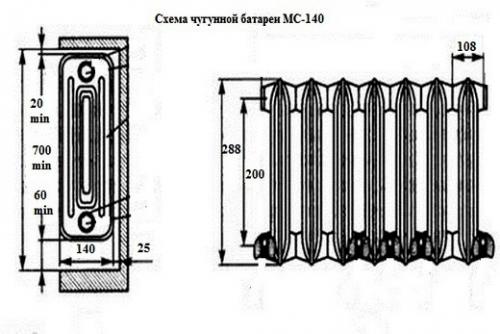

Схема чугунного прибора отопления МС-140

А сделать расчет веса чугунного прибора отопления бренда МС-140 можно, зная вес одной секции радиатора. Средним значением общепринято считать 6, 15 кг.

Площадь обогрева такой батареи зависит напрямую от числа секций радиатора.

Обзор популярных интернет-магазинов чугунных батарей — смотрите по ссылке:  http://remontspravka.com/gde-kupit-chugunnyie-radiatoryi/

Со всеми преимуществами и недостатками чугунных батарей отопления можно ознакомиться в следующей нашей статье .

Размеры отопительного чугунного прибора МС-140 определяются от:

1. Числа секций.
2. Объема.
3. Страны-производителя.

Чугунная батарея МС-140 белорусского производства

Перед тем как отправиться в магазин, рекомендуется получить консультацию специалиста о числе секций, которое понадобится для создания максимально комфортного температурного режима во всем помещении. Конечно, есть и альтернатива – можно самостоятельно сделать подсчет необходимого количества секций радиаторов чугунных мс 140 500 и других серий. Как это правильно выполнить приведено далее.

Теплоотдача советских чугунных батарей. Мощность секции чугунного радиатора (1 секции) МС, ЧМ, таблица и формула расчета

Реальная мощность секции чугунного радиатора — важный фактор при выборе. Зная ее вы сможете подсчитать, сколько батарей и какой модели нужно для обогрева помещения или целого дома. Соответственно — обеспечите хороший микроклимат, тепло и уют в своем жилище.

В этой статье мы приведем номинальную и дейсттвительную мощность секций чугунных батарей МС и ЧМ. Также расскажем, как ее правильно подсчитать, а в конце публикации вы найдете сводную таблицу для всех моделей батарей.

Номинальная и реальная теплоотдача

Производители заявляют количество киловатт тепловой энергии, которые обеспечивает одна секция радиатора. При этом они проводят свои расчеты для теплоносителей с температурой порядка +90…+95 градусов.

В системах центрального отопления вода редко нагревается выше +70 °С. В частном доме с собственным источником тепла ее можно регулировать, поэтому несложно подогреть воду в системе отопления до номинальных +90 °С.

Кроме температуры теплоносителя в системе отопления, на тепловую мощность одной секции чугунной батареи. В качестве нормы мы берем среднюю температуру в квартире или доме равную +20 °С.

Пример

Указанная производителем мощность чугунного радиатора МС 140-500 составляет 175 Вт. Если подающаяся в него вода прогрета до +70 градусов, то реальная теплоотдача составит

Теплоотдача (мощность секции чугунного радиатора отопления) таблица

Таблица расчета мощности чугунных радиаторов в зависимости от модели и температуры теплоносителя.

Все значения приведены в ваттах. Для перевода их в киловатты достаточно полученный результат разделить на 1000.

Как рассчитать реальную мощность секции чугунного радиатора самостоятельно

В том случае, если вы решили установить нестандартную батарею, не относящуюся к распространенным сериям МС или ЧМ, придется рассчитывать его мощность самостоятельно. Для этого воспользуйтесь формулой:

Q = (T – 13 – T1) х Q1 x 0.01742

Значения:

• Q1 – указанная производителем тепловая мощность секции;
• T – температура теплоносителя;
• T1 – температура в помещении;
• Q – реальная тепловая мощность секции чугунного радиатора.

Расчет по этой формуле приблизительный, но погрешность не превышает 5%, если теплоноситель будет нагрет в пределах +45…+95 градусов.

После того как вам стала известна теплоотдача одной секции, вы можете рассчитать их необходимое количество для конкретного помещения. Сделать это можно с помощью.

Хочется напомнить, что эффективность обогрева зависит не только от количества батарей, но и от того, как они расположены и насколько соблюдены правила монтажа. Особенно это касается больших помещений. Подробнее об этом вы можете прочитать в.

Надеемся, что приведенная выше информация была вам полезна. Если у вас есть вопросы или вы хотите поделиться своим мнением – оставляйте их в комментариях. Не забывайте поделиться сттатьтей с друзьями

Хотите получить помощь мастера, специалиста в этой сфере? Переходите на. Это полностью бесплатный сервис, где вы найдете профессионала, который решит вашу проблему. Вы не платите за размещение объявления, просмотры, выбор подрядчика.Если вы сами мастер своего дела, то зарегистрируйтесь наи получайте поток клиентов. Ваша прибыль в одном клике!

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/teplootdacha-chugunnyh-radiatorov-otopleniya-chto-takoe-teplootdacha-i-moshchnost-radiatorov

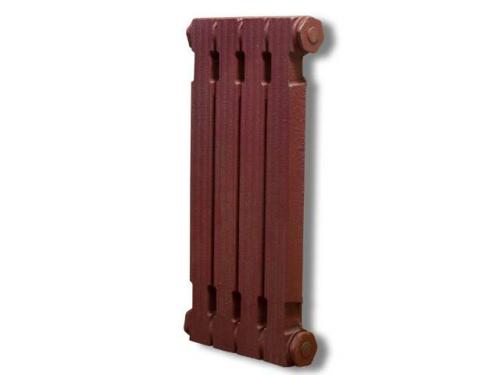

Теплоотдача чугунных радиаторов на квадратный метр. Реальная теплоотдача секции радиатора

Как уже указывалось, мощность (теплоотдача) радиаторов обязательно указывается в их техническом паспорте. Но почему же спустя несколько недель после установки отопительной системы (а то и раньше) вдруг оказывается, что вроде бы и котёл греет как надо, и батареи установлены по всем правилам, а в доме холодно? Причин снижения реальной теплоотдачи радиаторов может быть несколько.

Чугунный радиатор Viadrus (Чехия)

Приведем показатели поверхности нагрева и заявленной теплоотдачи для наиболее распространённых моделей чугунных радиаторов. Эти цифры в дальнейшем понадобятся нам для примеров расчёта реальной мощности секции радиатора.

Как уже сказано, при использовании таких радиаторов для средне-, низкотемпературных систем отопления (например, 55/45 или 70/55) теплоотдача чугунного радиатора отопления будет меньше заявленного в паспорте. Поэтому чтобы не ошибиться с количеством секций, его фактическую мощность нужно пересчитывать по формуле:

Q = K х F х ∆ t

где:

К — коэффициент теплопередачи;

F — площадь поверхности нагрева;

при этом

t_вх– температура входящей в радиатор воды,

t_вых– температура воды на выходе из радиатора;

t_вн.- средняя температура воздуха в помещении.

При температуре входящего теплоносителя 90 гр., выходящего 70 гр., а температуры в комнате 20 гр.

∆ t = 0,5 х (90 + 70) – 20 = 60

Коэффициент К для наиболее распространённых чугунных радиаторов можно посмотреть здесь:

Даже реальная теплоотдача одной секции среднего чугунного радиатора с площадью 0,299 кв. м (М-140-АО) при температуре входящей воды 90 гр., а выходящей — 70 гр будет отличаться от заявленной. Это происходит из-за теплопотерь в подводящих трубах, и по другим причинам (например, сниженный напор), предусмотреть которые в лабораторных условиях невозможно.

Итак, теплоотдача секции площадью 0,299 кв. м. при температуре 90/70 составит:

• 7 х 0,299 х 60 = 125,58 Вт

Учитывая, что теплоотдача всегда указывается с некоторым запасом, умножим эту цифру на 1,3 (этот коэффициент используется для большинства чугунных радиаторов) и получаем: 125,58 х 1,3 = 163, 254 Вт – в сравнении с заявленной 175 Вт.

Еще больше будет разницы в цифрах, если входящая в радиатор вода не нагревается выше 70 град. (а выходящий теплоноситель, соответственно, остывает до 60-50 град.), поэтому перед тем как покупать новые радиаторы, желательно узнать реальные тепловые параметры своей отопительной системы.

Как сэкономить на отоплении?

Первое правило разумной экономии – это запомнить, на чём экономить нив коем случае нельзя! Радиаторы всегда нужно брать с запасом, ведь снизить температуру в помещении можно с помощью уменьшения температуры воды в системе или с помощью запорных кранов. А вот если реальная теплоотдача окажется ниже заявленной производителем – в комнатах будет в лучшем случае прохладно. Кстати, неплохие по большинству параметров чугунные радиаторы Коннер в условиях реальной эксплуатации имеют теплоотдачу процентов на 20-25 ниже, чем указано в паспорте

Радиатор 1К60П-500 (Минск)

Как уже указывалось, теплоотдача может отличаться от заявленной и из-за того, что температура воды в отопительной системе гораздо ниже «стандартной», то есть той, при которой проводились заводские испытания, так как заявленная мощность излучения достижима лишь при лабораторных условиях. Представьте себе, что секция радиатора МС-140 (указана мощность 160 Вт) при температуре воды 60/50 град. (а больше «котёл не тянет»!) будет выдавать мощность не более 50 Вт. И если вы поверили техническому паспорту и решили поставить 5 отопительных секций, то вместо 800 Вт (160 х 5) вы получите всего 250.

Однако предусмотреть эту ситуацию и даже воспользоваться ею вполне возможно! Исходя из расчётов, приведённых выше, чем ниже ∆ t (то есть температура воды-теплоносителя), тем тем большей должна быть излучающая поверхность радиатора. Так при ∆ t 60 для излучения 1 кВт достаточно радиатора высотой 0,5 м х 0,520 м, а при ∆ t 30 — 0,5 м х 1,32 м.

«Традиционный» чугунный радиатор МС-140М2

Однако именно за счёт низкой температуры носителя и увеличения излучающей площади радиатора или количества секций можно снизить расходы на отопление.
