МС 90

Радиатор МС-90 может выглядеть как четырех- или семисекционная конструкция. Эти батареи идеально подходят к российским тепловым сетям. Возможна установка в производственных и жилых помещениях.

Технические характеристики:

• Тепловая мощность – от 130 Вт;
• Ширина одной секции – от 7,1 – 9 см;
• Высота – от 58 – 58,1см;
• Глубина – от 9 см;
• Объем – от 1,15 – 1,45 л;
• Вес 1 секции – от 5,48 – 6,5 кг;
• Расстояние между осями – от 50 см;
• Температура – до 130 градусов;
• Рабочее давление – 9 – 12 атм.

МС 140

Секционные радиаторы МС 140 – это единственная модель, «дожившая» до наших дней со времен СССР. Считается одной из самых популярных. Применяется в помещениях с низким подоконником.

Технические характеристики:

• Тепловая мощность – от 130 – 160 Вт;
• Ширина одной секции – от 9,3 – 6,65 см;
• Высота – от 38,8 – 58 см;
• Глубина – от 14 см;
• Объем – от 1,11 – 1,45 л;
• Вес одной секции – от 5,4 – 6,65 кг;
• Расстояние между осями – от 30 – 50 см;
• Температура – до 130°С;
• Давление рабочее – 9 – 12 атм.

Среди плюсов радиаторов старого образца стоит отметить:

• Практичность;
• Высокую устойчивость к коррозии;
• Возможность использования любого теплоносителя;
• Высокую инертность.

К минусам по-прежнему относятся тяжеловесность и непрезентабельный внешний вид.

Современные модели

В России выпускначался не так давно, ранее радиаторы поставлялись из Европы и Китая. Впрочем, до сих пор импортные конструкции считаются более качественными, однако, и стоят они значительно дороже.

Вес секций иностранных батарей зависит от производителя. Например, масса звена популярной чешской модели Viadrus STYL 500 составляет 3,8 кг, а вес секций моделей китайской фирмы Konner колеблется от 3,5 до 4,75 кг (в зависимости от индивидуальной теплоотдачи).

Известным российским брендом является фирма EXEMET, выпускающая батареи MODERN, один «зуб» которых весит 3,3 кг.

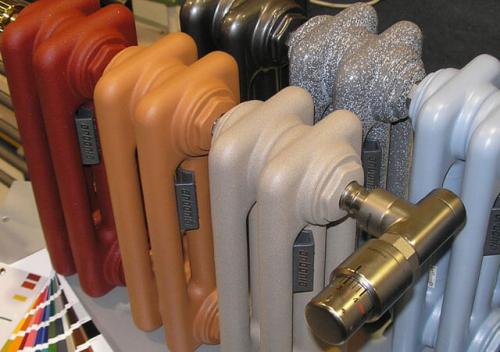

Современные модели выглядят гораздо привлекательнее: они могут иметь плоскую переднюю панель и ровную поверхность. Некоторые установки полностью готовы к эксплуатации, другие же требуют окраски.

Основные расчеты

Проектируя систему отопления, требуется рассчитать вес радиатора и необходимое. Расчеты ведутся на основании мощности одной секции отопительного прибора (для классического изделия из чугуна это 170 Вт) и теплового расчета помещения.

Чтобы подсчитать необходимое количество секций и итоговый вес чугунного радиатора, следует учесть площадь и, которые зависят от характеристик материалов, из которых возведены стены, наличия утепления. Также требуется обратить внимание на количество окон и вид оконных систем.

Для панельного дома оптимальная величина теплового потока составляет 0,041 кВт/м3, для кирпичного – 0,034 кВт/м3, для зданий с утепленными стенами (независимо от материала, из которого они возведены) – 0,02 кВт/м3.

Учитывая немалый вес одной секции, количество звеньев в стандартном радиаторе варьируется от 4 до 10. В большом помещении удобнее установить два-три прибора отопления по 4-5 секций вместо того, чтобы монтировать один крайне тяжелый радиатор с числом звеньев более 10-ти.

Заключение

Таким образом,– самый тяжеловесный вариант системы отопления, что создает трудности при установке, но, несмотря на это, радиаторы из чугуна – оптимальные устройства для поддержания тепла в квартире, проверенные временем. Оборудование не нуждается в особом уходе, а тяжелый вес и сложности монтажа компенсируются долговечной службой и работоспособностью.

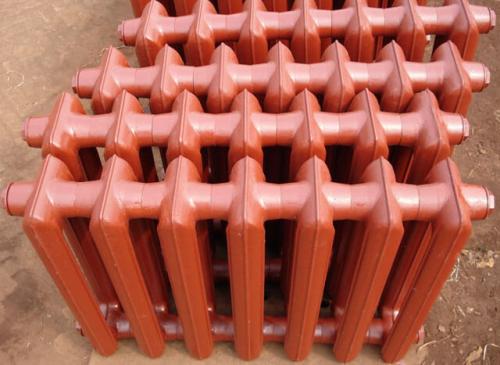

Вес чугунной батареи 5 секций. Сколько весит одна секция

Проведем сравнительный анализ обогревательных приборов по этому показателю, а за точку отсчета примем старые советские «гармошки». Итак, вес одной секции чугунной традиционной батареи МС-140 составляет 7.12 кг, а вместительность – 1.5 л воды при стандартной межосевой высоте 500 мм. То есть, полная масса 1 секции радиатора в рабочем состоянии выходит 7.12 + 1.5 = 8.62 кг.

Пример расчета массы. Как правило, в частных домах используются приборы отопления с количеством секций от 4 до 12 шт. Возьмем среднее число – 7 секций, тогда масса батареи старого образца составит 8.62 х 7 = 60.34 кг, а без воды – 49.84 кг. Этакую махину в одиночку устанавливать непросто, обязательно нужен помощник.

Ниже в таблице мы представим различные варианты новых отопителей, в том числе чугунные евро батареи, где укажем волнующие домовладельцев показатели — вес ребра, его вместительность, теплоотдачу и цену в условных единицах.

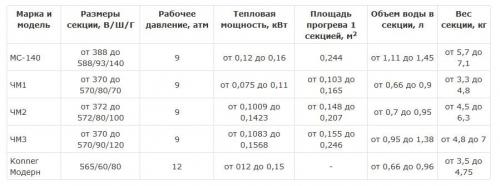

Примечание. Цифры после названия бренда и модели означают следующее: расстояние между осями пробок / глубина в мм.

Как видите, мы подобрали изделия примерно одинаковой высоты и разной глубины, влияющей на массивность каждого ребра. Чтобы оценить реальную массу радиаторов, предлагаем ее посчитать исходя из потребной тепловой мощности для обогрева стандартной комнаты площадью 20 м². Положив на квадрат площади 100 Вт тепла, получаем потребную мощность отопления 2 кВт.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/skolko-vesit-odna-sekciya-chugunnoy-batarei-starogo-obrazca-obshchie-harakteristiki-chugunnyh

Вес чугунной батареи 11 секций. О чугунных батареях

Радиатор из чугуна принадлежит к классике жанра. Его применяют уже более 100 лет и полностью вытеснить с рынка пока еще неспособна ни одна современная модель. Чугунные радиаторы пользуются спросом благодаря характеристикам самого материала.

Важными преимуществами чугуна являются:

1. Устойчивость к коррозии,
2. Долговременность эксплуатации,
3. Нетребовательность к качеству теплоносителя,
4. Отличная теплопередача,
5. Нетребовательность в применении.

Не может быть все так гладко, и два недостатка все же находятся.

• Один кроется в массе . Сколько весит секция чугунной батареи? Вес 1 секции чугунного радиатора составляет примерно 7,5 кг. Благодаря несложным умозаключениям можно прийти к выводу, что стандартная батарея из 7 секций будет весить 52,5 кг. Чтобы обеспечить комфортную температуру в комнате, одной секции нагревательного элемента, как правило, недостаточно. Исходя из данных обстоятельств, осуществляя надежность конструкции, приходится продумывать способы крепления радиаторных элементов к стене. Давайте произведем расчет на примере. Советская модель МС 140. которая до сих пор присутствует на рынке, имеет немалую массу — 7,12 кг. Объем ее одной секции составляет 1,5 литра воды, общая масса получается равной 8,62 кг. Тепловая мощность при этом равна примерно 170 Вт. Сколько нужно секций для обогрева комнаты площадью 20 м2? Если необходимо обогреть комнату 20 м2, то потребуется 12 секций, тогда масса будет составлять 85,4 кг, плюс вода – 103,4кг.
• Вторым отрицательным моментом чугуна является его хрупкость . Поэтому, чтобы осуществить перенос изделия с большой массой и его крепление, необходимо все манипуляции с ним проделывать максимально осторожно, предотвращая малейшие удары во избежание невидимых глазу микротрещин. Так как в процессе работы с неизбежным ростом давления в сети отопления, образовавшиеся трещины начнут увеличиваться, что закончится протечками радиатора.

Вес чугунной батареи 12 секций. Вес чугунной батареи: сколько это в килограммах?

Несмотря на то, что современная промышленность предлагает радиаторы парового отопления из различных материалов (например, алюминиевые и биметаллические радиаторы), многие предпочитают устанавливать в доме традиционные чугунные батареи. Насколько это оправдано? Ведь радиаторы из чугуна имеют небольшую поверхность теплоотдачи, а так как это металл с достаточно низкой теплопроводностью, для отопления одной комнаты понадобится не менее 8-12 секций. Вес чугунной батареи 12 секций без воды — 70-90 килограмм. Таким образом, после заполнения отопительной системы водой ее общий вес в большом доме может составить несколько тонн!

Преимущества и недостатки чугунных радиаторов

Однако все эти недостатки относятся в первую очередь к знакомым с детства тяжелым неразборным радиаторам-«гармошкам» советского образца (МС-140М). Сегодня такие батареи встречаются в основном в домах старой постройки. Разумеется, чугунные батареи гораздо тяжелее алюминиевых и биметаллических.

12 секционный чугуний

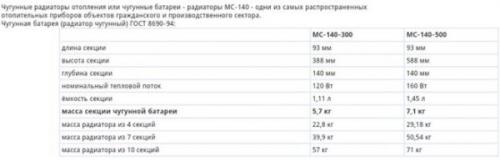

К примеру, вес секции чугунной батареи марки МС-140-300 – 5,7 кг, а более тяжелой МС-140-500 — 7,1 кг, что приблизительно соответствует весу секций «советских» радиаторов (7,5 кг). Но современные чугунные радиаторы можно собирать из нужного количества секций, а их конструктивные особенности и дизайн позволяют воспользоваться преимуществами чугунных батарей, уменьшив свойственные им недостатки. Преимущества же чугунных радиаторов перед батареями из других материалов неоспоримы. В частности:

• они долговечны;
• они устойчивы к коррозии и в них может использоваться техническая вода;
• они лучше, чем радиаторы из других материалов, выдерживают высокое давление, а значит, могут использоваться в многоэтажных и высотных зданиях;
• за счет труб большого диаметра и малого гидравлического сопротивления. их можно применять в системах с естественной водной циркуляцией;
• благодаря большому объёму воды в секциях и толстым стенкам они хорошо прогревают помещение и долго держат тепло. Cовременные чугунные радиаторы гораздо легче, чем их предшественники.

Выбирайте радиатор правильно!

Теплоемкость современных радиаторов не всегда зависит от его массы и размеров.Так, вес одной секции чугунной батареи, собранной из радиаторов 2К60П (Минск) составляет 5,7 килограмм, однако за счёт ровной, а не ребристой теплопередающей поверхности и повышенной тепловой мощности для поддержания тепла в помещении достаточно 8-10 секций. Собранные из 10 секций батареи чешского производства Termo еще легче: минимальный вес секции – от 4,45 кг (максимальный — 6,8 кг).

Эти радиаторы производятся в различных модификациях (высота — 560-673 мм, тепловая мощность 146-290 Вт/секция), что позволяет легко рассчитать необходимые размеры для любого помещения. Небольшим весом отличаются и радиаторы Könner (Китай/Германия): секция высотой 365 мм весит чуть больше трёх килограмм, при этом ее теплоотдача — 120 Вт. Для сравнения: тепловая мощность радиатора МС-140-500 при высоте 588 мм и весе 7,1 кг составляет 160 Вт/секция, а вес секции с теплоотдачей 120 Вт (радиатор МС-140-300) – 5,7 кг при высоте 388 мм.

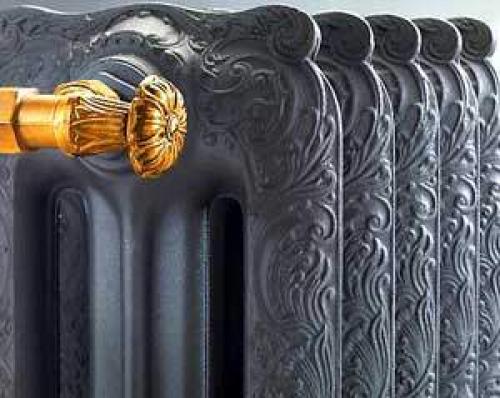

Чугунный радиатор в стиле ретро

В расчёте отопительного радиатора нужно учитывать не только, сколько весит секция чугунной батареи и является ли она разборной или неразборной, но и то, можно ли самостоятельно составлять её из секций, либо радиатор продаётся в сборке. К примеру, масса одной секции радиаторов Könner (Китай/Германия) — приблизительно 4 кг, однако эти радиаторы выпускаются в укомплектованном виде (4-12 секций).

Учитывайте, что независимо от того, будут ли это готовые укомплектованные радиаторы или сборные радиаторы, количество секций нужно подбирать с некоторым запасом.

Если расчет показывает, что для поддержания необходимого температурного режима в помещении нужно установить батарею из 10 секций, лучше выбрать 12-секционный радиатор, а температуру воздуха регулировать с помощью снижения температуры воды-теплоносителя, запорных кранов и т. д.

Вес чугунной батареи ссср. Вес секции батареи из чугуна

Чугунная батарея считается одним из самых выгодных устройств для отопления дома, ведь кроме отличной теплопередачи, она радует высокой стойкостью к коррозии, длительным сроком службы (50 лет и старше) и нетребовательностью к качеству носителя тепла. Во время создания отопительной нужно учитывать ее вес.

Этот показатель позволяет:

• выбрать нужный вид батареи в зависимости от конструктивных особенностей дома.

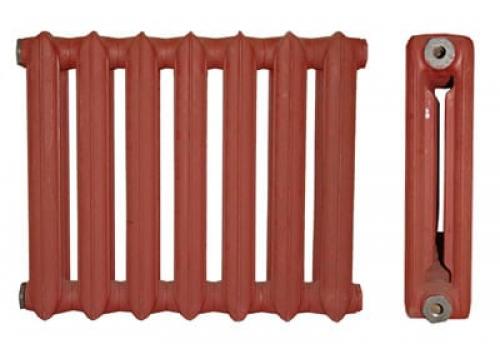

Классические батареи

К ним относят батарею МС 140. Она имеет несколько модификаций, но одна секция весит 7,12 кг. Она рассчитана на 1,5 л воды. Поэтому общая масса одногосоставляет 8,62 кг. Именно эту цифру нужно учитывать при расчете массы, которую должно выдерживать крепление. Если брать во внимание только вес самой батареи, то крепление, получив дополнительное давление от массы воды, может не выдержать.

Чтобы отопить комнату площадью 20 м², нужно установить батарею с 12 секциями. Вес пустого устройства отопления будет составлять 85,4 кг, а радиатора с водой — 103,4 кг.

Такая батарея должна устанавливаться на крепление, зафиксированное в стене. Стена должна выдержать дополнительную нагрузку в почти 104 кг. Если стену построили из кирпича или бетона, то такой чугунный радиатор можно спокойно вешать на стену.

Если дом построен из пенобетона, газобетона или SIP-панелей, наполненных пенопластом, то классическое подвешивание на такие стены 100-килограммовой конструкции — плохая идея.

Классическийпредусматривает фиксацию на стене горизонтальных кронштейнов с крючками на конце. На последние вешают батарею. Стены из пористых материалов или SIP-панелей не выдержат большое давление, и радиатор упадет на пол.

Выход в такой ситуации есть:

1. Нужно использовать специальное крепление, которое следует фиксировать во многих точках.
2. Нужно устанавливать чугунные батареи современных модификаций. Они легче и эффективнее в плане обмена тепла.
3. Выбирать модели с возможностью установки на пол.

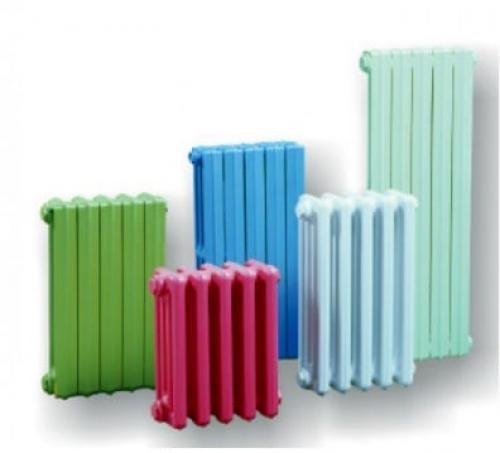

Современные варианты радиаторов из чугуна

Они состоят из более легких секторов. Один из чешских производителей предлагает радиатор, одна секция которого весит 3,8 кг. При этом в ней может поместиться 0,8 литра воды. В результате общая масса сектора равняется 4,6 кг.

Для отопления вышеупомянутой комнаты нужно взять радиатор с 14 секциями. Он будет весить 64,4 кг. Эта цифра включает массу чугуна и воды.

Такой радиатор все еще будет тяжелым для стен из пористого материала, однако если его разбить на две части и разместить их на разных стенах, то о необходимости в дополнительных креплениях можно забыть.

Отечественные производители предлагают радиаторы с более легким сектором. Его характеристики таковы:

1. Вес — 3,3 кг
2. Объем — 0,6 л.
3. Общий вес с водой — 3,9 кг.

Однако они имеют худшую. В результате для отопления помещения  площадью 20 м² нужно брать 22 секции. Масса радиатора будет составлять 85,8 кг. Такой вес для современных домов из пеноблоков не совсем подходит. Ситуацию могут спасти радиаторы с ножками. Ножки имеют только первая и последняя секции.

Алгоритм расчета веса радиатора

Производители предлагают много модификаций. Поэтому, чтобы знать, сколько весит чугунная батарея, нужно выполнить действия:

1. Узнать вес самой секции.
2. Добавить вес воды, которая может поместиться в секции.
3. Проанализировать теплоотдачу и определить нужное количество секций.
4. Умножить количество секций на общую массу одного сектора.

Источник: https://alyuminievye-batarei.aystroika.info/stati/ves-odnoy-sekcii-chugunnogo-radiatora-rossiyskogo-i-zarubezhnogo-proizvodstva

Вес чугунной батареи 7 секций. Масса стандартных отопительных приборов

И традиционные, и дизайнерские экземпляры объединены материалом изготовления, которым является чугун.

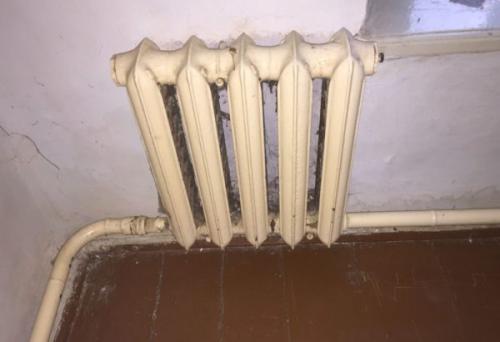

И сейчас повсеместно встречаются исправно служащие классические радиаторы в форме гармошки, установленные:

• в школах и детских дошкольных учебных учреждениях;
• в поликлинических отделениях и больницах;
• в помещениях жилфонда – квартирах, частных домовладениях, общежитиях;
• в учреждениях общественного и государственного назначения.

Обычно это модели МС-140 или МС-90, так как в прошлые годы других отопительных приборов массового производства не было. Малыми сериями представлены чугунные изделия НМ-150, РКШ, Минск – 1110 и другие, но на сегодняшний день их уже не производят. Так какой же вес одной секции чугунной батареи старого образца? И в данном случае, точной цифры нет. Объясняется это тем, что данная величина зависит от параметров секции.

Например, батарея серии МС-140 бывает двух модификаций в зависимости от межосевого промежутка, который равен 300 или 500 миллиметров. Если речь идет о модели МС-140-300, тогда средний вес секции около 5,7 килограммов, а когда о приборе МС-140-500, то 7,1 килограмма.

Нередко можно встретить изделие серии МС-90, у которого вес секции чугунного радиатора составляет 6,5 килограмма при расстоянии между осями 500 миллиметров. Отличие между моделями МС- 90 и 140 заключается в разной глубине секций.

Можно ли считать, что вес радиаторов этих популярных серий, равный 6,5, 5,7 и 7,1 килограммов, окончательный? Ответ отрицательный и этому имеется объяснение. Дело в том, что действующий ГОСТ 8690-94, который является нормативным документом, регламентирующим производство батарей из чугунных сплавов, указывает на их основные размеры.

Относительно того, сколько весит секция чугунной батареи старого образца, то этот норматив указывает на удельную массу - 49,5 кг/кВт. Данное стандартное значение распространяется на радиаторы, которые предназначаются для эксплуатации в системах теплоснабжения с температурой теплоносителя не превышающей 150 градусов при избыточном рабочем давлении максимум 0,9 МПа (9 кгс/см²).

При производстве отопительных приборов производители должны обеспечить соответствие продукции данным значениям, а вот то, сколько весит одна секция чугунной батареи, ГОСТ не регламентирует. В результате масса радиаторов, изготавливаемых на разных заводах, отличается.

На сегодняшний день наиболее известна продукция нескольких промпредприятий, которые выпускают модификации серии МС-140 и приборы собственной разработки. Среди них: белорусский завод отопительного оборудования, российские «Декарт» и «Сантехлит» и другие.

Вес чугунной батареи 10 секций. Современные отопительные радиаторы из чугуна

Для настенного крепления существуют новые изделия из серого чугуна от различных производителей, чья масса гораздо меньше традиционных МС 140. Например, чешский радиатор отопления Viadrus STYL 500, изображенный на рисунке.

Его характеристики таковы: масса 1 секции – 3.8 кг, вместительность по воде – 0.8 л, итого выходит 4.6 кг. При располагаемом тепловом потоке 140 Вт на нашу комнату 20 м2 потребуется 14 шт, что по весу будет 64.4 кг вместе с водой. Данный показатель на 40% меньше, чем у МС 140, а разделив его на 2 части (по 32 кг каждый прибор), становится ясно, что возможна установка чугунных радиаторов на стены из пористого бетона без специальных дополнительных придумок. Еще более легкую конструкцию предлагает российский производитель, продающий свои отопительные приборы под брендом EXEMET, а именно модель MODERN.

Здесь одна секция радиатора весит всего 3.2 кг при теплоотдаче 93 Вт, в помещение 20 м2 необходимо 22 секции общей массой 70.4 кг. Этот показатель тоже достаточно хороший, особенно если учитывать, что фирма изготавливает эти батареи с возможностью напольной установки.

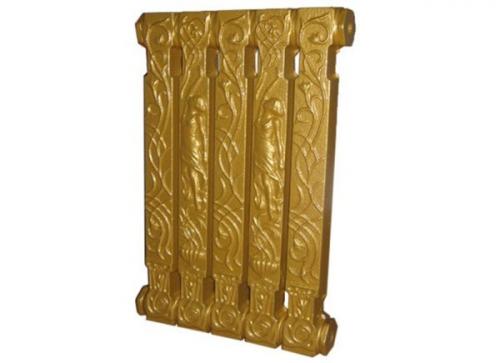

Нельзя не сказать несколько слов о таком продукте, как винтажная чугунная батарея, чей вес еще больше советской МС 140 и в некоторых случаях достигает 14 кг. Эти отопительные приборы своим внешним видом напоминают старинные, устанавливаемые в резиденциях и усадьбах в далеком XIX веке.

Изображенная на рисунке модель EXEMET FIDELIA имеет вес 12 кг при теплоотдаче 156 Вт, что делает общий вес чугунного радиатора для нашего примера просто чудовищным – 154 кг. Но как видно на изображении, здесь вопрос установки решается иначе: первая и последняя секции имеют ножки для размещения нагревателя на полу.

Вес одной секции чугунной батареи мс-90. Сколько весят чугунные стандартные

Общая черта их объединяющая — материал изготовления, а именно чугун. При упоминании чугунных батарей на ум сразу же приходят классические чугунные радиаторы-гармошки, которые устанавливались и до сих пор исправно служат в:

• Дошкольных и школьных учебных заведениях;
• Медицинских учреждениях (больницах и поликлиниках);
• Во всех жилых помещениях (общежитиях, квартирах, частных домах и дачах);
• Государственных и общественных организациях.

Классический пример батареи-гармошки можно встретить повсеместно.

В подавляющем большинстве это модель МС-140 или МС-90. Других моделей массового выпуска в прошлый период не наблюдалось.

Справедливости ради отмечу, что в прошлые годы малыми сериями выпускались модели Минск-110, НМ-140, НМ-150, Р-90, РКШ и другие. В настоящее время они не производятся, а сфера их применения ограничивалась близлежащими к производителю регионами.

Знаменитым киногероям пришлось носить радиаторы серии МС-140-500.

Так какой же вес одной секции чугунной батареи старого образца? Какую величину содержит заводская инструкция? И здесь одной цифрой ответить не получится, поскольку играют роль габариты секции.

К примеру, чугунная батарея серии МС-140 имеет 2 разновидности (межосевое расстояние):

• 300 мм;
• 500 мм .

Соответственно, если речь о МС-140-300, то усредненный вес одного ребра чугунной батареи составляет 5,7 кг. А если речь о МС-140-500, то одна такая секция покажет на весах 7,1 кг.

Вес зависит от габаритов секции.

Также довольно часто встречаются серии МС-90. В сравнении со 140 серией, вес секции чугунной батареи старого образца равняется 6,5 кг при 500 мм.

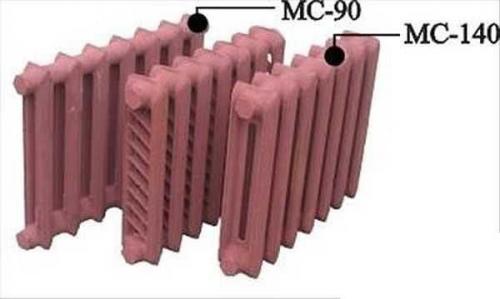

У моделей МС-90 и МС-140 разница заключается в меньшей глубине секции.

Давайте подведем промежуточный итог : мы определили 3 разных веса наиболее распространенных серий (МС-90 и МС-140) — 6,5 кг, 5,7 кг и 7,1 кг соответственно. Можно ли считать эти величины окончательными?

Нет, и вот почему.

Нормативный документ, регламентирующий порядок производства чугунных радиаторов

Существующий стандарт (ГОСТ 8690-94) описывает основные параметры и размеры выпускаемых радиаторов. Что касается веса секций, то данный норматив содержит значение удельной массы, равное 49,5 кг/кВт.

Данный стандарт распространяется на блочные и чугунные отопительные радиаторы, предназначенные для эксплуатации в системах отопления с температурой теплоносителя до 150 °С (423 К) и избыточным рабочим давлением до 0,9 МПа (9 кгс/см2).

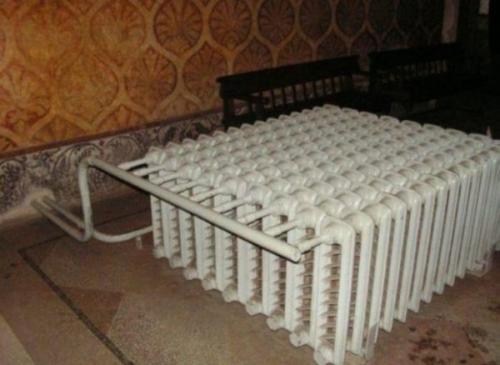

Чтобы демонтировать такого монстра, его предварительно нужно распилить.

По факту производитель должен соответствовать указанным значениям, а вот вес отдельной секции ГОСТом не регламентирован. На практике это выражается тем, что продукция разных предприятий отличается по весу.

По состоянию на начало 2017 года мне известна продукция нескольких предприятий, выпускающих радиаторы МС-140, их модификации и изделия собственной разработки:

• Литейно-механический завод (Украина, Луганск);
• Завод отопительного оборудования (Республика Беларусь, Минск) ;
• Котельно-радиаторный завод (Россия, Нижний Тагил) ;
• «Декарт» (Россия, Новосибирск) ;
• «Сантехлит» (Россия, Брянск) .

Давайте рассмотрим выпускаемый ассортимент, и определим, сколько весят чугунные батареи от разных производителей.

Нижний Тагил

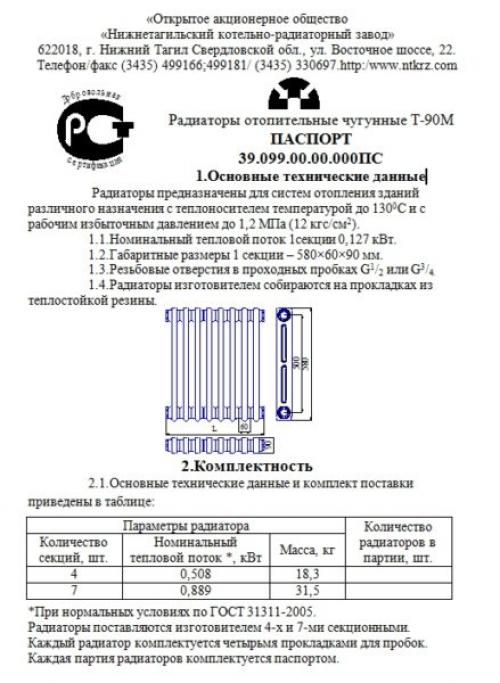

Предприятие-изготовитель выдает паспорт на каждое изделие с указанием количества секций.
