Чугунные радиаторы отопления делятся по способу установки. Как правильно рассчитать мощность чугунной батареи для установки ее в одну комнату

Чугунные радиаторы отопления делятся по способу установки. Как правильно рассчитать мощность чугунной батареи для установки ее в одну комнату

Чтобы радиатор радовал хозяина своей эффективностью, необходимо правильно рассчитать его мощность. Здесь необходимо максимально грамотно подойти к расчетам. Если этого не сделать, отапливаемое помещение может получиться слишком жарким или довольно прохладным. Как произвести расчеты, расскажем в этом разделе.

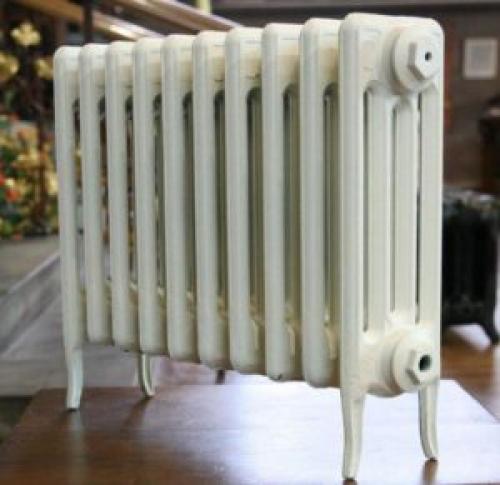

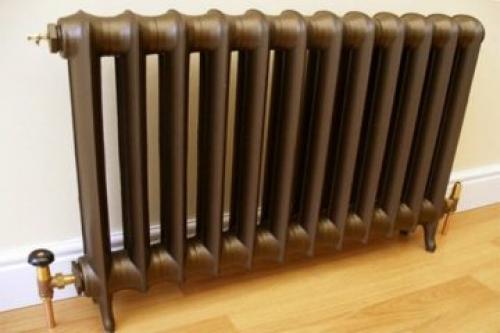

Маломощный компактный чугунный радиатор современного типа Источник eco-kotly.ru

Если руководствоваться стандартными правилами расчетов мощности, следует отметить, что на один квадратный метр площади необходимо 120 ватт мощности. Однако такие параметры подойдут не для всех условий, а лишь помещений, в которых присутствует одна наружная стена и окно, имеющее проем на улицу.

Важно! Так как чугунные радиаторы время от времени необходимо промывать и чистить, то во избежание неприятностей и нарушения функций устройства, следует проводить ревизионные манипуляции только по окончании отопительного сезона.

Что касается помещений с большей высотой потолков, то мощь обогрева радиаторами должна быть выше. При этом, если в комнате с высокими потолками установлены современные стеклопакеты на окна, тогда от общей мощности отопления для помещения необходимо отнять 15%.

Соединение разных по мощности аккумуляторов Источник remontnik.ru

Нельзя забывать о температуре нагрева. Теплоноситель должен быть не холоднее 70 градусов. Получается, если батарея не будет обладать такой температурой, тогда при расчете придется добавлять до 10-15% к тепловой мощности.

Особенности радиаторов с декоративным оформлением

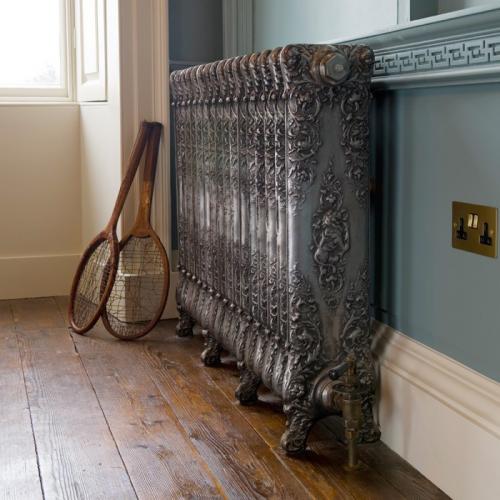

Чугунные радиаторы, выполненные с уклоном на определенный дизайн, не отличаются максимальной эффективностью в ходе эксплуатации, так как их характеристики несколько ниже.

Чугунный радиатор с небольшим количеством декора Источник remontnik.ru

Например, теплоотдача у таких конструкций недостаточная, так как на поверхности присутствует дополнительный декоративный слой краски, именно она и удерживает тепло. Мощность у подобных агрегатов значительно меньше, так как с целью подчеркнуть эстетику в комнате, батареи изготавливаются компактной формы.

Также есть вероятность падения гидравлического сопротивления внутри конструкции. Это связано с повышенной компактностью секций. Поэтому часто возникают сложности в выборе.

Дизайнерский чугунный радиатор в металлическом оттенке Источник dmworld.ru Красивый чугунный радиатор в старинном стиле Источник retro-lux.ru

Как правильно рассчитать необходимое количество секций для чугунного радиатора МС-140-500 по их характеристикам

Заключение

При организации отопления в домашних условиях каждому хочется сделать его максимально бюджетным. Чтобы это было не столь затратным можно выполнить грамотную организацию совмещённого способа отопления: то есть с участием и чугунных и стальных батарей отопления с учетом их характеристик. Одни позволят сохранить эстетичность, другие отдадут достаточное количество тепла помещению.

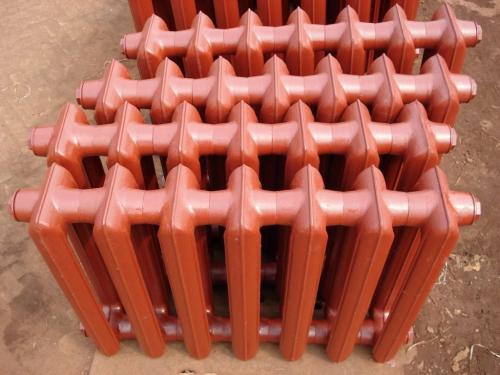

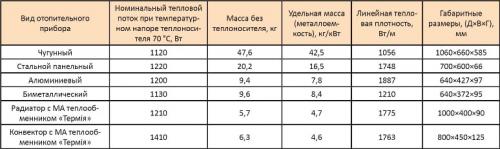

Советские чугунные батареи характеристики. Технические характеристики чугунных радиаторов отопления

Внешние особенности конструкции

Чугунные радиаторы производятся только в заводских условиях, для этих целей используют серый сорт чугуна. Радиатор составляется из отдельных секций или «зубчиков», в каждом заключен канал круглой или овальной формы, по которому будет двигаться теплоноситель . Секции могут быть одноканальные и двухканальные. Секции собирают в одну батарею, их стыкуют между собой, прокладывают термостойкие прокладки для герметичности . Размер батареи будет зависеть от количества секций.

Размер подбирают индивидуально в зависимости от площади помещения, утепленности и количества оконных и дверных проемов в доме. По размерам радиаторы могут варьироваться от 50 до 140 сантиметров в глубину, от 35 до 150 сантиметров в высоту, ширину выбирают исходя из количества секций.

Батареи изготавливают по методу литья , поэтому конструкция получается герметичная, надежная.  Чугун отлично накапливает и отдает тепло, подходит для систем автономного и централизованного отопления. Чугунные батареи обладают высоким показателем износостойкости и сроком службы , хорошо выдерживают скачки давления, рабочее давление в батарее – 9 атмосфер. Они непривередливы к теплоносителю, мелкий песок и накипь при движении горячей воды не могут нанести значительных повреждений каналам внутри секций. Для систем центрального отопления, где теплоноситель за время пути «приобретает» хороший запас химических элементов, чугун также подойдет, так как металл не вступает в реакции и не ржавеет.

Технические особенности чугунных радиаторов

Характеристики чугунных радиаторов отопления зависят от модели батареи.   МС-140 — самая распространенная модель с долгим сроком службы .

МС-140 имеют внушительные габариты и глубину 140 см, мощность от 0,12 до 0,16 см, теплоносителя в секции намного больше, чем у аналогов (от 1,11 до 1,45 л),. Площадь нагревающейся поверхности – 0,24 м2, давление — 9 атмосфер.

Внешний вид батарей непривлекательный. Современные модели имеют более интересный дизайн, например, ЧМ (г. Чебоксары) делают плоскую лицевую часть, что упрощает уход  и эстетично смотрится. Радиаторы выпускаются одно-, двух- и трехканальные и имеют следующие технические характеристики:

1. ЧМ-1, компактные в глубину до 70 см, мощность от 0,075 до 0,11 КВТ, вес секции в среднем 4 кг. Рабочее давление — 9 атмосфер.
2. ЧМ-2, до одного метра в глубину, вес примерно 6 кг, мощность от 0,1009 до 0,1423 КВТ. Оптимальное давление — 9 атмосфер.
3. ЧМ-3, вес 7 кг, глубиной 130 см, мощность от 0,1083 до 0,1568 КВТ. Давление будет составлять 9 атмосфер.

Мс-110 (завод Сантехли) производит компактные радиаторы, их легко вместить в небольшие проемы и спрятать под узкими подоконниками, внешний вид остался почти неизменным.

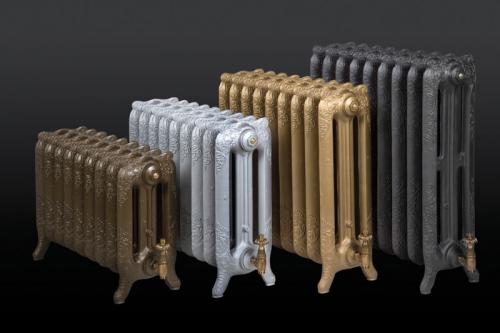

Зарубежные фирмы особое внимание уделяют внешнему виду радиаторов. Они имеют современный дизайн и компактную форму, у них высокая теплоотдача за счет очень гладкой поверхности . В качестве элемента декора на.

Технические характеристики  фирмы Konner модель «Модерн»: глубина всего 80 см, рабочее давление — 12 атмосфер, а мощность — от 012 до 0,15 КВТ при весе всего около 5 кг.

Что нужно знать перед покупкой

Срок службы чугунных радиаторов при правильном уходе и качественно выполненной работе почти не ограничен. Долгий нагрев вполне компенсируется и долгим остыванием и хорошей теплоотдачей . Неприхотливые, надежные радиаторы удобны в эксплуатации, не требуют сложного ухода или монтажа.

Чтобы в комнатах было тепло, нужно точно рассчитать мощность: на 1 м2 площади необходимо около 120 ватт мощности при условии, что в помещении оконный проем и одна стена наружная. При изменении условий лучше добавить секции. Для внутридомовой системы температура теплоносителя должна быть не ниже 70 градусов, тогда количество секций можно сократить. Если площадь помещения большая, с несколькими окнами и плохо утеплена, расчет лучше делать исходя из формулы: на 10 м2 площади понадобится 1,3 КВТ мощности.

Важно, чтобы чугунные батареи не были подвержены частым или сильным гидравлическим ударам.  Нужно следить за состоянием краски. Своевременный уход может увеличить срок эксплуатации. Технические параметры подбираются исходя из состояния и типа системы отопления. Для централизованных систем лучше выбрать радиаторы, отвечающие техническим требованиям теплоносителя, и рассчитывать с запасом мощность.

Устанавливать радиаторы нужно только на, которые выдержат нагрузку! Есть варианты напольного размещения, для этого некоторые модели оснащены ножками. Для придания эстетичного вида радиаторы можно закрыть экраном.

Производители чугунных радиаторов в России. Производство радиаторов отопления в России

На данной странице представлены заводы и фабрики по производству радиаторов отопления в России. Для поиска по нужному региону воспользуйтесь фильтром. Найдено предприятий 20.

Невинномысский радиаторный завод

Невинномысск, Ставропольский край

Производители теплообменного оборудования

Производство алюминиевых и биметаллических радиаторов в России.

Кол-во работников: 180

Троицкий электромеханический завод

Троицк, Челябинская область

Электромеханические заводы

Наш завод имеет богатейшую историю и более чем 75-летний опыт разработки, конструирования и производства теплообменного оборудования.

Кол-во работников: 245

Кусинский литейно-машиностроительный завод

Куса, Челябинская область

Машиностроительные заводы

Кусинский литейно-машиностроительный завод - производитель энергетического и вспомогательного оборудования, товаров народного потребления, изделий архитектурно - художественного и чугунного литья.

Кол-во работников: 181

Златоустовский машиностроительный завод

Златоуст, Челябинская область

Машиностроительные заводы

Одно из ведущих изготовителей ракетных комплексов стратегического назначения Военно-морского флота РФ и самое крупное в Челябинской области по объемам государственного оборонного заказа.

Кол-во работников: 2353

Сталелитейная компания Памир

Ульяновск, Ульяновская область

Литейные заводы

На сегодняшний день сталелитейную компанию Памир можно с полным правом назвать уникальным заводом по литью изделий из высокопрочного чугуна. Огромным плюсом завода является использование модифицированного чугуна, т. е. плавки стального и чугунного лома. Завод способен изготавливать самый широкий ассортимент деталей - отливок из чугуна различных марок.

Кол-во работников: 88

Научно-исследовательский технологический институт Прогресс

Ижевск, Удмуртская Республика

Производители сварочного оборудования

На сегодняшний день основной специализацией института являются: сварочные технологии и оборудование; технологии обработки металлов давлением; оборудование для нефтедобывающей и шинной промышленности; производство стальных панельных радиаторов.

Кол-во работников: 484

Кимрский завод теплового оборудования Радиатор

Кимры, Тверская область

Производители теплообменного оборудования

Компания производит стальные трубчатые радиаторы, конвекторы с медно-алюминиевыми теплообменниками и дизайн-радиаторы из нержавеющей стали.

Кол-во работников: 217

Набережночелнинский литейно-механический завод Магнолия-С

Набережные Челны, Республика Татарстан

Литейные заводы

Виды деятельности предприятия: литье алюминия под высоким давлением и в кокиль, механическая обработка: фрезерная, токарная, шлифовальная, сверлильная, производство автокомпонентов, разработка и производство алюминиевых радиаторов и сборочных комплектов деталей для светодиодных светильников, производство энергосберегающих светодиодных светильников для нужд ЖКХ, пошив тентов и палаток, производство тентовых конструкций, нанесение логотипов на тенты.

Кол-во работников: 71

Нижнетагильский котельно-радиаторный завод

Нижний Тагил, Свердловская область

Котельные заводы

«Нижнетагильский котельно-радиаторный завод» – одно из крупнейших чугунолитейных предприятий России. На сегодняшний день «НТКРЗ» является ведущим производителем чугунной локомотивной тормозной колодки и единственным в России производителем чугунных радиаторов отопления.

Кол-во работников: 2

Нижнетагильская литейная компания

Нижний Тагил, Свердловская область

Литейные заводы

ООО "Нижнетагильская Литейная Компания" – динамично развивающееся предприятие, занимающееся производством литых изделий из чугуна и стали.

Кол-во работников: 359

Вы сможете бесплатно добавить завод или производственное предприятие на наш сайт.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/luchshie-chugunnye-radiatory-otopleniya-plyusy-i-minusy-chugunnyh-batarey-otopleniya

Маркировка чугунных батарей. Технические характеристики и особенности чугунных радиаторов МС-140-500 разных производителей

Чугунные радиаторы МС-140-500 до последнего времени были самыми распространенными приборами отопления, которыми комплектовались объекты промышленного и гражданского сектора.

Маркировка марки МС-140-500 расшифровывается следующим образом:

• М — модернизированный;
• С — стандарт;
• 140 — глубина (расстояние от передней до задней кромки) радиатора, мм;
• 500 — расстояние между осями (центрами отверстий), мм.

Иногда в маркировку добавляют значение рабочего давления радиатора . Тогда она выглядит следующим образом — МС-140-500-0,9.

Материалы и технические характеристики чугунных радиаторов МС-140-500

Секции радиатора отливаются из серого чугуна СЧ 10 ГОСТ 1412-85 . Соединяются секции радиатора при помощи радиаторного ниппеля, снабженного трубной резьбой по ГОСТу 6357-81.

Для стягивания секций радиатора на ниппеле с противоположных торцов расположена левая и правая резьба. Материал, из которого производятся ниппели, — ковкий чугун марки КЧ30-6-Ф ГОСТа 1215-79, стали 08 КП или 08 ПС ГОСТа 1050-2013.

Ниппель устанавливается между секциями . Его вращение осуществляется при помощи ключа с прямым наконечником. За счет того, что на ниппеле нанесена резьба разных направлений, секции стягиваются между собой. Доступ к нему производится через открытое отверстие радиатора.

Герметизация получившегося соединения осуществляется при помощи кольцевой прокладки. Материал прокладки — теплостойкая резина IТП или ITC, соответствующая ТУ 38 105376-82, либо кольцо 9833-73 / 18829-73.

При отсутствии возможности установить резиновую прокладку допускается герметизация стыков при помощи пакли. Пропитка пакли производится суриком или олифой. Торец радиаторной батареи закрывается пробкой из серого чугунного литья СЧ 10 ГОСТ 1412-85.

Таблица 1 . Технические характеристики радиаторов МС-140-500

Производитель / Характеристики	Минский завод отопительного оборудования	ОАО «Сантехлит», Брянская область	Нижнетагильский котельно-радиаторный завод	ООО «Декарт» Новосибирск (Россия)	Луганский литейно-механический завод (Украина)
Маркировка	МС-140-500	МС-140-500-0,9	МС-140-М2-500	МС 140/500	МС-140-М4-500-0,9
Высота, мм	588	590	580	588	588
Ширина, мм	108	98	90	93	98
Глубина, мм	140
Масса, кг	7,12	6,25	6,25	7,1	6,74
Расстояние между центрами отверстий, мм	500
Размер проходного отверстия, дюйм	5/4
Объем воды в секции, л	1,45	1,45	1,4	1,45	1,33
Число каналов в секции	2
Допустимая температура теплоносителя, град.	130
Величина теплоотдачи секции, Вт (t=70 град)	185	160	160	160	184
Площадь прогрева 1 секцией кв.м.	0,244
Допустимая кислотность теплоносителя, pH	6–9
Давление испытаний, МПа	1,5	1,5	1,8	1,5	1,6
Давление рабочее, МПа	0,9	0,9	1,2	0,9	0,9

Данные модели можно применять практически с любым типом теплоносителя , отвечающим допустимым нормам кислотности.

Преимущества чугунных радиаторов

Высокая коррозионная устойчивость и нетребовательность к качеству теплоносителя дает возможность использовать чугунные радиаторы марки МС-140-500 в зданиях любой этажности и с любой системой отопления, в том числе и самотечной.

Также этому способствует высокая прочность радиаторов , что дает им возможность легко переносить гидравлические удары, свойственные центральному отоплению. В связи с тем, что серый чугун достаточно хрупок, изделия необходимо тщательно оберегать от возможных ударов и падений.

Большой внутренний объем секций , широкие проходные сечения каналов способствует низкому гидравлическому сопротивлению и снижению вероятности появления засоров, облегчает промывку прибора отопления.

Наборная конструкция радиатора позволяет собрать отопительный прибор, точно рассчитанный на обогрев конкретного помещения. Как правило, производители устанавливают небольшой гарантийный срок на чугунные радиаторы — от 3 до 5 лет. Тем не менее, средний срок их эксплуатации составляет 40-50 лет .

Технические характеристики описанных радиаторов у разных производителей слегка различны. Несмотря на всевозможные отклонения, все их параметры находятся в пределах ГОСТа 31311-2005 и технических условий 4935-005-00288372-05. Покупатель в результате получает возможность выбрать отопительный прибор, более подходящий под его индивидуальные требования , чем другие.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/obem-sekcii-chugunnoy-batarei-podbor-montazh-i-ekspluataciya-chugunnyh-otopitelnyh-batarey

Марки чугунных радиаторов. Виды конструкций радиаторов

Достаточное количество тепла для обогрева комнаты можно получить, если отдельные секции соединить ниппелями в батареи, чем больше тепловых потерь в помещении, тем длиннее нужно делать радиатор. Конфигурация комнаты или габариты окна не всегда позволяют это сделать.

Есть и другой способ повысить тепловую отдачу радиатора — увеличить количество каналов между верхними и нижними ниппелями. Тогда больше воздуха будет нагреваться, соприкасаясь с поверхностью батареи. Теплообмен ускоряется не только снаружи, но и внутри каждой секции за счет площади сечения каналов.

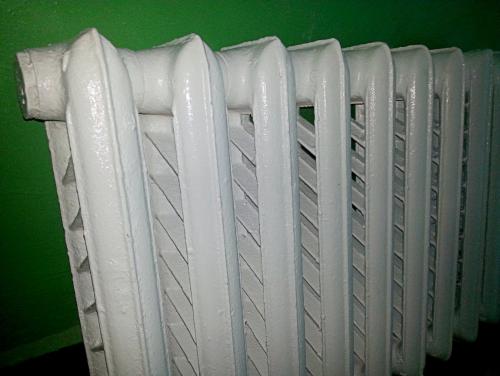

В советское время обычно делали двухканальные секции. Между каналами были ребра жесткости, которые дополнительно увеличивали конвективную теплоотдачу батареи.

Каналов может быть гораздо больше. Особенно это необходимо в квартирах с большими проемами и панорамными окнами, под которыми невозможно разместить батарею со стандартным межосевым расстоянием. Девятиканальная секция далеко отстоит от стены, но ее высота практически равна глубине.

Иногда нужно установить ретро радиатор как можно ближе к стене. Тогда применяют одноканальные секции с увеличенной площадью боковой поверхности для эффективной передачи тепла.

Бывают шестиканальные батареи с поверхностью, которая отливается из чугуна в виде единой плоскости.

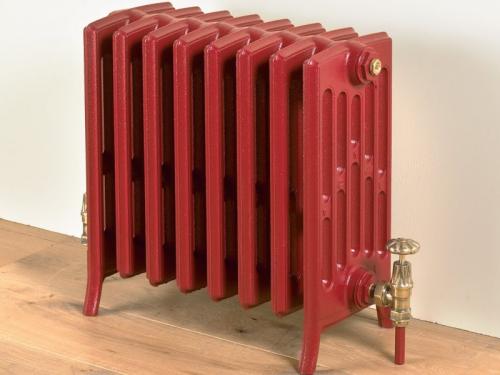

Трехканальные секции изготавливают с различным межосевым расстоянием. Это позволяет подобрать радиатор под любую высоту подоконника в комнате.

Чугунные батареи советские. Особенности изготовления батарей из чугуна

Слишком долго чугунные радиаторы были единственным видом обогревательных устройств, установленных в многоквартирных домах. Многие люди настолько к ним привыкли, зная об их долговечности и надежности, что когда приходит время менять отопительную систему, ищут аналогичные устройства.

Чугунные батареи нового образца совершенно не такие, к каким привыкли жильцы хрущевок. У старых моделей были свои преимущества, на фоне которых их недостатки забывались, а связано это с особенностью их изготовления.

Этот металл невозможно подвергать обработке, поэтому изделия из него, будь то старые чугунные радиаторы отопления или сковородки, всегда отливались в готовых формах. Этим обусловлено то, что многие десятилетия производились одинаковые по высоте, ширине и глубине секционные «гармошки».

Чтобы изменить тепловую мощность чугунного радиатора, требовалось добавить или убрать секцию, для чего из системы полностью сливался теплоноситель, парализуя подачу тепла в здание.

Для обеспечения качественной герметизации, между секциями устанавливаются резиновые прокладки (в случае применения антифриза они должны быть паронитовые).

Чугунные секционные радиаторы соединяются при помощи ниппель — гаек и специального ключа и по типу делятся:

• На одноканальные образцы, которые встречаются в основном в вертикальных моделях.
• Двухканальные типы – это основной вид чугунных радиаторов.
• Трехканальные встречаются крайне редко, обладают самой высокой теплоотдачей и большой глубиной.

По форме коллекторов виды чугунных радиаторов отопления можно разделить на овальные и круглые. Первые признаны более надежными и устойчивыми к гидроударам, но не менее важна толщина стенок устройства. Чтобы сделать их настолько же легкими, как стальные или биметаллические батареи отопления, потребуются тонкие стенки, но они слишком уязвимы перед ударами и механическими повреждениями. Слишком толстый слой чугуна сделает радиатор неуязвимым, но неподъемным, что так же неприемлемо, к тому же он будет разогреваться целую вечность. Старые радиаторы весили порядка 7.5 – 8 кг, что совсем немало для одной секции.

В советское время для их производства применяли несколько видов заготовок, отличающихся размерами. Глубина зависела от количества каналов для теплоносителя, а высота – от межосевого расстояния.

Различались модели с межосевыми показателями от 300 мм и до 900 мм, но самыми популярными стало расстояние 500 мм  которое и в наше время считается классическим стандартом радиаторов из любого металла.

Если предстоит замена старых чугунных батарей на новые, то следует выбирать аналоги с тем же межосевым расстоянием, что обеспечит надежность их подключения к системе обогрева и эффективность работы.

Параметры этих радиаторов были таковы, что вполне соответствовали централизованному отоплению тех лет:

• Рабочее давление 9 – 12 атмосфер.
• Нагрев теплоносителя до +110 градусов.
• Устойчивость к химическим примесям воды.
• Эксплуатационный срок 20 лет при безупречной работе до 50.
• Низкая стоимость.

Самым большим минусом советских «гармошек» был их вес. Их было сложно перевозить и монтировать, да и не каждая стена способна выдержать подобную «ношу». С появлением высотных зданий сильные стороны чугунных батарей перестали соответствовать новым стандартам централизованного отопления, так как в домах более 12 этажей гидроудары намного выше, чем они способны выдержать.

Советские батареи отопления. Минусы

• Большой вес. Чугун – очень тяжелый металл, вес одной секции чугунного радиатора может достигать нескольких килограмм. В среднем, это в 2-3 раза больше, чем вес секции биметаллической батареи, и в 4-6 раз больше по сравнению с весом алюминиевого радиатора. .
• Цена. Одна секция чугунного радиатора заметно дороже, чем аналогичная по размерам и теплоотдаче секция биметаллической или алюминиевой батареи.

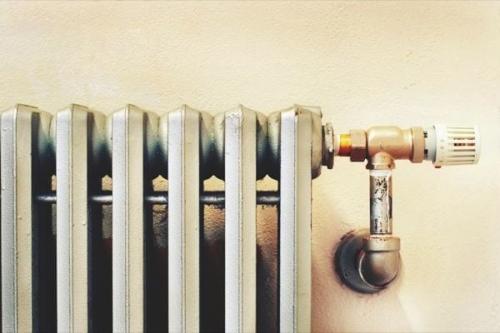

• Невозможность установки в систему с автоматической регулировкой. Конструктивные особенности батареи и свойства металла будут препятствовать получению датчиками актуальной информации о температуре теплоносителя и поверхности. При выборе того, какие лучше поставить батареи отопления в квартире, обязательно учтите этот нюанс.
• Низкая эффективность. За счет тепловой инерционности на обогрев квадратного метра площади уйдет гораздо больше энергии и теплоносителя, чем в случае с другими типами батарей. Это может быть совершенно непринципиально, если отопление у вас централизованное, и вы платите исходя из квадратуры дома. Но если у вас газовый котел – придется тратить больше собственных денег, причем уходить они будут преимущественно на обогрев самой батареи, а не на повышение температуры в помещении.
• Неэстетичный внешний вид. Отметим, что это касается лишь старых батарей, но, если у вас как раз такие – едва ли они гармонично впишутся в современную обстановку. Чугунные батареи нового образца в этом плане ничем не отличаются от биметаллических или алюминиевых «собратьев» – они смотрятся современно и стильно, отлично впишутся в интерьер любой квартиры.
