Виды чугунных радиаторов отопления. Биметаллические либо чугунные радиаторы?

Виды чугунных радиаторов отопления. Биметаллические либо чугунные радиаторы?

На вопрос, какие радиаторы отопления лучше чугунные или биметаллические, ответ дать непросто. Ведь у биметаллических приборов уровень теплоотдачи лучше раза в два. В это же время чугунные радиаторы гораздо надежнее.

Рассматривая радиаторы отопления чугунные радиаторы отопления мс 140 стоят дешево. Особенно, если сравнивать с биметаллическими. Правда, многие модели радиаторов чугунных не отличаются особым дизайном. И часто их стараются прятать за решетки, в нишах либо за экраны. А стоимость отделочных работ вполне приличная. Конечно, можно приобрести чугунные радиаторы отопления б у, они стоят дешевле, и тем самым немного сэкономить. Но высокого качества ранее использованных батарей никто не гарантирует. К тому же чугун необходимо время от времени красить. В виду этих недостатков чугунных батарей, некоторые отдают предпочтение биметаллу.

Стоит отметить, что не все современные батареи из чугуна имеют неприглядный вид. В продаже имеются декоративные и дизайнерские модели. Правда, на чугунные батареи отопления цены будут намного выше. Даже в сравнении с биметаллом. Также есть модели, по виду похожие на биметаллические и алюминиевые аналоги. Стоят они недешево. Вес остается большим, а теплоотдача – низкой.

Чугунные радиаторы – оптимальное решение, если:

  1. перепады давления не более 12 Бар;
  2. нужно малое гидравлическое сопротивление системы;
  3. в системе применяется агрессивный теплоноситель;
  4. необходима большая тепловая инерция;
  5. температура теплоносителя выше 100 градусов.

Если вы не знаете, купить чугунные радиаторы либо биметаллические, то стоит внимание обратить на такие ключевые параметры:

  • уровень загрязненности теплоносителя. Если грязи много, могут забиться внутренние трубки биметаллической батареи. Во избежание этого надо дополнительно устанавливать грязевики и фильтры;
  • водородный коэффициент теплоносителя. Биметалл нормально работает в системах с pH 7-8;
  • возможные пиковые значения давления. Давление на разрыв биметалла в среднем составляет 80-90 атм.

На радиаторы отопления цена чугунные это либо биметаллические зависит от производителя, качества и модели.

Какие именно радиаторы лучше, однозначного ответа нет.

Зависит все от параметров системы отопления и условий использования. К примеру, чугунные идеально подходят для систем с естественной циркуляцией. А вот для многоэтажных домов следует отдать предпочтение биметаллическим батареям. Для индивидуальных отопительных систем с принудительной циркуляцией лучшим выбором будут алюминиевые радиаторы. Стоимость радиаторов из разных материалов разная. Если бюджет ограничен, можно выбрать варианты б/у. Например, на чугунные батареи отопления цены б у достаточно низкие.

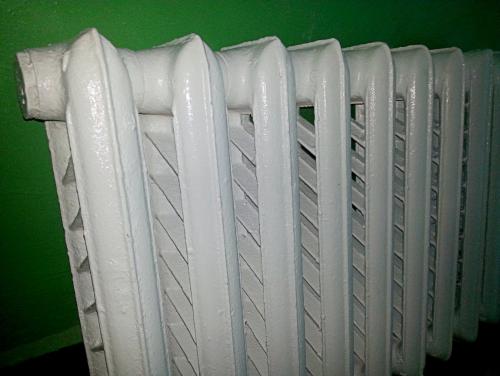

Чугунные батареи советские. Минусы

  • Большой вес. Чугун – очень тяжелый металл, вес одной секции чугунного радиатора может достигать нескольких килограмм. В среднем, это в 2-3 раза больше, чем вес секции биметаллической батареи, и в 4-6 раз больше по сравнению с весом алюминиевого радиатора. .
  • Цена. Одна секция чугунного радиатора заметно дороже, чем аналогичная по размерам и теплоотдаче секция биметаллической или алюминиевой батареи.

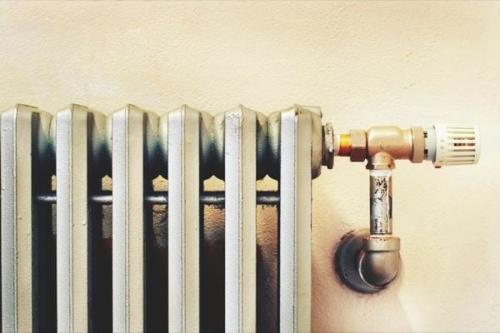

  • Невозможность установки в систему с автоматической регулировкой. Конструктивные особенности батареи и свойства металла будут препятствовать получению датчиками актуальной информации о температуре теплоносителя и поверхности. При выборе того, какие лучше поставить батареи отопления в квартире, обязательно учтите этот нюанс.
  • Низкая эффективность. За счет тепловой инерционности на обогрев квадратного метра площади уйдет гораздо больше энергии и теплоносителя, чем в случае с другими типами батарей. Это может быть совершенно непринципиально, если отопление у вас централизованное, и вы платите исходя из квадратуры дома. Но если у вас газовый котел – придется тратить больше собственных денег, причем уходить они будут преимущественно на обогрев самой батареи, а не на повышение температуры в помещении.
  • Неэстетичный внешний вид. Отметим, что это касается лишь старых батарей, но, если у вас как раз такие – едва ли они гармонично впишутся в современную обстановку. Чугунные батареи нового образца в этом плане ничем не отличаются от биметаллических или алюминиевых «собратьев» – они смотрятся современно и стильно, отлично впишутся в интерьер любой квартиры.

Маркировка чугунных батарей. ГОСТ 8690-94. Радиаторы отопительные чугунные. Технические условия

ГОСТ 8690-94

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РАДИАТОРЫ ОТОПИТЕЛЬНЫЕ ЧУГУННЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ ПО СТАНДАРТИЗАЦИИ И ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ В СТРОИТЕЛЬСТВЕ

Предисловие

1 РАЗРАБОТАН Научно-исследовательским институтом санитарной техники (НИИсантехники) Российской Федерации

ВНЕСЕН Минстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 17 марта 1994 г.

Наименование государства

Наименование органа государственного управления строительством

Азербайджанская Республика

Госстрой Азербайджанской Республики

Республика Армения

Госупрархитектуры Республики Армения

Республика Казахстан

Минстрой Республики Казахстан

Кыргызская Республика

Госстрой Кыргызской Республики

Республика Молдова

Минархстрой Республики Молдова

Российская Федерация

Минстрой России

Республика Таджикистан

Госстрой Республики Таджикистан

Республика Узбекистан

Госкомархитектстрой Республики Узбекистан

3 ВЗАМЕН ГОСТ 8690-75

4 ВВЕДЕН В ДЕЙСТВИЕ с 1 июля 1995 г. в качестве государственного стандарта Российской Федерации Постановлением Минстроя России от 17.03.95 № 18-23.

1 Область применения…… 22 Нормативные ссылки…………. 23 Определения. 24 Основные параметры и размеры……….. 25 Технические требования……. 35.2 Характеристики……………………………………………………………………………..35.3 Требования к сырью, материалам и комплектующим изделиям……….35.4 Комплектность………………………………………………………………………………45.5. Маркировка и упаковка…………………………………………………………………46 Правила приемки………… 47 Методы испытаний…….. 58 Транспортирование и хранение… 69 Указания по монтажу и эксплуатации…. 610 Гарантии изготовителя…. 6 ПРИЛОЖЕНИЕ А Термины и определения….. 7 ПРИЛОЖЕНИЕ Б Номенклатура показателей качества чугунных отопительных радиаторов……. 7

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РАДИАТОРЫ ОТОПИТЕЛЬНЫЕ ЧУГУННЫЕ

Технические условия

Cast iron heating radiators. Specifications

Дата введения 1995-07-01

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на чугунные отопительные и блочные радиаторы, предназначенные для систем отопления жилых, общественных и производственных зданий с температурой теплоносителя до 423 К (150°С) и рабочим избыточным давлением до 0,9 МПа (9 кгс/см2).

Обязательные требования к качеству продукции изложены в 4.1 (в части расстояний между центрами ниппельных отверстий), 4.2, 5.2.1, 5.2.2, 5.2.6, 5.3, 5.4.2, 5.4.3 и 5.5.1.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты.

ГОСТ 9.032-74 ЕСЗКС. Покрытия лакокрасочные. Группы, технические требования и обозначения.

ГОСТ 1215-79. Отливки из ковкого чугуна. Общие технические условия.

ГОСТ 2789-73. Шероховатость поверхности. Параметры и характеристики.

ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.

ГОСТ 14192-77. Маркировка грузов.

ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ГОСТ 15846-79. Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение.

ГОСТ 23343-78. Грунтовка ГФ-0119. Технические условия.

ГОСТ 25129-82. Грунтовка ГФ-021. Технические условия.

ГОСТ 26645-85. Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку.

3. ОПРЕДЕЛЕНИЯ

В настоящем стандарте применяют термины и определения в соответствии с приложением А.

4 ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

4.1. Основные параметры и размеры радиаторов должны соответствовать указанным в таблице.

Размеры в миллиметрах

Номенклатурный шаг численно равен номинальному тепловому потоку одной секции (блока), если радиатор состоит из одинаковых секций (блоков). Максимальный номенклатурный шаг определяется как наибольшая разность между номинальными тепловыми потоками соседних типоразмеров, если радиатор состоит из разных секций (блоков).

Виды советских чугунных радиаторов отопления. Чугунные радиаторы отопления — характеристики, срок службы и монтаж

Виды советских чугунных радиаторов отопления. Чугунные радиаторы отопления — характеристики, срок службы и монтаж

Казалось бы, пришедшие в обиход ещё в 1857 году чугунные радиаторы отопления уже должны «уходить в прошлое». По крайней мере изготовители биметаллических и алюминиевых устройств в этом уверены. Однако эти старые, но проверенные временем конструкции готовы удивлять своих владельцев работоспособностью, креативным дизайном и другими характеристиками. Поэтому радиаторы отопления из чугуна заслуживают отдельного рассмотрения, о них в статье нам расскажет мастер сантехник .

Технические характеристики

Виды советских чугунных радиаторов отопления. Чугунные радиаторы отопления — характеристики, срок службы и монтаж

Чугун является классическим материалом для производства отопительных приборов. Как раз из него были изготовлены первые батареи дореволюционного времени, некоторые из которых продолжают исправно действовать и в наше время. У чугунных радиаторов продолжительное время не было альтернативы. В Советском союзе стальные батареи-конвекторы принялись активно устанавливать в центральной отопительной системе лишь с 70-х годов.

Чугунные батареи изготавливаются методом литья. Улучшение технологий дало возможность повысить качество поверхности, и нынешнее устройство отопления в промышленном исполнении смотрится не хуже популярных радиаторов из иных материалов. Но самым эстетичным является внешний вид батарей из чугуна, реализованных по технологии художественного литья – подобные приборы могут стать изюминкой любого помещения.

Виды советских чугунных радиаторов отопления. Чугунные радиаторы отопления — характеристики, срок службы и монтаж

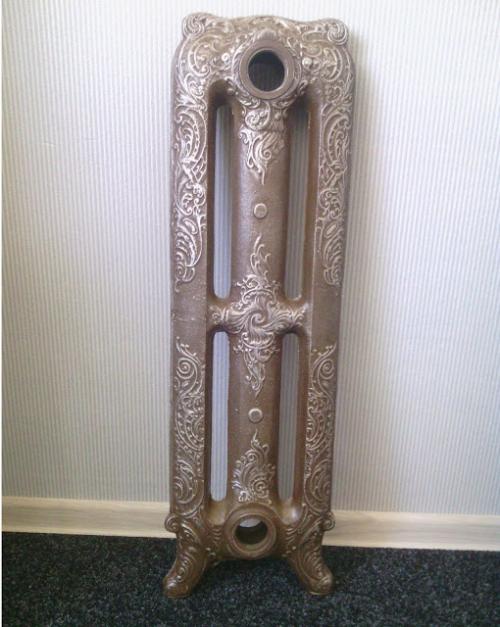

Каждая батарея, подобно конструктору, собирается из нескольких одинаковых сегментов. Их отливают в заводских условиях из серого чугуна. Каналы, по которым проходит горячая вода, могут иметь эллипсовидную либо круглую форму. На стадии сборки секции связываются одна с другой посредством ниппелей, а участки стыковки подвергаются дополнительной герметизации. Для этого используются термостойкие паронитовые либо резиновые прокладки.

Чугунные батареи отопления от различных производителей отличаются по следующим характеристикам.

Виды советских чугунных радиаторов отопления. Чугунные радиаторы отопления — характеристики, срок службы и монтаж

Они могут иметь разную ширину (в зависимости от численности секций) и высоту. Ширина батареи зависит от площади отапливаемого помещения, числа окон в нем, толщины внешних стен, поскольку чем больше секций применяется, тем большее количество тепла отдаст батарея. Если говорить о высоте, то она может варьироваться от 35 сантиметров до 1,5 метров. Нельзя не затронуть и такой показатель, как глубина батареи, потому что от него зависит то, насколько гармонично будут смотреться в интерьере комнаты эти изделия из чугуна. Глубина может иметь величину от 50 до 140 сантиметров и больше.

Виды советских чугунных радиаторов отопления. Чугунные радиаторы отопления — характеристики, срок службы и монтаж

Мощность и теплоотдача являются самыми основными параметрами чугунных отопительных приборов. Производители в технической документации указывают ее для одной секции. Средняя мощность секции радиатора равняется 160 Вт. По отдаче тепла чугунные батареи раза в два проигрывают биметаллическим и алюминиевым аналогам. Но это несовершенство компенсируется небольшой инертностью.

Чугун намного дольше способен удерживать тепло и источать полезную энергию. Наибольший эффект от чугунных отопительных приборов проявляется в системах отопления с естественной циркуляцией (ЕЦ) теплоносителя .

Вес каждой секции составляет от 3 до 7 кг. Численность секций может быть различной. Масса зависит от конкретной модификации и параметров обогреваемого помещения. После установки радиатора можно добавлять или убавлять секции по необходимости. Высота секции составляет – 37-57 см, ширина 8-10 см, глубина – 7-12 см. Объем внутренней полости может равняться от 0,7 до 1,5 литра.

Виды советских чугунных радиаторов отопления. Чугунные радиаторы отопления — характеристики, срок службы и монтаж

Рабочее (или наибольшее избыточное давление) являет собой нагрузку, с которой теплоноситель оказывает воздействие в процессе постоянной циркуляции по системе отопления. Обычно этот показатель колеблется в границах от 6 до 10 атмосфер. Как правило, за нормальную нагрузку принимается наибольшее избыточное давление, соответствующее 9 атмосферам.

Максимальное (или опрессовочное) давление характеризует, какую предельную нагрузку способна выдержать батарея из чугуна во время возникновения непредусмотренного гидравлического удара . Когда осуществляется испытание отопительной системы, внутри магистралей формируется такая нагрузка, которая наиболее подогнана под опрессовочную. Обычно у современных модификаций опрессовочное давление находится в границах от 12 до 18 атмосфер.

Виды старых батарей отопления. Чугунные радиаторы

Виды чугунных радиаторов отопления. Биметаллические либо чугунные радиаторы? 06

Чугунные радиаторы – самые «древние» отопительные приборы, которые используются и в настоящее время.

Эти батареи отличаются толстыми стенками, устойчивы к гидроударам и выдерживают давление до 30 атмосфер. Чугунные радиаторы можно использовать как в автономной системе отопления, так и в центральной коммуникации. Чугун не подвергается коррозии, поэтому его так любят в нашей стране. Еще одним его достоинством является способность длительное время сохранять тепло, даже после того, как отопительная система была отключена.

Основным недостатком таких изделий является их тяжелая масса, в связи с чем возникают некоторые трудности в процессе монтажа – один человек вряд ли справится с этой задачей.

К тому же, для чугуна характерна низкая теплопроводность, по этой причине необходимый эффект достигается при стабильной температуре +70 °С. Таким образом, для частного дома или автономного отопления данный вариант будет достаточно дорогостоящим, но отлично подойдет для центральной системы отопления в квартире.

Раньше чугунные радиаторы имели стандартные габариты, и для обогрева квартиры приходилось наращивать систему, а это могло испортить эстетический вид помещения. Современный рынок представляет виды радиаторов отопления из чугуна от отечественных и иностранных компаний-производителей. Таким образом, теперь можно выбрать батареи небольшого размера, которые подойдут к любому интерьеру. Раньше чугунные батареи прикрепляли с помощью кронштейнов к стене. Сейчас вы можете выбрать изделия с напольной установкой, отличающиеся эстетическим внешним видом.

Современные виды чугунных радиаторов отопления не нужно дополнительно обрабатывать и окрашивать. Данные изделия уже готовы к установке, они также неприхотливы в уходе – на них практически не скапливается пыль, поскольку батареи имеют гладкую поверхность.

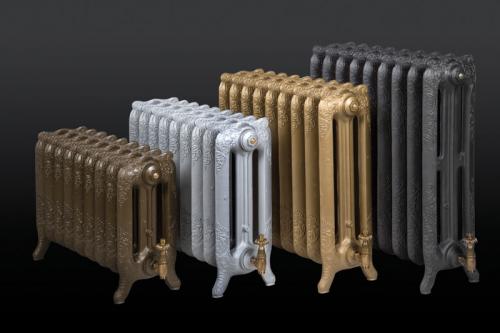

Из-за многообразия оттенков и стилей современные чугунные радиаторы не только удачно впишутся в любой стиль оформления, но даже могут служить в качестве отдельных декоративных элементов.

Преимущества чугунных радиаторов представлены:

    устойчивостью к коррозии;

    стильным внешним видом;

    неприхотливостью к чистоте носителя;

    способностью сохранять тепло в течение длительного времени;

    доступной стоимостью;

    способностью функционировать как в центральной, так и автономной системе отопления.

Недостатки чугунных радиаторов:

    тяжелый вес;

    сложность монтажа;

    длительное нагревание до необходимой температуры.

Таким образом, чугунные радиаторы – это оптимальный вариант для квартиры с системой центрального отопления. Срок их службы составляет до 20 лет.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/vidy-radiatorov-otopleniya-dlya-kvartiry-alyuminievye-radiatory

Советские чугунные батареи характеристики. Технические характеристики чугунных радиаторов отопления

Внешние особенности конструкции

Чугунные радиаторы производятся только в заводских условиях, для этих целей используют серый сорт чугуна. Радиатор составляется из отдельных секций или «зубчиков», в каждом заключен канал круглой или овальной формы, по которому будет двигаться теплоноситель . Секции могут быть одноканальные и двухканальные. Секции собирают в одну батарею, их стыкуют между собой, прокладывают термостойкие прокладки для герметичности . Размер батареи будет зависеть от количества секций.

Размер подбирают индивидуально в зависимости от площади помещения, утепленности и количества оконных и дверных проемов в доме. По размерам радиаторы могут варьироваться от 50 до 140 сантиметров в глубину, от 35 до 150 сантиметров в высоту, ширину выбирают исходя из количества секций.

Батареи изготавливают по методу литья , поэтому конструкция получается герметичная, надежная.  Чугун отлично накапливает и отдает тепло, подходит для систем автономного и централизованного отопления. Чугунные батареи обладают высоким показателем износостойкости и сроком службы , хорошо выдерживают скачки давления, рабочее давление в батарее – 9 атмосфер. Они непривередливы к теплоносителю, мелкий песок и накипь при движении горячей воды не могут нанести значительных повреждений каналам внутри секций. Для систем центрального отопления, где теплоноситель за время пути «приобретает» хороший запас химических элементов, чугун также подойдет, так как металл не вступает в реакции и не ржавеет.

Технические особенности чугунных радиаторов

Советские чугунные батареи характеристики. Технические характеристики чугунных радиаторов отопления Характеристики чугунных радиаторов отопления зависят от модели батареи.   МС-140 — самая распространенная модель с долгим сроком службы .

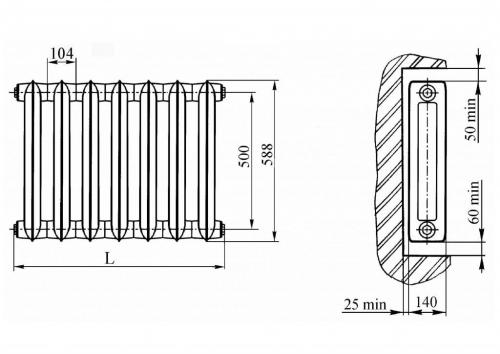

МС-140 имеют внушительные габариты и глубину 140 см, мощность от 0,12 до 0,16 см, теплоносителя в секции намного больше, чем у аналогов (от 1,11 до 1,45 л),. Площадь нагревающейся поверхности – 0,24 м2, давление — 9 атмосфер.

Внешний вид батарей непривлекательный. Современные модели имеют более интересный дизайн, например, ЧМ (г. Чебоксары) делают плоскую лицевую часть, что упрощает уход  и эстетично смотрится. Радиаторы выпускаются одно-, двух- и трехканальные и имеют следующие технические характеристики:

  1. ЧМ-1, компактные в глубину до 70 см, мощность от 0,075 до 0,11 КВТ, вес секции в среднем 4 кг. Рабочее давление — 9 атмосфер.
  2. ЧМ-2, до одного метра в глубину, вес примерно 6 кг, мощность от 0,1009 до 0,1423 КВТ. Оптимальное давление — 9 атмосфер.
  3. ЧМ-3, вес 7 кг, глубиной 130 см, мощность от 0,1083 до 0,1568 КВТ. Давление будет составлять 9 атмосфер.

Мс-110 (завод Сантехли) производит компактные радиаторы, их легко вместить в небольшие проемы и спрятать под узкими подоконниками, внешний вид остался почти неизменным.

Советские чугунные батареи характеристики. Технические характеристики чугунных радиаторов отопления

Зарубежные фирмы особое внимание уделяют внешнему виду радиаторов. Они имеют современный дизайн и компактную форму, у них высокая теплоотдача за счет очень гладкой поверхности . В качестве элемента декора на.

Технические характеристики  фирмы Konner модель «Модерн»: глубина всего 80 см, рабочее давление — 12 атмосфер, а мощность — от 012 до 0,15 КВТ при весе всего около 5 кг.

Что нужно знать перед покупкой

Срок службы чугунных радиаторов при правильном уходе и качественно выполненной работе почти не ограничен. Долгий нагрев вполне компенсируется и долгим остыванием и хорошей теплоотдачей . Неприхотливые, надежные радиаторы удобны в эксплуатации, не требуют сложного ухода или монтажа.

Советские чугунные батареи характеристики. Технические характеристики чугунных радиаторов отопления

Чтобы в комнатах было тепло, нужно точно рассчитать мощность: на 1 м2 площади необходимо около 120 ватт мощности при условии, что в помещении оконный проем и одна стена наружная. При изменении условий лучше добавить секции. Для внутридомовой системы температура теплоносителя должна быть не ниже 70 градусов, тогда количество секций можно сократить. Если площадь помещения большая, с несколькими окнами и плохо утеплена, расчет лучше делать исходя из формулы: на 10 м2 площади понадобится 1,3 КВТ мощности.

Важно, чтобы чугунные батареи не были подвержены частым или сильным гидравлическим ударам.  Нужно следить за состоянием краски. Своевременный уход может увеличить срок эксплуатации. Технические параметры подбираются исходя из состояния и типа системы отопления. Для централизованных систем лучше выбрать радиаторы, отвечающие техническим требованиям теплоносителя, и рассчитывать с запасом мощность.

Советские чугунные батареи характеристики. Технические характеристики чугунных радиаторов отопления

Устанавливать радиаторы нужно только на, которые выдержат нагрузку! Есть варианты напольного размещения, для этого некоторые модели оснащены ножками. Для придания эстетичного вида радиаторы можно закрыть экраном.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/chugunnye-radiatory-otopleniya-delyatsya-po-sposobu-ustanovki-kak-pravilno-rasschitat

Марки чугунных радиаторов. Виды конструкций радиаторов

Достаточное количество тепла для обогрева комнаты можно получить, если отдельные секции соединить ниппелями в батареи, чем больше тепловых потерь в помещении, тем длиннее нужно делать радиатор. Конфигурация комнаты или габариты окна не всегда позволяют это сделать.

Есть и другой способ повысить тепловую отдачу радиатора — увеличить количество каналов между верхними и нижними ниппелями. Тогда больше воздуха будет нагреваться, соприкасаясь с поверхностью батареи. Теплообмен ускоряется не только снаружи, но и внутри каждой секции за счет площади сечения каналов.

В советское время обычно делали двухканальные секции. Между каналами были ребра жесткости, которые дополнительно увеличивали конвективную теплоотдачу батареи.

Марки чугунных радиаторов. Виды конструкций радиаторов

Каналов может быть гораздо больше. Особенно это необходимо в квартирах с большими проемами и панорамными окнами, под которыми невозможно разместить батарею со стандартным межосевым расстоянием. Девятиканальная секция далеко отстоит от стены, но ее высота практически равна глубине.

Иногда нужно установить ретро радиатор как можно ближе к стене. Тогда применяют одноканальные секции с увеличенной площадью боковой поверхности для эффективной передачи тепла.

Марки чугунных радиаторов. Виды конструкций радиаторов

Бывают шестиканальные батареи с поверхностью, которая отливается из чугуна в виде единой плоскости.

Марки чугунных радиаторов. Виды конструкций радиаторов

Трехканальные секции изготавливают с различным межосевым расстоянием. Это позволяет подобрать радиатор под любую высоту подоконника в комнате.
