Радиатор из чугуна принадлежит к классике жанра. Его применяют уже более 100 лет и полностью вытеснить с рынка пока еще неспособна ни одна современная модель. Чугунные радиаторы пользуются спросом благодаря характеристикам самого материала.

Важными преимуществами чугуна являются:

  1. Устойчивость к коррозии,
  2. Долговременность эксплуатации,
  3. Нетребовательность к качеству теплоносителя,
  4. Отличная теплопередача,
  5. Нетребовательность в применении.

Не может быть все так гладко, и два недостатка все же находятся.

  • Один кроется в массе . Сколько весит секция чугунной батареи? Вес 1 секции чугунного радиатора составляет примерно 7,5 кг. Благодаря несложным умозаключениям можно прийти к выводу, что стандартная батарея из 7 секций будет весить 52,5 кг. Чтобы обеспечить комфортную температуру в комнате, одной секции нагревательного элемента, как правило, недостаточно. Исходя из данных обстоятельств, осуществляя надежность конструкции, приходится продумывать способы крепления радиаторных элементов к стене. Давайте произведем расчет на примере. Советская модель МС 140. которая до сих пор присутствует на рынке, имеет немалую массу — 7,12 кг. Объем ее одной секции составляет 1,5 литра воды, общая масса получается равной 8,62 кг. Тепловая мощность при этом равна примерно 170 Вт. Сколько нужно секций для обогрева комнаты площадью 20 м2? Если необходимо обогреть комнату 20 м2, то потребуется 12 секций, тогда масса будет составлять 85,4 кг, плюс вода – 103,4кг.
  • Вторым отрицательным моментом чугуна является его хрупкость . Поэтому, чтобы осуществить перенос изделия с большой массой и его крепление, необходимо все манипуляции с ним проделывать максимально осторожно, предотвращая малейшие удары во избежание невидимых глазу микротрещин. Так как в процессе работы с неизбежным ростом давления в сети отопления, образовавшиеся трещины начнут увеличиваться, что закончится протечками радиатора.

Вес чугунной батареи 10 секций. Современные отопительные радиаторы из чугуна

Для настенного крепления существуют новые изделия из серого чугуна от различных производителей, чья масса гораздо меньше традиционных МС 140. Например, чешский радиатор отопления Viadrus STYL 500, изображенный на рисунке.

Его характеристики таковы: масса 1 секции – 3.8 кг, вместительность по воде – 0.8 л, итого выходит 4.6 кг. При располагаемом тепловом потоке 140 Вт на нашу комнату 20 м2 потребуется 14 шт, что по весу будет 64.4 кг вместе с водой. Данный показатель на 40% меньше, чем у МС 140, а разделив его на 2 части (по 32 кг каждый прибор), становится ясно, что возможна установка чугунных радиаторов на стены из пористого бетона без специальных дополнительных придумок. Еще более легкую конструкцию предлагает российский производитель, продающий свои отопительные приборы под брендом EXEMET, а именно модель MODERN.

Здесь одна секция радиатора весит всего 3.2 кг при теплоотдаче 93 Вт, в помещение 20 м2 необходимо 22 секции общей массой 70.4 кг. Этот показатель тоже достаточно хороший, особенно если учитывать, что фирма изготавливает эти батареи с возможностью напольной установки.

Нельзя не сказать несколько слов о таком продукте, как винтажная чугунная батарея, чей вес еще больше советской МС 140 и в некоторых случаях достигает 14 кг. Эти отопительные приборы своим внешним видом напоминают старинные, устанавливаемые в резиденциях и усадьбах в далеком XIX веке.

Изображенная на рисунке модель EXEMET FIDELIA имеет вес 12 кг при теплоотдаче 156 Вт, что делает общий вес чугунного радиатора для нашего примера просто чудовищным – 154 кг. Но как видно на изображении, здесь вопрос установки решается иначе: первая и последняя секции имеют ножки для размещения нагревателя на полу.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/ves-odnoy-sekcii-chugunnogo-radiatora-skolko-vesit-odna-sekciya

Вес чугунной батареи ссср. Вес секции батареи из чугуна

Чугунная батарея считается одним из самых выгодных устройств для отопления дома, ведь кроме отличной теплопередачи, она радует высокой стойкостью к коррозии, длительным сроком службы (50 лет и старше) и нетребовательностью к качеству носителя тепла. Во время создания отопительной нужно учитывать ее вес.

Этот показатель позволяет:

  • выбрать нужный вид батареи в зависимости от конструктивных особенностей дома.

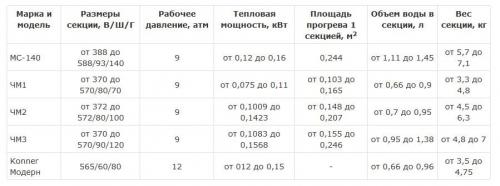

Классические батареи

Вес чугунной батареи ссср. Вес секции батареи из чугуна К ним относят батарею МС 140. Она имеет несколько модификаций, но одна секция весит 7,12 кг. Она рассчитана на 1,5 л воды. Поэтому общая масса одногосоставляет 8,62 кг. Именно эту цифру нужно учитывать при расчете массы, которую должно выдерживать крепление. Если брать во внимание только вес самой батареи, то крепление, получив дополнительное давление от массы воды, может не выдержать.

Чтобы отопить комнату площадью 20 м², нужно установить батарею с 12 секциями. Вес пустого устройства отопления будет составлять 85,4 кг, а радиатора с водой — 103,4 кг.

Такая батарея должна устанавливаться на крепление, зафиксированное в стене. Стена должна выдержать дополнительную нагрузку в почти 104 кг. Если стену построили из кирпича или бетона, то такой чугунный радиатор можно спокойно вешать на стену.

Если дом построен из пенобетона, газобетона или SIP-панелей, наполненных пенопластом, то классическое подвешивание на такие стены 100-килограммовой конструкции — плохая идея.

Классическийпредусматривает фиксацию на стене горизонтальных кронштейнов с крючками на конце. На последние вешают батарею. Стены из пористых материалов или SIP-панелей не выдержат большое давление, и радиатор упадет на пол.

Выход в такой ситуации есть:

  1. Нужно использовать специальное крепление, которое следует фиксировать во многих точках.
  2. Нужно устанавливать чугунные батареи современных модификаций. Они легче и эффективнее в плане обмена тепла.
  3. Выбирать модели с возможностью установки на пол.

Современные варианты радиаторов из чугуна

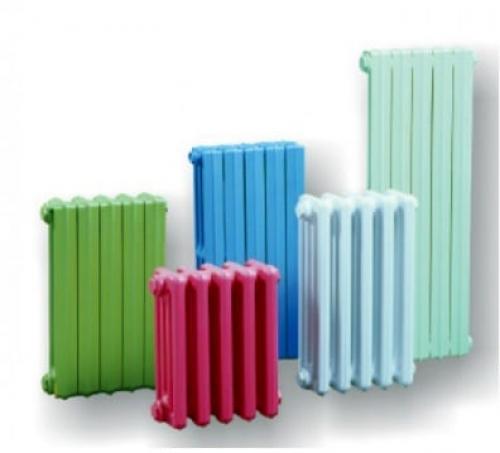

Вес чугунной батареи ссср. Вес секции батареи из чугуна

Они состоят из более легких секторов. Один из чешских производителей предлагает радиатор, одна секция которого весит 3,8 кг. При этом в ней может поместиться 0,8 литра воды. В результате общая масса сектора равняется 4,6 кг.

Для отопления вышеупомянутой комнаты нужно взять радиатор с 14 секциями. Он будет весить 64,4 кг. Эта цифра включает массу чугуна и воды.

Такой радиатор все еще будет тяжелым для стен из пористого материала, однако если его разбить на две части и разместить их на разных стенах, то о необходимости в дополнительных креплениях можно забыть.

Отечественные производители предлагают радиаторы с более легким сектором. Его характеристики таковы:

  1. Вес — 3,3 кг
  2. Объем — 0,6 л.
  3. Общий вес с водой — 3,9 кг.

Однако они имеют худшую. В результате для отопления помещения  площадью 20 м² нужно брать 22 секции. Масса радиатора будет составлять 85,8 кг. Такой вес для современных домов из пеноблоков не совсем подходит. Ситуацию могут спасти радиаторы с ножками. Ножки имеют только первая и последняя секции.

Алгоритм расчета веса радиатора

Вес чугунной батареи ссср. Вес секции батареи из чугуна

Производители предлагают много модификаций. Поэтому, чтобы знать, сколько весит чугунная батарея, нужно выполнить действия:

  1. Узнать вес самой секции.
  2. Добавить вес воды, которая может поместиться в секции.
  3. Проанализировать теплоотдачу и определить нужное количество секций.
  4. Умножить количество секций на общую массу одного сектора.

Вес одной секции чугунной батареи мс-90. Сколько весят чугунные стандартные

Общая черта их объединяющая — материал изготовления, а именно чугун. При упоминании чугунных батарей на ум сразу же приходят классические чугунные радиаторы-гармошки, которые устанавливались и до сих пор исправно служат в:

  • Дошкольных и школьных учебных заведениях;
  • Медицинских учреждениях (больницах и поликлиниках);
  • Во всех жилых помещениях (общежитиях, квартирах, частных домах и дачах);
  • Государственных и общественных организациях.

Вес одной секции чугунной батареи мс-90. Сколько весят чугунные стандартные

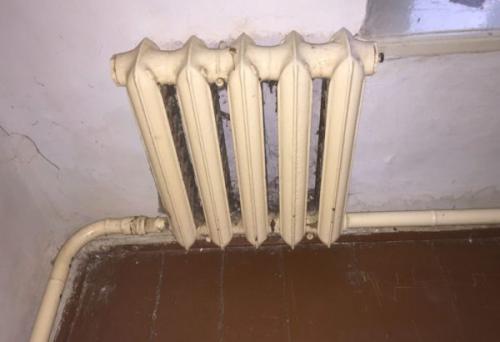

Классический пример батареи-гармошки можно встретить повсеместно.

В подавляющем большинстве это модель МС-140 или МС-90. Других моделей массового выпуска в прошлый период не наблюдалось.

Справедливости ради отмечу, что в прошлые годы малыми сериями выпускались модели Минск-110, НМ-140, НМ-150, Р-90, РКШ и другие. В настоящее время они не производятся, а сфера их применения ограничивалась близлежащими к производителю регионами.

Знаменитым киногероям пришлось носить радиаторы серии МС-140-500.

Так какой же вес одной секции чугунной батареи старого образца? Какую величину содержит заводская инструкция? И здесь одной цифрой ответить не получится, поскольку играют роль габариты секции.

К примеру, чугунная батарея серии МС-140 имеет 2 разновидности (межосевое расстояние):

  • 300 мм;
  • 500 мм .

Соответственно, если речь о МС-140-300, то усредненный вес одного ребра чугунной батареи составляет 5,7 кг. А если речь о МС-140-500, то одна такая секция покажет на весах 7,1 кг.

Вес одной секции чугунной батареи мс-90. Сколько весят чугунные стандартные

Вес зависит от габаритов секции.

Также довольно часто встречаются серии МС-90. В сравнении со 140 серией, вес секции чугунной батареи старого образца равняется 6,5 кг при 500 мм.

Вес одной секции чугунной батареи мс-90. Сколько весят чугунные стандартные

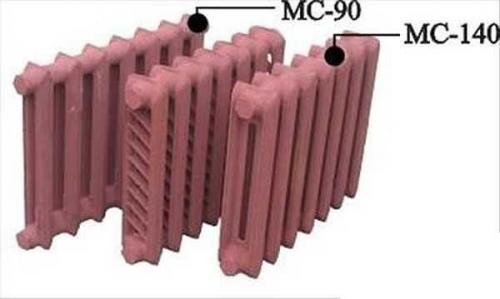

У моделей МС-90 и МС-140 разница заключается в меньшей глубине секции.

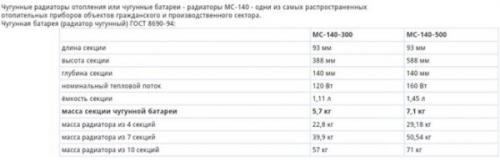

Давайте подведем промежуточный итог : мы определили 3 разных веса наиболее распространенных серий (МС-90 и МС-140) — 6,5 кг, 5,7 кг и 7,1 кг соответственно. Можно ли считать эти величины окончательными?

Нет, и вот почему.

Нормативный документ, регламентирующий порядок производства чугунных радиаторов

Существующий стандарт (ГОСТ 8690-94) описывает основные параметры и размеры выпускаемых радиаторов. Что касается веса секций, то данный норматив содержит значение удельной массы, равное 49,5 кг/кВт.

Данный стандарт распространяется на блочные и чугунные отопительные радиаторы, предназначенные для эксплуатации в системах отопления с температурой теплоносителя до 150 °С (423 К) и избыточным рабочим давлением до 0,9 МПа (9 кгс/см2).

Вес одной секции чугунной батареи мс-90. Сколько весят чугунные стандартные

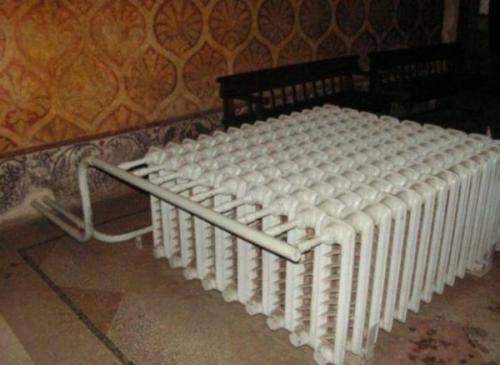

Чтобы демонтировать такого монстра, его предварительно нужно распилить.

По факту производитель должен соответствовать указанным значениям, а вот вес отдельной секции ГОСТом не регламентирован. На практике это выражается тем, что продукция разных предприятий отличается по весу.

По состоянию на начало 2017 года мне известна продукция нескольких предприятий, выпускающих радиаторы МС-140, их модификации и изделия собственной разработки:

  • Литейно-механический завод (Украина, Луганск);
  • Завод отопительного оборудования (Республика Беларусь, Минск) ;
  • Котельно-радиаторный завод (Россия, Нижний Тагил) ;
  • «Декарт» (Россия, Новосибирск) ;
  • «Сантехлит» (Россия, Брянск) .

Давайте рассмотрим выпускаемый ассортимент, и определим, сколько весят чугунные батареи от разных производителей.

Нижний Тагил

Вес одной секции чугунной батареи мс-90. Сколько весят чугунные стандартные

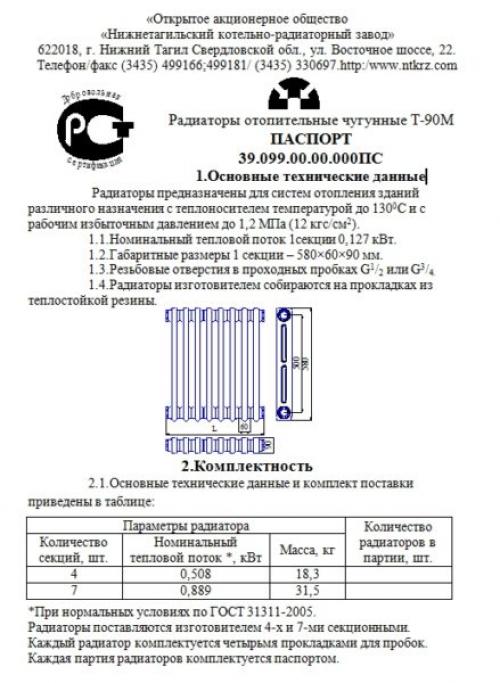

Предприятие-изготовитель выдает паспорт на каждое изделие с указанием количества секций.

Из чугуна предприятие выпускает 4 модели:

Производитель из Белоруссии

Вес одной секции чугунной батареи мс-90. Сколько весят чугунные стандартные

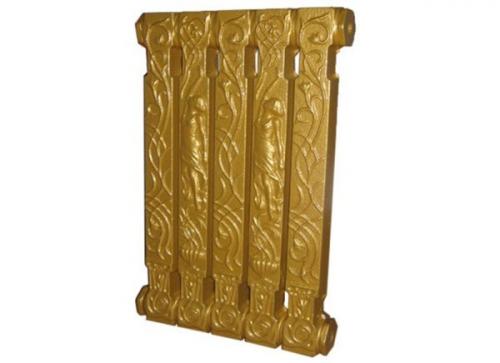

«Барельеф» — одноканальный секционный радиатор современного дизайна.

Вес чугунной батареи 7 секций. Масса стандартных отопительных приборов

И традиционные, и дизайнерские экземпляры объединены материалом изготовления, которым является чугун.

И сейчас повсеместно встречаются исправно служащие классические радиаторы в форме гармошки, установленные:

  • в школах и детских дошкольных учебных учреждениях;
  • в поликлинических отделениях и больницах;
  • в помещениях жилфонда – квартирах, частных домовладениях, общежитиях;
  • в учреждениях общественного и государственного назначения.

Вес чугунной батареи на 1 секцию. О чугунных батареях 09

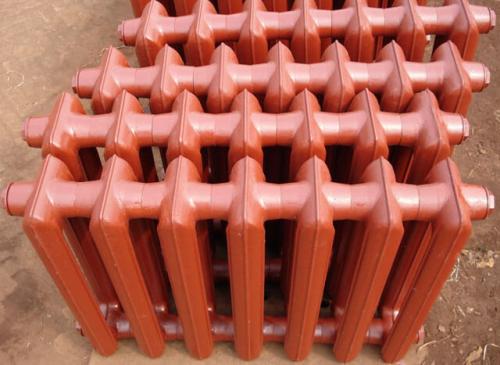

Обычно это модели МС-140 или МС-90, так как в прошлые годы других отопительных приборов массового производства не было. Малыми сериями представлены чугунные изделия НМ-150, РКШ, Минск – 1110 и другие, но на сегодняшний день их уже не производят. Так какой же вес одной секции чугунной батареи старого образца? И в данном случае, точной цифры нет. Объясняется это тем, что данная величина зависит от параметров секции.

Например, батарея серии МС-140 бывает двух модификаций в зависимости от межосевого промежутка, который равен 300 или 500 миллиметров. Если речь идет о модели МС-140-300, тогда средний вес секции около 5,7 килограммов, а когда о приборе МС-140-500, то 7,1 килограмма.

Нередко можно встретить изделие серии МС-90, у которого вес секции чугунного радиатора составляет 6,5 килограмма при расстоянии между осями 500 миллиметров. Отличие между моделями МС- 90 и 140 заключается в разной глубине секций.

Можно ли считать, что вес радиаторов этих популярных серий, равный 6,5, 5,7 и 7,1 килограммов, окончательный? Ответ отрицательный и этому имеется объяснение. Дело в том, что действующий ГОСТ 8690-94, который является нормативным документом, регламентирующим производство батарей из чугунных сплавов, указывает на их основные размеры.

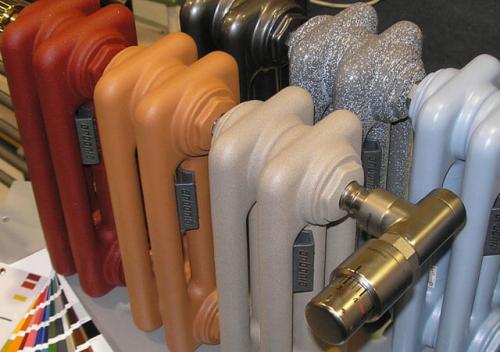

Вес чугунной батареи на 1 секцию. О чугунных батареях 10

Относительно того, сколько весит секция чугунной батареи старого образца, то этот норматив указывает на удельную массу - 49,5 кг/кВт. Данное стандартное значение распространяется на радиаторы, которые предназначаются для эксплуатации в системах теплоснабжения с температурой теплоносителя не превышающей 150 градусов при избыточном рабочем давлении максимум 0,9 МПа (9 кгс/см²).

При производстве отопительных приборов производители должны обеспечить соответствие продукции данным значениям, а вот то, сколько весит одна секция чугунной батареи, ГОСТ не регламентирует. В результате масса радиаторов, изготавливаемых на разных заводах, отличается.

На сегодняшний день наиболее известна продукция нескольких промпредприятий, которые выпускают модификации серии МС-140 и приборы собственной разработки. Среди них: белорусский завод отопительного оборудования, российские «Декарт» и «Сантехлит» и другие.
