Установка алюминиевого радиатора вместо чугунного. Совместимость с системами отопления

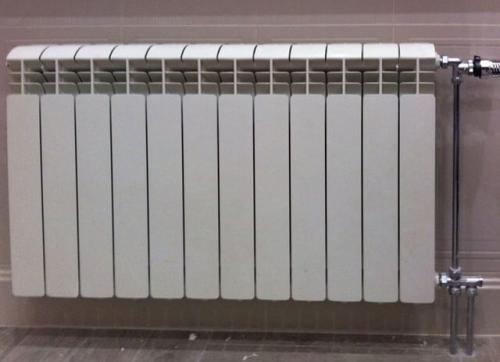

Для типичного алюминиевого отопительного прибора производители рекомендуют рабочее давление в 10-20 атмосфер при температуре не выше 130 градусов. Каковы реальные параметры разных отопительных систем в штатном режиме?
Элеваторный узел многоквартирного дома. Манометры показывают давление в мегапаскалях на подаче и обратке отопления. 1 МПа примерно равен 10 атмосферам.
Как легко заметить, рабочее давление батарей укладывается в эксплуатационные параметры отопительных систем с изрядным запасом.
Стало быть, их можно без ограничений использовать и в частных, и в многоквартирных домах? Не спешите с выводами, камрады.
В автономных контурах — можно. Их параметры полностью подконтрольны владельцу и при правильно спроектированной отопительной системе (то есть при достаточном объеме расширительного бака и рабочем предохранительном клапане) никогда не выйдут за пределы указанных мной значений.

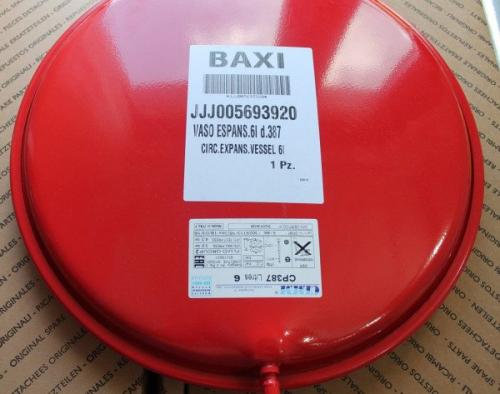

Мембранный расширительный бак компенсирует расширение теплоносителя при нагреве и препятствует росту давления.

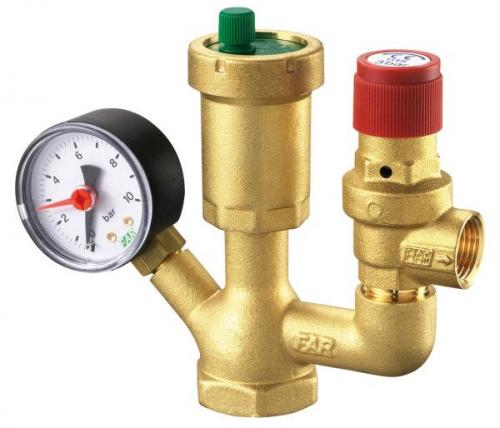

Группа безопасности отопительного котла. Манометр (слева) служит для визуального контроля давления в контуре. Предохранительный клапан (справа) сбрасывает теплоноситель в дренаж при опасном росте давления.
А вот в отопительных системах многоквартирных домов возможны нештатные ситуации, приводящие к скачкам давления.
Приведу пару примеров:
- Гидроудар . Он возникает, если быстро заполнить водой сброшенный на время ремонтных работ стояк или весь контур. Вода практически несжимаема, поэтому в момент, когда она полностью вытеснит воздух через воздушник или сбросник, давление на фронте потока может кратковременно вырасти до 25-30 атмосфер;

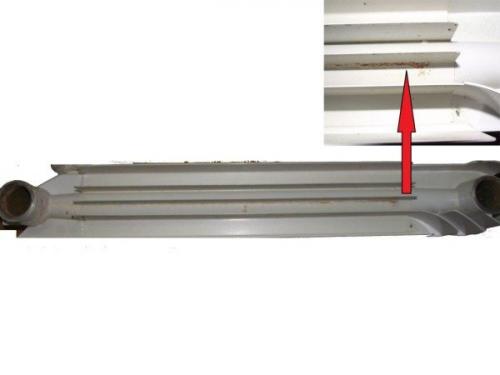

Последствия гидроудара. Алюминиевая секция лопнула вдоль оребрения.
- Ежегодные испытания теплотрасс на плотность . Они проводятся после окончания отопительного сезона и призваны выявить слабые места в изношенных трубопроводах: в теплотрассу нагнетается холодная вода с давлением 12 кгс/см2 и более.
На время испытаний входные задвижки элеваторного узла должны быть перекрыты, а сбросы открыты. А теперь представьте себе, что произойдет, если по любой причине (ошибка слесаря, выход из строя одной из задвижек) элеватор не будет отсечен от трассы. Результат предсказать нетрудно: рассчитанные на 10 атмосфер батареи лопнут.

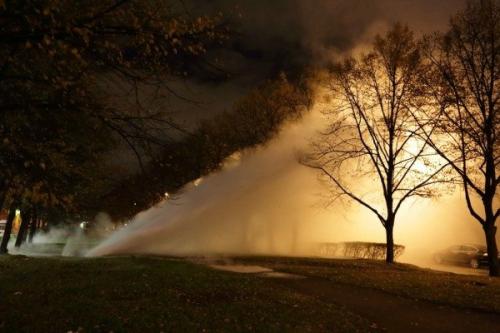

Порыв теплотрассы при испытаниях на плотность. Алюминиевому радиатору при испытательном давлении явно не поздоровится.
Я настоятельно советую выполнять монтаж алюминиевых радиаторов отопления только в автономных отопительных системах (в частном доме или в квартирах с собственным котлом). Для систем ЦО существуют куда более прочные биметаллические батареи.

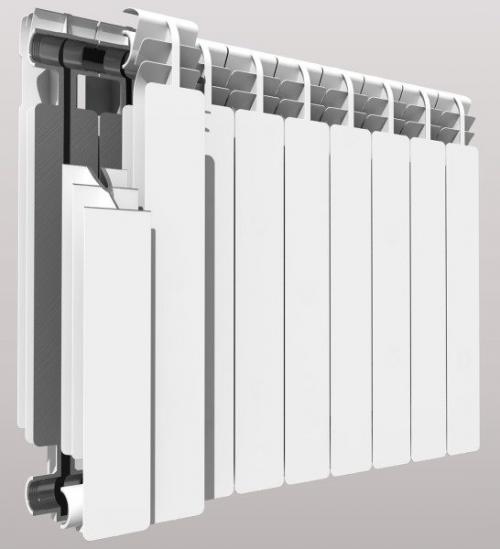

Биметаллический радиатор: прочный стальной сердечник окружен оболочкой с оребрением из обладающего высокой теплопроводностью алюминия.
Установка биметаллических радиаторов своими руками. Устройство биметаллических батарей

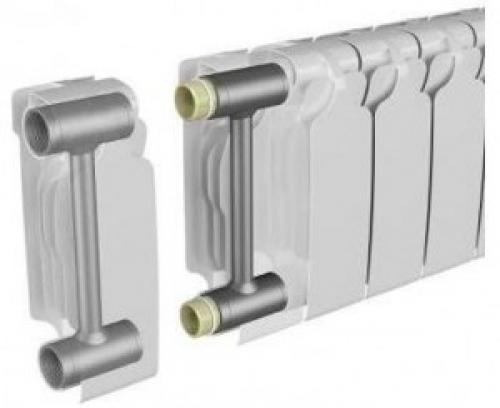

Надо отметить, что устройство биметаллических радиаторов отопления достаточно простое. Состоит конструкция из самих радиаторов, а также стальных труб, примыкающих к ним. Участки соединений обрабатываются методом точечной сварки.
Радиатор представляет собой металлическую трубу. Внутри – железо. Это идеальный материал, который отлично подходит к металлическому комплексу отопления. Поскольку более эффективно держит давление. Сверху труба покрывается алюминиевым слоем. Что повышает характеристики теплопроводности. А так как при производстве батареи используется два металла, она и получила название биметаллической. Используя биметалл радиаторы отопления становятся более прочными, имеют высокие эксплуатационные характеристики. Более подробно о технических характеристиках биметаллических радиаторов можно прочитать здесь .
Биметаллические радиаторы могут быть двух типов:
- с усиленными каналами;
- на основе стального каркаса. Такие устройства лучше защищены. Поскольку исключается контакт воды с алюминием. Помимо этого им не страшна коррозия и они гораздо прочнее, нежели варианты с усиленными каналами.
Батареи из биметалла рекомендуется устанавливать в квартирах с центральным комплексом водяного отопления на основе железа, стали. Надо отметить, что стоимость биметаллических радиаторов отопления вполне приемлема и зависит от мощностных характеристик модели и размера оборудования.
Чтобы установка радиатора была правильной, важно сделать точный расчет количества секций.
Как закрутить футорку в радиатор. Обзор комплекта подключения радиатора (футорки)
Сегодня мы рассмотрим довольно легкую, но не менее важную тему: " Обзор комплекта подключения алюминиевого радиатора (футорки)"
Перед нами практически полное подключение (кроме кранов).
Здесь мы видим:
- крепления радиаторов с дюбелями
- комплект подключения футорок 4 шт., развоздушник (кран Маевского), заглушка, ключ под развоздушник
Крепление радиатора с дюбелем.
Крепление металлическое покрытое белой краской, что позволит не выделяться на фоне радиатора. Сначало сверлим отверстие в стене, забиваем дюбель, закручиваем крепление в дюбель. В углубление крепления ложится радиатор. Для монтажа радиатора для лучшей фиксации вам понадобится 4 шт. крепления.
Футорка (правая)
В комплекте идет 2 шт. футорки с прокладками. Они также покрашены в белый цвет, чтобы не выделяться. Накручиваются на радиатор без особого труда. Если присмотреться, то на футорке можно увидеть букву "D" - это означает с какой стороны вкручивается футорка. в данном случае "справа".
Футорка (левая)
Все тоже самое с покрытием и применением, что и предыдущая футорка, только здесь уже буква "S" и соответственно подключение "слева".
Заглушка
Заглушка вкручивается в футорку просто, чтобы заглушить если с данной стороны нет подключения. Заглушка закручивается абсолютно во все футорки, будь то левая или правая футорка. Цвет заглушки белый, в комплекте с прокладкой.
Развоздушник или кран Маевского
Функция развоздушника - убирать воздух, который образовался в системе отопления, а точнее в радиаторе. Развоздушник монтируется таким образом, чтобы слив (маленькое тонкое отверстие) было вниз. Когда стравливается весь воздух из радиатора нужно слить еще пару литров воды и соответственно, чтобы вода не брызгала во все стороны, а строго вниз направление должно быть вниз. Обратите внимание на эту монтажную мелочь, как направление отверстия для развоздушивания. Цвет развоздушника белый, прокладка в комплекте.
Ключ для развоздушника
Открывать развоздушник можно при помощи специального для этого ключа. Если ключа нет или вы его потеряли, можно воспользоваться обычной плоской отверткой.
Подключение алюминиевого или биметаллического радиатора.
Вот схематично показано, как подключается радиатор (батарея). Думаю, что-то пояснять излишне. Все прекрасно показано. В футорку мы подключаем либо шаровый кран с продолжением с трубой, либо заглушку, либо развоздушник. Но в любом случае у нас будет труба подачи в радиатор, труба обратки из радиатора, развоздушник (ставится всегда в верхней части радиатора, заглушка.
Верхняя часть алюминиевого радиатора в разрезе с футоркой
Вот так выглядит вкрученная футорка в радиатор. Как видим футорка достаточно хорошо и глубоко вкручивается в радиатор, что достаточно надежно.
Как правильно установить алюминиевые радиаторы отопления. Что необходимо для монтажа
Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

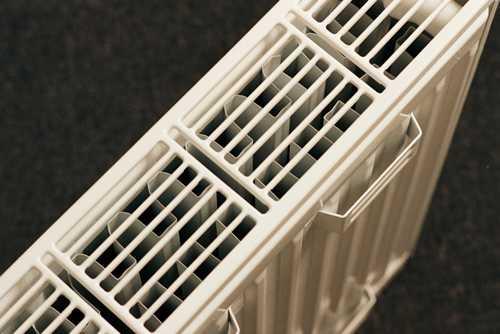

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.
Вот за эти дужки заводят крюки

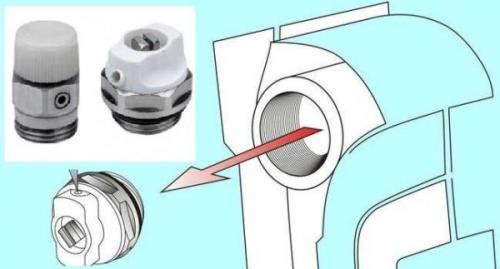

Кран Маевского или автоматический воздухоотводчик
Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).
Кран маевского и способ его установки

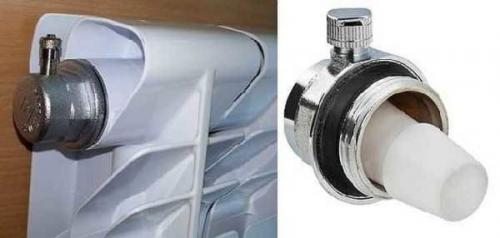

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.
Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)
Заглушка
Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

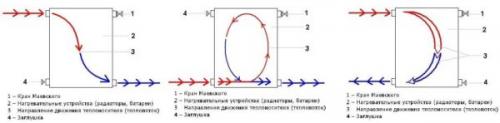

Где ставить заглушку и кран маевского при разных способах подключения

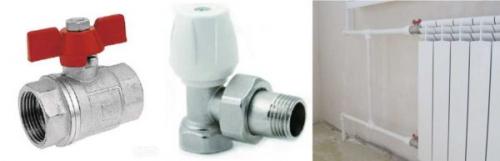

Запорная арматура
Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.
Краны на радиатор отопления
Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.
При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.
Сопутствующие материалы и инструменты
Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:
- если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
- на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.
Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.
Установка радиаторов отопления. Расположение радиаторов
Выбор места для установки отопительных радиаторов осуществляется главным образом в зависимости от конкретных особенностей здания. В частности, нужно учитывать расположение окон – в большинстве случаев установка батарей отопления в частном доме выполняется именно под ними. Отсутствие батарей в данных участках приводит к беспрепятственному проникновению холодного воздуха на нижний уровень помещения.

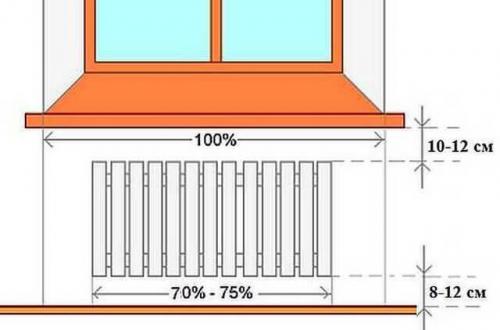

В нормативах указано, что наиболее эффективная защита от попадания холода через окна достигается в том случае, если ширина батареи составляет минимум 70% от ширины самого окна. Несоответствие размеров радиатора не позволяет ему демонстрировать высокую теплоотдачу и позволит холоду поступать в помещение, где он станет причиной образования конденсата.
Выполняя монтаж радиаторов в частном доме, нужно также обратить внимание на то, чтобы подоконник не закрывал их полностью – чтобы движение разогретых воздушных масс было возможным, им необходимо создать подходящие условия. Самым лучшим вариантом будет своевременное проектирование отопительной системы с учетом особенностей установки радиаторов и использование защитных экранов, обеспечивающих эффективную теплоотдачу и защищающую жильцов от случайного контакта с батареей.
Если дом находится в регионе, который характеризуется суровым климатом, может потребоваться установка радиаторов возле входной двери, причем расстояние от нее желательно свести к минимуму. Ко всем радиаторам нужно обеспечить простой доступ, чтобы при необходимости можно было быстро вмешаться в их работу.
Сборка алюминиевых радиаторов. Особенности алюминиевых радиаторов
Основные характеристики алюминиевых радиаторов – малый вес, сравнительно небольшая стоимость и возможность работать при высокой температуре теплоносителя. Кроме того, радиаторы из алюминия выглядят гораздо лучше чугунных аналогов. Срок службы рассматриваемых изделий может превышать 10 лет, причем все это время металл не будет подвергаться воздействию коррозии.
Существует два варианта алюминиевых радиаторов:
- Стандартные (европейские) . Такие устройства рассчитаны на давление не более 6 атмосфер. Как правило, батареи европейского типа используются для обустройства отопительных систем частных домов.
- Усиленные . Данная категория батарей может работать при давлении до 16 атмосфер, что позволяет использовать их в многоквартирных домах.
Рассматриваемые приборы имеют секционную конструкцию, поэтому сборка алюминиевых радиаторов отопления и их монтаж осуществляются точно так же, как и данные операции с другими секционными радиаторами. Батареи устанавливаются под окнами или же крепятся к стенам. В зависимости от схемы подключения трубы могут подводиться к батареям как с одной стороны, так и с обеих.
Количество секций радиатора подбирается в зависимости от тепловых потерь и требуемой теплоотдачи. При выборе самих батарей нужно учесть рабочее давление, при котором они могут работать, температурный режим отопительной системы и давление опрессовки системы.
Зачастую алюминиевые радиаторы комплектуются дополнительными деталями, среди которых:- Стойки и кронштейны;
- Заглушки;
- Кран Маевского или автоматический воздухоотводчик;
- Набор уплотнительных прокладок;
- Запорная арматура или терморегуляторы.
